Tính năng nổi bật:

Xi lanh ACQJ-S – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh compact khí nén tích hợp cơ cấu điều chỉnh hành trình (adjustable stroke) và piston có nam châm (sẵn từ tính), được thiết kế tối ưu cho các hệ thống tự động hóa yêu cầu độ chính xác cao và không gian lắp đặt hạn chế. Với thiết kế thân ngắn – gọn, ACQJ-S đặc biệt phù hợp cho các ứng dụng trong tủ máy, cụm gá, cơ cấu kẹp – chặn – đẩy, robot gắp đặt và dây chuyền sản xuất hiện đại.

Điểm nổi bật của xi lanh ACQJ-S Airtac là khả năng tinh chỉnh điểm dừng piston trực tiếp trên thân xi lanh, giúp giảm va đập cơ khí, nâng cao độ chính xác vị trí và tối ưu chu kỳ làm việc. Nhờ đó, thiết bị giúp tăng tuổi thọ hệ thống và giảm chi phí bảo trì. Bên cạnh đó, piston tích hợp nam châm cho phép lắp cảm biến từ (reed/solid) dễ dàng, giúp giám sát hành trình chính xác và truyền tín hiệu về PLC phục vụ điều khiển tự động. Thiết kế ty ren trong giúp kết nối linh hoạt với nhiều loại phụ kiện như đầu nối, khớp nối, gá kẹp… đảm bảo tính đồng bộ và chắc chắn khi vận hành.

Sản phẩm được chế tạo từ hợp kim nhôm cao cấp, gia công chính xác, đảm bảo độ kín khí tốt, vận hành êm ái, bền bỉ trong môi trường công nghiệp liên tục. Với dải kích thước đa dạng từ Ø12 đến Ø100 và nhiều tùy chọn hành trình, ACQJ-S đáp ứng linh hoạt nhiều nhu cầu kỹ thuật. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tâm và giao hàng nhanh trên toàn quốc.

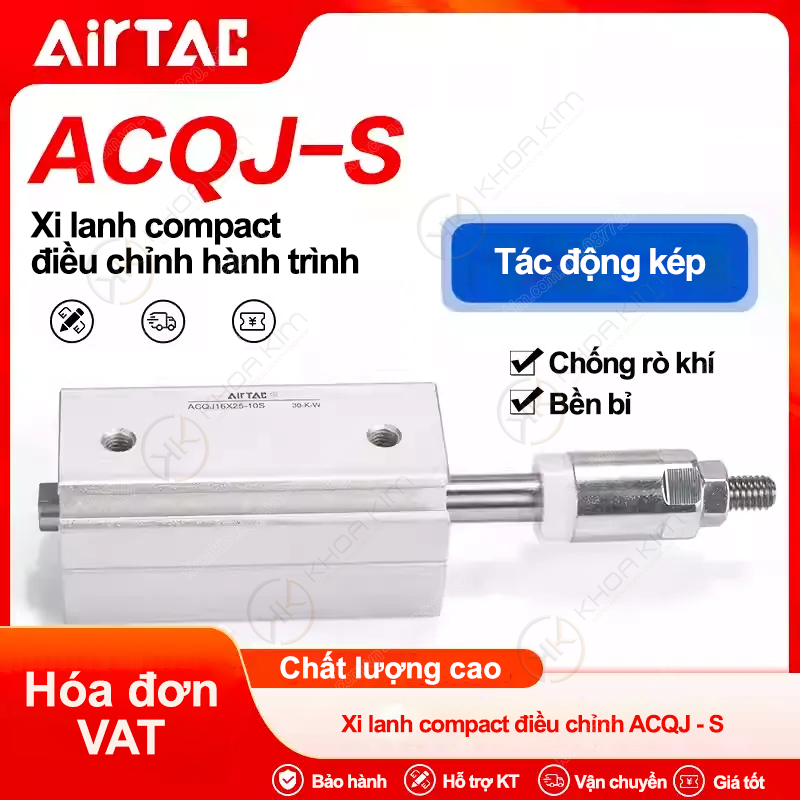

Xi lanh ACQJ-S – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Xi lanh compact hành trình điều chỉnh Airtac SDAJ (ACQJ-S tương đương) Ty ren trong – sẵn từ tính – tối ưu lắp tủ máy & cơ cấu gắp

Compact + hành trình điều chỉnh (Adjustable Stroke): tinh chỉnh điểm dừng, tối ưu chu kỳ, hạn chế va đập cơ khí.
Thiết kế gọn: phù hợp không gian hẹp, tủ máy, cụm cơ cấu chặn – kẹp – đẩy.
Rãnh gắn cảm biến: thuận tiện lắp sensor từ để lấy tín hiệu vị trí piston.
Độ bền cao: cấu trúc ghép (rivet/clip) chắc chắn; lòng xy lanh xử lý tăng chống mài mòn.
Đầy đủ dải đường kính: Ø12/16/20/25/32/40/50/63/80/100 mm – lựa chọn theo lực đẩy và layout.

Compact cylinder Adjustable stroke Ty ren trong Sẵn từ tính Airtac chính hãng

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp Airtac: xy lanh compact, van điện từ, cút nối nhanh, ống khí PU/PA/PE, bộ FRL…

SDAJ – compact cylinder hành trình điều chỉnh, thiết kế gọn, dễ gắn cảm biến, phù hợp tự động hóa.

Xi lanh compact hành trình điều chỉnh SDAJ (ACQJ-S) là gì?

Xi lanh compact hành trình điều chỉnh là dạng xy lanh có thân ngắn, tối ưu lắp đặt trong không gian hẹp, đồng thời cho phép tinh chỉnh điểm dừng của piston (adjustable stroke) để phù hợp hành trình làm việc thực tế. Với Airtac, nhóm sản phẩm SDAJ được mô tả là compact, double acting, adjustable stroke; phần kết cấu thân – nắp và ty được thiết kế gọn và tin cậy Trong thực tế dây chuyền, “điều chỉnh hành trình” giúp:

Giảm va đập: tránh piston “đập cứng” vào cơ cấu, tăng tuổi thọ gá kẹp.
Chuẩn hóa vị trí: tinh chỉnh điểm chạm/vị trí kẹp để đồng nhất sản phẩm.
Rút ngắn chu kỳ: hành trình vừa đủ → giảm thời gian tiến/lùi.
Dễ bảo trì: chỉnh lại nhanh khi thay đồ gá hoặc thay đổi kích thước chi tiết.

Nếu bạn đang dùng thuật ngữ “ACQJ-S”, có thể hiểu như nhóm compact/adjustable stroke tương đương theo cách gọi dự án/kho. ACQJ cũng được Airtac mô tả là thay thế chức năng cho SMC CQ2. :contentReference[oaicite:6]{index=6}

Cấu tạo & điểm mạnh kỹ thuật của SDAJ

Thân – nắp – ty: gọn nhưng bền

Kết cấu gọn & tin cậy: kiểu ghép (rivet/clip) giúp tổng thể compact và chắc.
Lòng xy lanh tăng chống mài mòn: xử lý bề mặt giúp tăng độ bền vận hành chu kỳ cao.

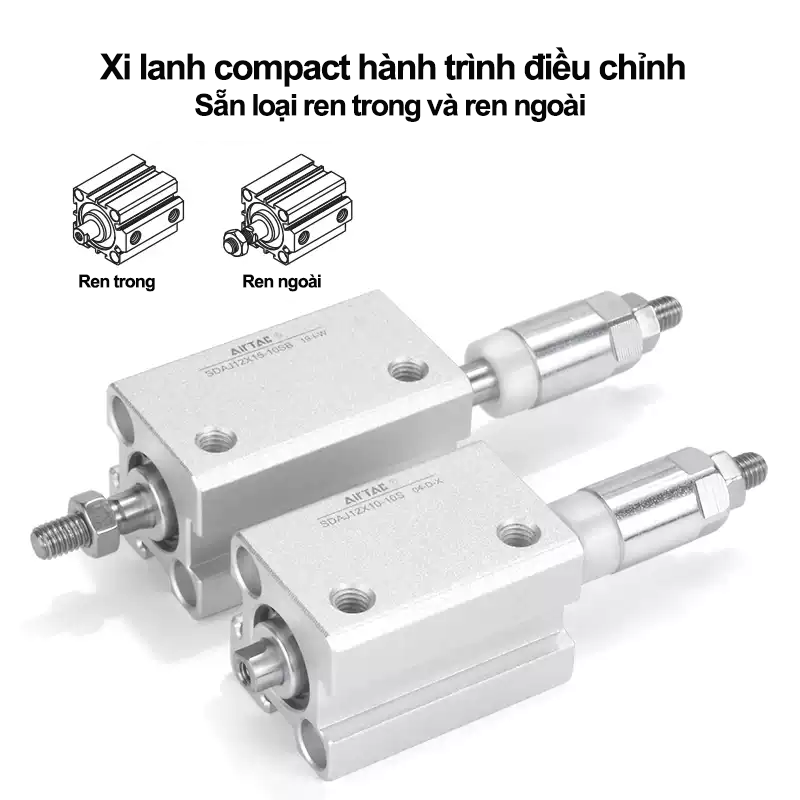

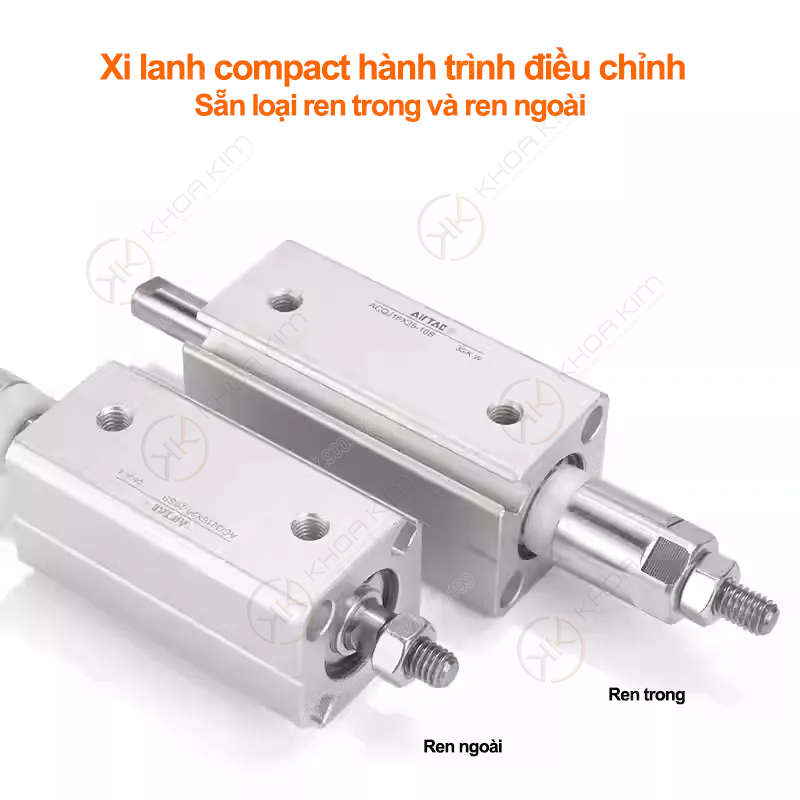

Ty ren trong: thuận lợi lắp đầu nối/đồ gá theo bulong/ty ren, tiết kiệm không gian.

Rãnh cảm biến – sẵn từ tính

Nhiều biến thể SDAJ có rãnh gắn cảm biến quanh thân, giúp lắp sensor từ để đọc vị trí piston dễ dàng, phù hợp điều khiển PLC và giám sát chu kỳ.

Khi bạn cần “sẵn từ”, hãy ưu tiên cấu hình có nam châm piston và chọn đúng loại sensor tương thích rãnh thân.

Nguyên lý “hành trình điều chỉnh” (Adjustable Stroke) hoạt động ra sao?

Với xy lanh compact hành trình điều chỉnh, bạn có thể giới hạn hành trình hiệu dụng bằng cơ cấu chỉnh (thường là vít/đệm giới hạn) để piston dừng đúng vị trí mong muốn. Điều này đặc biệt hữu ích khi:

Cơ cấu kẹp cần dừng “vừa chạm”, tránh ép quá lực.
Đồ gá thay đổi theo lô sản phẩm, cần căn chỉnh nhanh.
Muốn giảm thời gian chu kỳ mà không thay xy lanh mới.

Trên một số mô tả sản phẩm SDAJ, cách ghi thường là “Stroke – Adjusting stroke”, ví dụ: 20mm stroke – 10mm adjustable stroke.

Vì sao nên chọn SDAJ/ACQJ-S cho máy tự động?

Gọn – dễ bố trí: compact cylinder phù hợp không gian hẹp, giảm chiều dài cụm cơ khí.
Điều chỉnh linh hoạt: “tinh chỉnh điểm dừng” nhanh, tối ưu chu kỳ và giảm va đập.
Dễ gắn cảm biến: rãnh sensor thuận tiện, tăng khả năng giám sát trạng thái.
Độ bền ổn định: cấu trúc gọn chắc + xử lý bề mặt lòng xy lanh tăng bền.
Dải kích thước rộng: từ Ø12 đến Ø100 để cân bằng lực – tốc độ – kích thước.

Thông số kỹ thuật tham khảo khi chọn xi lanh compact SDAJ

Hạng mục	Giải thích chọn nhanh
Đường kính (Bore)	Quyết định lực đẩy/kéo. Bore càng lớn → lực càng lớn (cùng áp).
Hành trình (Stroke)	Quyết định khoảng di chuyển. Chọn vừa đủ để tối ưu tốc độ.
Hành trình điều chỉnh	Cho phép “canh điểm dừng”. Ví dụ mô tả dạng “stroke – adjustable stroke”.
Từ tính + cảm biến	Ưu tiên cấu hình có magnet piston + rãnh cảm biến để lắp sensor.
Kiểu đầu ty	Ty ren trong giúp lắp đồ gá gọn, dễ căn chỉnh.

Bảng mã sản phẩm đầy đủ – SDAJ (ty ren trong, sẵn từ tính) Airtac

Dưới đây là toàn bộ mã bạn cung cấp, được gom theo đường kính bore để dễ tra cứu. (Giữ nguyên đúng từng ký tự mã để bạn copy lên web/ERP.)

Ø12 – SDAJ12 (tất cả mã)

SDAJ12X5-10B SDAJ12X10-10B SDAJ12X15-10B SDAJ12X20-10B SDAJ12X25-10B SDAJ12X30-10B SDAJ12X40-10B SDAJ12X50-10B SDAJ12X60-10B SDAJ12X70-10B SDAJ12X15-20B SDAJ12X20-20B SDAJ12X25-20B SDAJ12X30-20B SDAJ12X40-20B SDAJ12X50-20B SDAJ12X60-20B SDAJ12X70-20B SDAJ12X25-30B SDAJ12X30-30B SDAJ12X40-30B SDAJ12X50-30B SDAJ12X60-30B SDAJ12X70-30B SDAJ12X40-40B SDAJ12X50-40B SDAJ12X60-40B SDAJ12X70-40B SDAJ12X50-50B SDAJ12X60-50B SDAJ12X70-50B SDAJ12X70-75B

Ø16 – SDAJ16 (tất cả mã)

SDAJ16X5-10B SDAJ16X10-10B SDAJ16X15-10B SDAJ16X20-10B SDAJ16X25-10B SDAJ16X30-10B SDAJ16X40-10B SDAJ16X50-10B SDAJ16X60-10B SDAJ16X70-10B SDAJ16X75-10B SDAJ16X20-20B SDAJ16X25-20B SDAJ16X30-20B SDAJ16X40-20B SDAJ16X50-20B SDAJ16X60-20B SDAJ16X70-20B SDAJ16X75-20B SDAJ16X30-30B SDAJ16X40-30B SDAJ16X50-30B SDAJ16X60-30B SDAJ16X70-30B SDAJ16X75-30B SDAJ16X40-40B SDAJ16X50-40B SDAJ16X60-40B SDAJ16X70-40B SDAJ16X75-40B SDAJ16X50-50B SDAJ16X60-50B SDAJ16X70-50B SDAJ16X75-50B

Ø20 – SDAJ20 (tất cả mã)

SDAJ20X5-10B SDAJ20X10-10B SDAJ20X15-10B SDAJ20X20-10B SDAJ20X25-10B SDAJ20X30-10B SDAJ20X35-10B SDAJ20X40-10B SDAJ20X50-10B SDAJ20X20-20B SDAJ20X25-20B SDAJ20X30-20B SDAJ20X40-20B SDAJ20X50-20B SDAJ20X30-30B SDAJ20X40-30B SDAJ20X45-30B SDAJ20X50-30B SDAJ20X60-30B SDAJ20X70-30B SDAJ20X75-30B SDAJ20X100-30B SDAJ20X40-40B SDAJ20X50-40B SDAJ20X60-40B SDAJ20X70-40B SDAJ20X75-40B SDAJ20X100-40B SDAJ20X50-50B SDAJ20X60-50B SDAJ20X70-50B SDAJ20X75-50B SDAJ20X100-50B SDAJ20X75-75B SDAJ20X100-75B

Ø25 – SDAJ25 (tất cả mã)

SDAJ25X5-10B SDAJ25X10-10B SDAJ25X15-10B SDAJ25X20-10B SDAJ25X25-10B SDAJ25X30-10B SDAJ25X40-10B SDAJ25X50-10B SDAJ25X20-20B SDAJ25X25-20B SDAJ25X30-20B SDAJ25X40-20B SDAJ25X45-20B SDAJ25X50-20B SDAJ25X30-30B SDAJ25X40-30B SDAJ25X50-30B SDAJ25X60-30B SDAJ25X70-30B SDAJ25X75-30B SDAJ25X100-30B SDAJ25X40-40B SDAJ25X50-40B SDAJ25X60-40B SDAJ25X70-40B SDAJ25X75-40B SDAJ25X100-40B SDAJ25X50-50B SDAJ25X60-50B SDAJ25X70-50B SDAJ25X75-50B SDAJ25X100-50B SDAJ25X75-75B SDAJ25X100-75B

Ø32 – SDAJ32 (tất cả mã)

SDAJ32X15-10B SDAJ32X20-10B SDAJ32X25-10B SDAJ32X30-10B SDAJ32X40-10B SDAJ32X50-10B SDAJ32X25-20B SDAJ32X30-20B SDAJ32X40-20B SDAJ32X50-20B SDAJ32X30-30B SDAJ32X50-30B SDAJ32X55-30B SDAJ32X50-50B SDAJ32X65-50B SDAJ32X75-50B SDAJ32X100-50B

Ø40 – SDAJ40 (tất cả mã)

SDAJ40X10-10B SDAJ40X15-10B SDAJ40X20-10B SDAJ40X30-10B SDAJ40X35-10B SDAJ40X20-20B SDAJ40X25-20B SDAJ40X30-20B SDAJ40X40-20B SDAJ40X50-20B SDAJ40X30-30B SDAJ40X60-30B SDAJ40X70-50B

Ø50 – SDAJ50 (tất cả mã)

SDAJ50X15-10B SDAJ50X30-10B SDAJ50X40-10B SDAJ50X50-10B SDAJ50X20-20B SDAJ50X25-20B SDAJ50X30-20B SDAJ50X35-20B SDAJ50X30-30B SDAJ50X40-30B SDAJ50X50-30B SDAJ50X40-40B SDAJ50X50-50B

Ø63 – SDAJ63 (tất cả mã)

SDAJ63X15-10B SDAJ63X20-10B SDAJ63X20-20B SDAJ63X25-20B SDAJ63X30-20B SDAJ63X40-20B SDAJ63X50-50B

Ø80 – SDAJ80 (tất cả mã)

SDAJ80X10-10B SDAJ80X15-10B SDAJ80X20-10B SDAJ80X25-20B SDAJ80X30-20B SDAJ80X50-50B

Ø100 – SDAJ100 (tất cả mã)

SDAJ100X40-10B SDAJ100X30-20B SDAJ100X50-20B SDAJ100X50-50B

Hướng dẫn lắp đặt & vận hành ổn định (mẹo kỹ sư)

Chuẩn bị khí sạch: khuyến nghị dùng lọc – điều áp (FRL) để tăng tuổi thọ seal và spool điều khiển.
Căn đồng trục ty: đồ gá gắn với ty ren trong nên đồng trục, tránh tải lệch làm mòn bạc/ty.
Chỉnh hành trình: tinh chỉnh “đủ dùng”, tránh chỉnh quá sâu gây thiếu hành trình hoặc gây kẹt.
Lắp cảm biến: đặt sensor theo vị trí cần lấy tín hiệu, siết vừa lực, chạy test 20–50 chu kỳ trước khi đưa vào sản xuất.
Giảm va đập: nếu chu kỳ nhanh/tải nặng, xem xét gắn giảm chấn hoặc tối ưu tiết lưu để tăng độ êm.

Mẹo: Với compact cylinder chạy nhịp cao, “hành trình vừa đủ + tiết lưu hợp lý” thường giúp tăng tuổi thọ rõ rệt.

Ứng dụng tiêu biểu của SDAJ/ACQJ-S

Cơ cấu kẹp – chặn – đẩy trong máy lắp ráp, máy đóng gói, máy dán nhãn.
Robot gắp đặt: cần compact để tối ưu khối lượng và không gian.
Đồ gá test/kiểm tra: cần tinh chỉnh điểm dừng để “chạm đúng” vị trí đo.
Dây chuyền điện tử, cơ khí chính xác: ưu tiên lắp sensor để phản hồi về PLC.

Câu hỏi thường gặp (FAQ)

Hành trình điều chỉnh có thay thế được việc chọn đúng stroke không?

Không nên. Bạn vẫn nên chọn stroke “gần đúng” trước, sau đó dùng phần điều chỉnh để tinh chỉnh điểm dừng. Chọn stroke quá dài rồi chỉnh nhiều sẽ làm cụm cồng kềnh và tối ưu kém.

Khi nào nên ưu tiên loại sẵn từ tính?

Khi hệ thống cần phản hồi vị trí piston (về PLC/điều khiển), cần liên động an toàn, hoặc cần kiểm soát chu kỳ. Lúc này loại có từ + sensor giúp chẩn đoán lỗi và giảm dừng máy.

SDAJ và ACQJ khác nhau thế nào?

Cả hai đều thuộc nhóm compact, nhưng ACQJ thường được Airtac mô tả là thay thế chức năng dòng SMC CQ2. SDAJ tập trung vào “compact + adjustable stroke” và có mô tả kết cấu/độ bền theo thiết kế rivet/clip. Khi chọn hàng, hãy dựa vào mã chính xác + bore + stroke + yêu cầu từ tính/sensor.
