Tính năng nổi bật:

Xi lanh ACQ-SB – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh compact khí nén cao cấp, tích hợp ty ren ngoài và sẵn từ tính, được thiết kế tối ưu cho các hệ thống tự động hóa yêu cầu độ chính xác cao, tiết kiệm không gian và dễ dàng lắp đặt. Với cấu trúc thân mỏng, chiều dài tổng thể ngắn, ACQ-SB Airtac đặc biệt phù hợp cho các ứng dụng như kẹp – chặn – đẩy – định vị – nâng hạ nhẹ trong máy đóng gói, dây chuyền sản xuất, robot gắp đặt và jig gá cơ khí. Điểm nổi bật của dòng ACQ-SB là đầu ty ren ngoài giúp kết nối nhanh với các phụ kiện, đồng thời piston tích hợp nam châm cho phép gắn cảm biến hành trình (reed sensor) để giám sát vị trí chính xác, hỗ trợ điều khiển PLC hiệu quả. Sản phẩm được gia công từ hợp kim nhôm chất lượng cao, kết hợp phớt kín khí bền bỉ giúp giảm ma sát, chống rò rỉ và tăng tuổi thọ khi vận hành liên tục. Với nhiều lựa chọn đường kính từ Ø12 đến Ø125 cùng đa dạng hành trình, xi lanh ACQ-SB đáp ứng linh hoạt các yêu cầu kỹ thuật trong công nghiệp. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, giá tốt, tư vấn kỹ thuật tận tâm và giao hàng nhanh toàn quốc, mang đến giải pháp khí nén tối ưu, bền bỉ và hiệu quả cho doanh nghiệp.

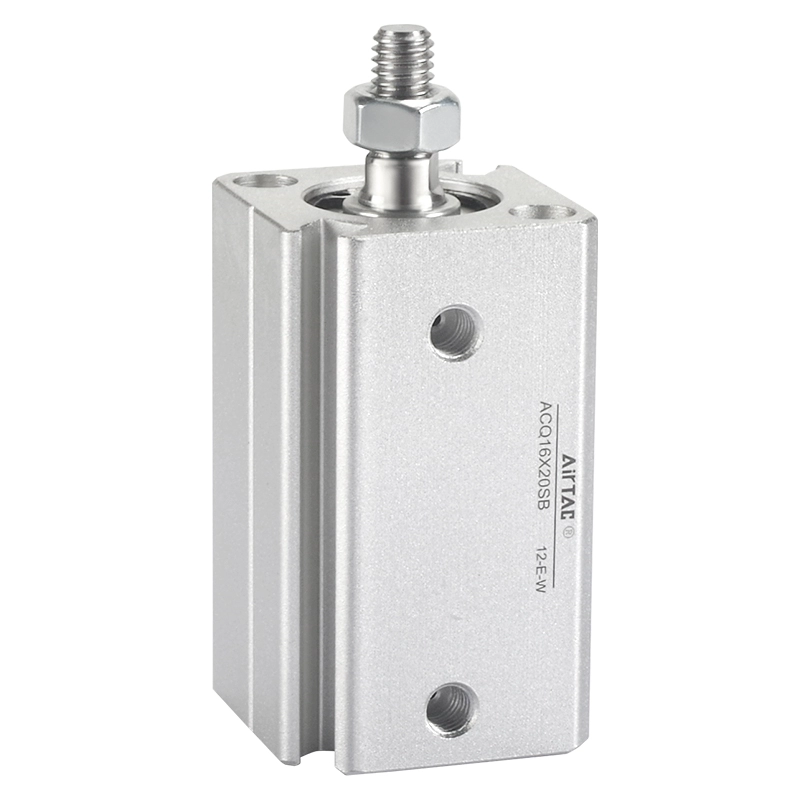

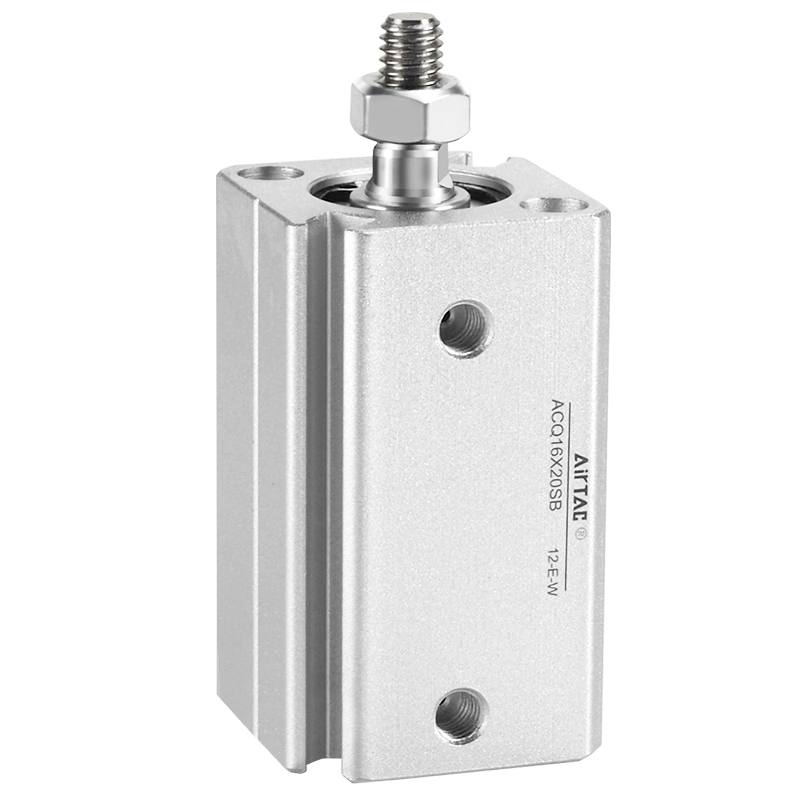

Xi lanh ACQ-SB – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh tròn mini Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

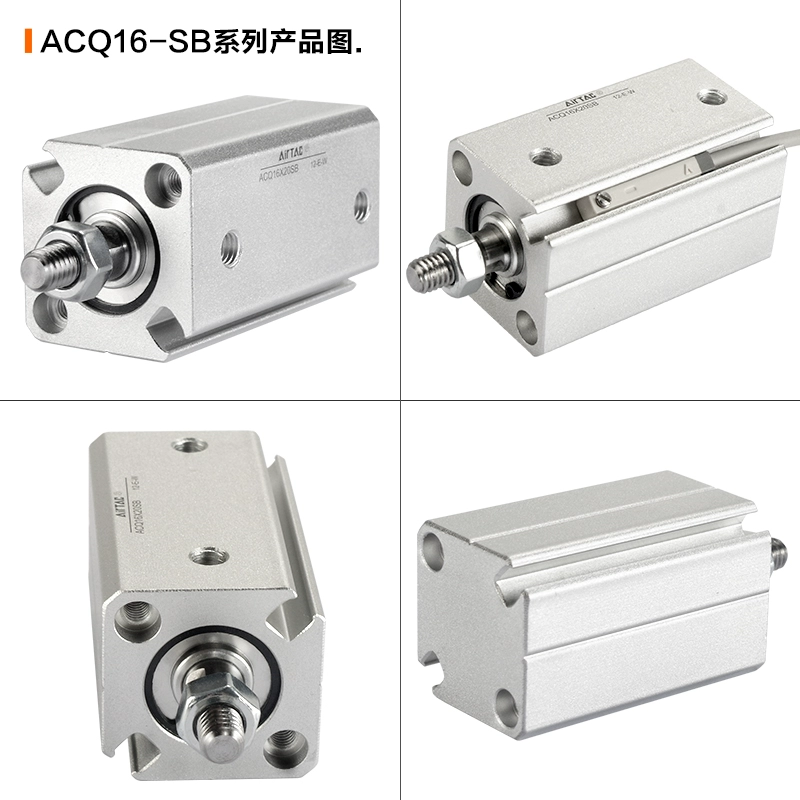

ACQ-SB Series – Xi lanh compact Airtac ty ren ngoài, có sẵn từ tính (Magnetic Compact Cylinder)

Thiết kế compact: thân mỏng, tối ưu không gian lắp đặt trong máy tự động.
Ty ren ngoài (SB): dễ gá lắp tai liên kết, đầu nối cơ cấu, đồ gá, kẹp chặn.
Có sẵn từ tính: dùng cảm biến hành trình (reed sensor) để bắt vị trí nhanh – chính xác.
Nhiều đường kính & hành trình: Ø12–Ø125, hành trình ngắn đến dài theo bảng mã.
Ứng dụng rộng: cơ cấu kẹp, đẩy, chặn, nâng hạ nhẹ, gắp đặt, máy đóng gói.

Xi lanh compact Ty ren ngoài Có từ tính Airtac chính hãng

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp đầy đủ xi lanh Airtac, cảm biến từ, van điện từ, cút nối nhanh, ống khí và phụ kiện lắp đặt.

ACQ-SB – xi lanh compact ty ren ngoài, có từ tính, tối ưu không gian lắp đặt.

Xi lanh compact ACQ-SB Airtac là gì?

ACQ-SB Series là dòng xi lanh compact (xi lanh thân mỏng) của Airtac, thiết kế chuyên cho các máy có không gian lắp đặt hạn chế nhưng vẫn cần lực đẩy ổn định. Hậu tố SB thường được hiểu là ty ren ngoài, giúp việc liên kết cơ cấu trở nên nhanh gọn: chỉ cần dùng đai ốc, khớp nối hoặc gá kẹp là có thể lắp vào đồ gá, bàn trượt, cơ cấu kẹp chặn. Điểm “ăn tiền” của ACQ-SB là có sẵn từ tính (magnet trên piston), cho phép gắn cảm biến từ (reed sensor) để đọc vị trí hành trình. Nhờ đó, hệ thống điều khiển PLC dễ dàng bắt tín hiệu về – ra – giữa, tăng độ an toàn, giảm lỗi vận hành và tối ưu chu kỳ máy. Nếu bạn đang tìm một giải pháp xi lanh compact cho cơ cấu: kẹp – chặn – đẩy – định vị – nâng hạ nhẹ trong dây chuyền tự động hóa, ACQ-SB là lựa chọn rất phù hợp nhờ kích thước gọn, độ ổn định và hệ mã đa dạng.

Cấu tạo & nguyên lý hoạt động

Thành phần chính

Thân xi lanh compact: cấu trúc mỏng, tối ưu chiều dài tổng thể.
Piston + phớt: đảm bảo độ kín khí, hạn chế rò rỉ và giữ lực ổn định.
Ty piston ren ngoài (SB): dễ gá lắp cơ cấu bằng đai ốc/khớp nối.
Nam châm tích hợp: hỗ trợ cảm biến từ bắt vị trí.
Cổng khí cấp/xả: kết nối van điện từ qua cút nối nhanh.

Nguyên lý làm việc

Khi van điện từ cấp khí vào buồng A, piston di chuyển làm ty đi ra; khi cấp khí vào buồng B, piston hồi về (tùy cấu hình tác động kép/đơn). Với phiên bản có từ tính, cảm biến từ sẽ phát hiện vị trí piston đi qua vùng cảm ứng, xuất tín hiệu ON/OFF về PLC để điều khiển chu trình.

Mẹo: Với máy chạy nhịp nhanh, nên dùng cảm biến từ để “khóa liên động” hành trình, tránh kẹt cơ cấu và giảm dừng máy.

Vì sao nên chọn ACQ-SB cho máy tự động?

Tiết kiệm không gian: thân mỏng, phù hợp máy nhỏ và cụm cơ cấu dày đặc.
Ty ren ngoài: lắp nhanh, giảm thời gian gia công đồ gá.
Có từ tính sẵn: gắn cảm biến hành trình dễ dàng, tối ưu điều khiển PLC.
Đa dạng kích thước: nhiều đường kính và hành trình, dễ chọn đúng lực – đúng stroke.
Dễ thay thế: model rõ ràng theo Ø x hành trình, thuận tiện chuẩn hóa kho phụ tùng.

Thông số kỹ thuật (tham khảo theo ứng dụng)

Thông số	Giá trị / mô tả
Loại xi lanh	Compact (thân mỏng), ty ren ngoài
Từ tính	Có sẵn – hỗ trợ cảm biến từ hành trình
Dải đường kính	Ø12 ~ Ø125 (theo bảng mã)
Dải hành trình	Từ 5 mm đến 300 mm (tùy Ø)

Lưu ý: Khi chọn xi lanh cần tính lực theo áp suất làm việc, ma sát cơ cấu, tải và hệ số an toàn. Nếu bạn gửi tải (kg), tốc độ và hành trình mong muốn, kỹ sư có thể gợi ý Ø phù hợp để tối ưu tuổi thọ.

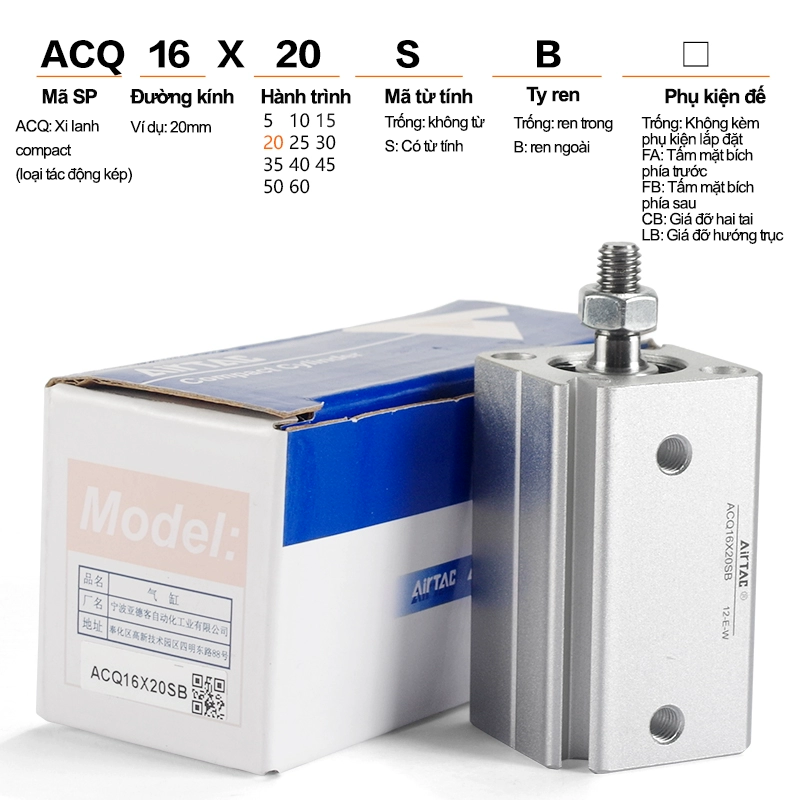

Cách đọc & chọn đúng mã ACQ-SB

ACQ: dòng xi lanh compact Airtac.
12 / 16 / 20 / ... / 125: đường kính piston (mm).
X5 / X10 / X50 / X200...: hành trình (mm).
SB: ty ren ngoài, có sẵn từ tính (dùng cảm biến từ).

Ví dụ: ACQ32X100SB nghĩa là xi lanh compact Ø32, hành trình 100 mm, ty ren ngoài, có từ tính.

Bảng mã sản phẩm đầy đủ – ACQ-SB (ty ren ngoài, có từ tính)

Danh sách dưới đây bao gồm đầy đủ model theo Ø và hành trình bạn cung cấp.

Ø12

ACQ12X5SB · ACQ12X10SB · ACQ12X15SB · ACQ12X20SB · ACQ12X25SB · ACQ12X30SB · ACQ12X35SB · ACQ12X40SB · ACQ12X45SB · ACQ12X50SB · ACQ12X60SB

Ø16

ACQ16X5SB · ACQ16X10SB · ACQ16X15SB · ACQ16X20SB · ACQ16X25SB · ACQ16X30SB · ACQ16X35SB · ACQ16X40SB · ACQ16X45SB · ACQ16X50SB · ACQ16X60SB

Ø20

ACQ20X5SB · ACQ20X10SB · ACQ20X15SB · ACQ20X20SB · ACQ20X25SB · ACQ20X30SB · ACQ20X35SB · ACQ20X40SB · ACQ20X45SB · ACQ20X50SB · ACQ20X60SB · ACQ20X70SB · ACQ20X75SB · ACQ20X80SB · ACQ20X90SB · ACQ20X100SB · ACQ20X110SB · ACQ20X120SB · ACQ20X130SB

Ø25

ACQ25X5SB · ACQ25X10SB · ACQ25X15SB · ACQ25X20SB · ACQ25X25SB · ACQ25X30SB · ACQ25X35SB · ACQ25X40SB · ACQ25X45SB · ACQ25X50SB · ACQ25X60SB · ACQ25X70SB · ACQ25X75SB · ACQ25X80SB · ACQ25X90SB · ACQ25X100SB · ACQ25X110SB · ACQ25X120SB · ACQ25X130SB

Ø32

ACQ32X5SB · ACQ32X10SB · ACQ32X15SB · ACQ32X20SB · ACQ32X25SB · ACQ32X30SB · ACQ32X35SB · ACQ32X40SB · ACQ32X45SB · ACQ32X50SB · ACQ32X60SB · ACQ32X70SB · ACQ32X75SB · ACQ32X80SB · ACQ32X90SB · ACQ32X100SB · ACQ32X125SB · ACQ32X150SB · ACQ32X175SB · ACQ32X200SB · ACQ32X250SB · ACQ32X300SB

Ø40

ACQ40X5SB · ACQ40X10SB · ACQ40X15SB · ACQ40X20SB · ACQ40X25SB · ACQ40X30SB · ACQ40X35SB · ACQ40X40SB · ACQ40X45SB · ACQ40X50SB · ACQ40X60SB · ACQ40X70SB · ACQ40X75SB · ACQ40X80SB · ACQ40X90SB · ACQ40X100SB · ACQ40X125SB · ACQ40X150SB · ACQ40X175SB · ACQ40X200SB · ACQ40X250SB · ACQ40X300SB

Ø50

ACQ50X5SB · ACQ50X10SB · ACQ50X15SB · ACQ50X20SB · ACQ50X25SB · ACQ50X30SB · ACQ50X35SB · ACQ50X40SB · ACQ50X45SB · ACQ50X50SB · ACQ50X60SB · ACQ50X70SB · ACQ50X75SB · ACQ50X80SB · ACQ50X90SB · ACQ50X100SB · ACQ50X125SB · ACQ50X150SB · ACQ50X175SB · ACQ50X200SB · ACQ50X250SB · ACQ50X300SB

Ø63

ACQ63X5SB · ACQ63X10SB · ACQ63X15SB · ACQ63X20SB · ACQ63X25SB · ACQ63X30SB · ACQ63X35SB · ACQ63X40SB · ACQ63X45SB · ACQ63X50SB · ACQ63X60SB · ACQ63X70SB · ACQ63X75SB · ACQ63X80SB · ACQ63X90SB · ACQ63X100SB · ACQ63X125SB · ACQ63X150SB · ACQ63X175SB · ACQ63X200SB · ACQ63X250SB · ACQ63X300SB

Ø80

ACQ80X5SB · ACQ80X10SB · ACQ80X15SB · ACQ80X20SB · ACQ80X25SB · ACQ80X30SB · ACQ80X35SB · ACQ80X40SB · ACQ80X45SB · ACQ80X50SB · ACQ80X60SB · ACQ80X70SB · ACQ80X75SB · ACQ80X80SB · ACQ80X90SB · ACQ80X100SB · ACQ80X125SB · ACQ80X150SB · ACQ80X175SB · ACQ80X200SB · ACQ80X250SB · ACQ80X300SB

Ø100

ACQ100X30SB · ACQ100X50SB · ACQ100X75SB · ACQ100X125SB · ACQ100X175SB

Ø125

ACQ125X10SB · ACQ125X20SB · ACQ125X30SB · ACQ125X40SB · ACQ125X50SB · ACQ125X75SB · ACQ125X100SB · ACQ125X150SB

Hướng dẫn lắp đặt & lưu ý để xi lanh bền hơn

Chọn đúng Ø theo lực: tính lực theo áp suất + hệ số an toàn (khuyến nghị 1.3–1.5).
Tránh lệch tâm ty: compact dễ hư phớt nếu bị tải ngang; ưu tiên dùng dẫn hướng khi tải lệch.
Lọc khí sạch: dùng FRL để giảm bụi/nước, tăng tuổi thọ phớt và piston.
Gắn cảm biến đúng vị trí: chỉnh điểm ON/OFF theo hành trình thực tế, tránh báo sai.
Chống rung lỏng gá: siết đai ốc ty ren ngoài đủ lực, dùng long đen/keo ren khi cần.

Ứng dụng tiêu biểu của ACQ-SB

Cơ cấu kẹp – chặn – đẩy trong máy đóng gói, máy dán nhãn, máy phân loại.
Bàn gá định vị, cơ cấu ép nhẹ, cơ cấu nâng hạ tải nhỏ.
Robot gắp đặt, jig lắp ráp điện tử, cơ cấu chặn phôi.
Dây chuyền thực phẩm/dược – cần cảm biến hành trình để liên động an toàn.

Câu hỏi thường gặp (FAQ)

ACQ-SB “ty ren ngoài” dùng để làm gì?

Ty ren ngoài giúp lắp nhanh vào đồ gá/kẹp/khớp nối bằng đai ốc, thuận tiện khi bạn cần tháo lắp bảo trì thường xuyên.

“Có sẵn từ tính” nghĩa là gì?

Piston có gắn nam châm, cho phép dùng cảm biến từ (reed sensor) để phát hiện vị trí hành trình – rất hữu ích cho PLC và liên động an toàn.

Compact có chịu tải ngang tốt không?

Compact tối ưu chiều dài nhưng không “mạnh” về tải ngang. Nếu cơ cấu có lực lệch/ma sát dẫn hướng, nên dùng bàn trượt/guide hoặc gá chống lệch để tăng tuổi thọ phớt.
