Tính năng nổi bật:

Xi lanh ACQ-S – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh compact cao cấp với thiết kế ty ren trong và tích hợp từ tính, tối ưu cho các hệ thống tự động hóa yêu cầu độ chính xác cao và tiết kiệm không gian lắp đặt. Với cấu trúc thân vuông nhỏ gọn, chiều dài tổng thể ngắn, ACQ-S Airtac đặc biệt phù hợp cho các cơ cấu kẹp – chặn – đẩy – định vị – ép nhẹ trong máy đóng gói, máy lắp ráp, robot gắp đặt và dây chuyền sản xuất hiện đại. Điểm nổi bật của dòng ACQ-S là ty ren trong giúp tăng tính thẩm mỹ, bảo vệ đầu ty tốt hơn và dễ dàng kết nối với các cơ cấu cơ khí. Đồng thời, piston tích hợp nam châm cho phép lắp cảm biến hành trình (reed hoặc sensor điện tử), giúp giám sát vị trí chính xác và kết nối hiệu quả với PLC. Sản phẩm có dải đường kính đa dạng từ Ø12 đến Ø160 cùng nhiều lựa chọn hành trình tiêu chuẩn, đáp ứng linh hoạt nhiều nhu cầu kỹ thuật. Nhờ hệ thống phớt kín khí chất lượng cao, xi lanh vận hành êm ái, hạn chế rò rỉ khí và đảm bảo độ bền lâu dài. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc, mang đến giải pháp khí nén tối ưu, bền bỉ và hiệu quả cho doanh nghiệp.

Xi lanh ACQ-S – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

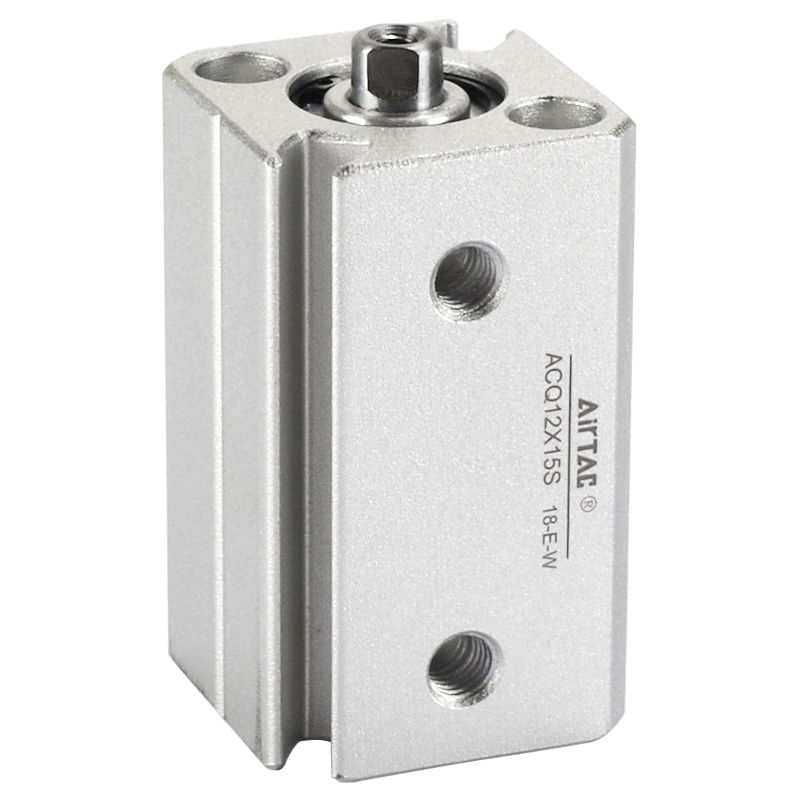

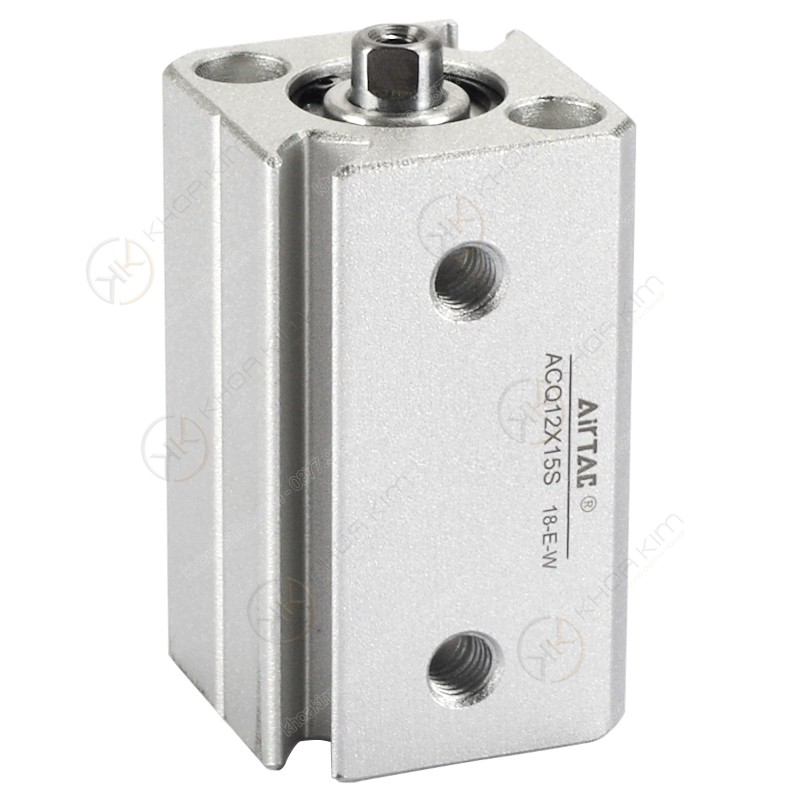

ACQ-S Series – Xi lanh compact Airtac ty ren trong, có từ tính (Magnetic Compact Cylinder)

Thiết kế compact: chiều dài tổng thể ngắn, tối ưu không gian lắp đặt trong máy tự động.
Ty ren trong: lắp đầu ty linh hoạt (khớp nối, chốt, gá), thẩm mỹ và gọn hơn ty ren ngoài.
Có từ tính (S): hỗ trợ cảm biến từ (reed/solid state), giám sát hành trình chuẩn công nghiệp.
Đa dạng bore & stroke: từ Ø12 đến Ø160, nhiều hành trình tiêu chuẩn, dễ thay thế.
Độ bền cao: vận hành ổn định, phù hợp dây chuyền nhịp nhanh và môi trường nhà xưởng.

Xi lanh compact Ty ren trong Có từ tính (S) Airtac chính hãng

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã ACQ-S

Khoa Kim Việt Nam – Cung cấp đầy đủ xi lanh Airtac: compact, tiêu chuẩn, dẫn hướng, kẹp, bàn trượt; kèm phụ kiện gá lắp & cảm biến từ.

ACQ-S – xi lanh compact Airtac ty ren trong, có từ tính, phù hợp tủ máy và cơ cấu gọn.

Xi lanh compact ACQ-S ty ren trong có từ tính là gì?

ACQ-S Series là dòng xi lanh khí nén compact của Airtac, thiết kế thân ngắn giúp tiết kiệm không gian trong các cụm máy tự động. Điểm nhận diện quan trọng của dòng này nằm ở: ty ren trong (dễ lắp đầu ty, gọn) và có từ tính (ký hiệu “S”) cho phép lắp cảm biến từ để xác nhận vị trí. Trong các dây chuyền tự động hóa, việc giám sát hành trình xi lanh là nhu cầu gần như bắt buộc (đặc biệt với máy chạy nhịp, robot gắp – đặt, cơ cấu kẹp – chặn). ACQ-S giúp bạn vừa có thiết kế compact, vừa đáp ứng việc lắp cảm biến nhanh, chuẩn công nghiệp.

Cấu tạo ACQ-S & nguyên lý hoạt động

Thành phần chính

Thân xi lanh compact: kết cấu ngắn, tối ưu lắp đặt.
Piston: chuyển động tịnh tiến tạo lực đẩy/kéo.
Ty piston ren trong: dễ gắn phụ kiện đầu ty (khớp nối, chốt, ngàm…)
Seal/O-ring: làm kín khí, giữ lực ổn định.
Nam châm (S): tích hợp trên piston, cho phép cảm biến từ nhận tín hiệu vị trí.

Nguyên lý hoạt động

Khi cấp khí vào một phía buồng piston, piston dịch chuyển và đẩy ty ra/vào tùy cổng cấp. Với bản có từ tính, nam châm trên piston di chuyển theo hành trình, cảm biến từ sẽ nhận tín hiệu tại vị trí set sẵn, giúp PLC xác nhận đã tới cuối hành trình.

Ứng dụng thường gặp: kẹp sản phẩm, chặn phôi, đẩy/định vị, cơ cấu ép nhẹ trong không gian hẹp.

Vì sao nên dùng ACQ-S cho máy tự động?

Tiết kiệm không gian: cấu trúc compact giảm chiều dài lắp đặt.
Giám sát hành trình: có từ tính (S) lắp cảm biến nhanh, tăng độ tin cậy điều khiển.
Ty ren trong gọn: lắp phụ kiện đầu ty linh hoạt, ít vướng, dễ bố trí cơ cấu.
Ổn định – bền: phù hợp vận hành nhịp nhanh, lặp lại nhiều chu kỳ.
Dễ chuẩn hóa kho: nhiều bore & stroke tiêu chuẩn, thay thế thuận tiện.

Thông số kỹ thuật (tham khảo khi chọn nhanh)

Hạng mục	Gợi ý
Loại xi lanh	Compact – ty ren trong
Từ tính	Có (ký hiệu S)
Bore (đường kính piston)	Ø12 → Ø160 (theo mã)
Stroke (hành trình)	Nhiều lựa chọn tiêu chuẩn (theo mã)

Lưu ý: Khi chọn xi lanh, ngoài bore/stroke, cần xét lực yêu cầu, tốc độ, tải bên, kiểu gá lắp, và có cần cảm biến hành trình hay không. Gửi nhu cầu (tải – hành trình – không gian) để kỹ sư tư vấn mã phù hợp.

Bảng mã sản phẩm đầy đủ – Xi lanh compact Airtac ACQ-S (ty ren trong, có từ tính)

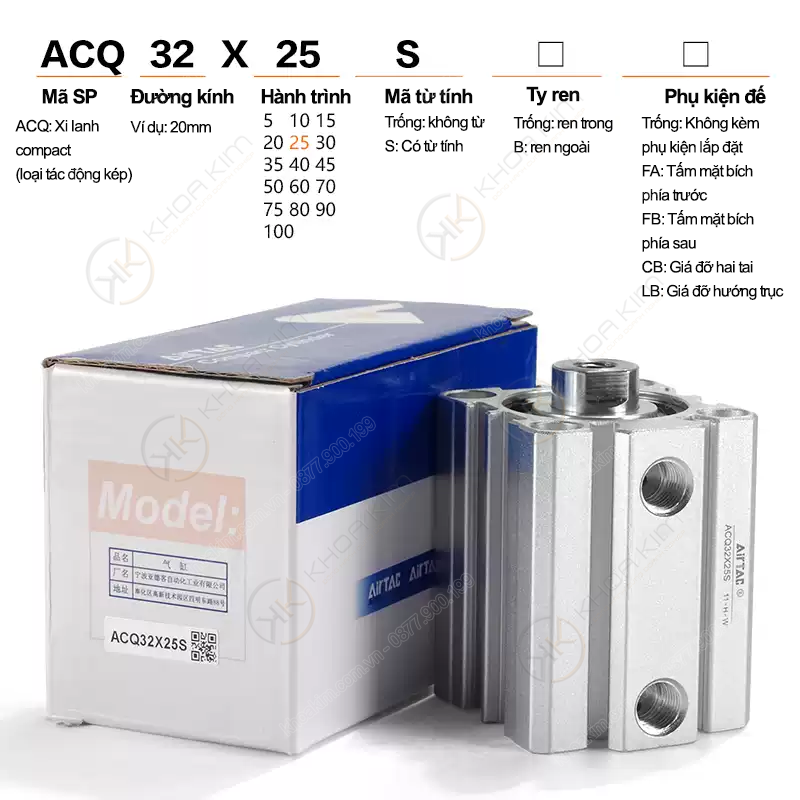

Cách đọc mã: ACQ(compact) + [Bore] + X + [Stroke] + S(từ tính). Ví dụ: ACQ25X50S = bore 25mm, stroke 50mm, có từ tính.

Bore Ø12

ACQ12X5S · ACQ12X10S · ACQ12X15S · ACQ12X20S · ACQ12X25S · ACQ12X30S · ACQ12X35S · ACQ12X40S · ACQ12X45S · ACQ12X50S · ACQ12X60S

Bore Ø16

ACQ16X5S · ACQ16X10S · ACQ16X15S · ACQ16X20S · ACQ16X25S · ACQ16X30S · ACQ16X35S · ACQ16X40S · ACQ16X45S · ACQ16X50S · ACQ16X60S · ACQ16X70S

Bore Ø20

ACQ20X5S · ACQ20X10S · ACQ20X15S · ACQ20X20S · ACQ20X25S · ACQ20X30S · ACQ20X35S · ACQ20X40S · ACQ20X45S · ACQ20X50S · ACQ20X60S · ACQ20X70S · ACQ20X75S · ACQ20X80S · ACQ20X90S · ACQ20X100S · ACQ20X110S · ACQ20X120S · ACQ20X130S

Bore Ø25

ACQ25X5S · ACQ25X10S · ACQ25X15S · ACQ25X20S · ACQ25X25S · ACQ25X30S · ACQ25X35S · ACQ25X40S · ACQ25X45S · ACQ25X50S · ACQ25X60S · ACQ25X70S · ACQ25X75S · ACQ25X80S · ACQ25X90S · ACQ25X100S · ACQ25X110S · ACQ25X120S · ACQ25X130S

Bore Ø32

ACQ32X5S · ACQ32X10S · ACQ32X15S · ACQ32X20S · ACQ32X25S · ACQ32X30S · ACQ32X40S · ACQ32X50S · ACQ32X60S · ACQ32X70S · ACQ32X75S · ACQ32X100S

Bore Ø40

ACQ40X5S · ACQ40X10S · ACQ40X15S · ACQ40X20S · ACQ40X25S · ACQ40X30S · ACQ40X35S · ACQ40X40S · ACQ40X45S · ACQ40X50S · ACQ40X60S · ACQ40X70S · ACQ40X75S · ACQ40X80S · ACQ40X90S · ACQ40X100S · ACQ40X125S · ACQ40X150S · ACQ40X175S · ACQ40X200S · ACQ40X250S · ACQ40X300S

Bore Ø50

ACQ50X5S · ACQ50X10S · ACQ50X15S · ACQ50X20S · ACQ50X25S · ACQ50X30S · ACQ50X35S · ACQ50X40S · ACQ50X45S · ACQ50X50S · ACQ50X60S · ACQ50X70S · ACQ50X75S · ACQ50X80S · ACQ50X90S · ACQ50X100S · ACQ50X125S · ACQ50X150S · ACQ50X175S · ACQ50X200S · ACQ50X250S · ACQ50X300S

Bore Ø63

ACQ63X5S · ACQ63X10S · ACQ63X15S · ACQ63X20S · ACQ63X25S · ACQ63X30S · ACQ63X40S · ACQ63X50S · ACQ63X60S · ACQ63X70S · ACQ63X75S · ACQ63X80S · ACQ63X100S · ACQ63X125S · ACQ63X150S

Bore Ø80

ACQ80X5S · ACQ80X10S · ACQ80X15S · ACQ80X20S · ACQ80X25S · ACQ80X30S · ACQ80X40S · ACQ80X50S · ACQ80X60S · ACQ80X70S · ACQ80X75S · ACQ80X80S · ACQ80X100S · ACQ80X125S · ACQ80X150S

Bore Ø100

ACQ100X5S · ACQ100X10S · ACQ100X15S · ACQ100X20S · ACQ100X25S · ACQ100X30S · ACQ100X40S · ACQ100X50S · ACQ100X60S · ACQ100X70S · ACQ100X75S · ACQ100X100S · ACQ100X125S · ACQ100X150S

Bore Ø125

ACQ125X10S · ACQ125X20S · ACQ125X30S · ACQ125X40S · ACQ125X50S · ACQ125X75S · ACQ125X100S · ACQ125X125S · ACQ125X150S

Bore Ø140

ACQ140X10S · ACQ140X20S · ACQ140X30S · ACQ140X40S · ACQ140X50S · ACQ140X75S · ACQ140X100S · ACQ140X125S · ACQ140X150S

Bore Ø160

ACQ160X10S · ACQ160X20S · ACQ160X30S · ACQ160X40S · ACQ160X50S · ACQ160X75S · ACQ160X100S · ACQ160X125S · ACQ160X150S

Hướng dẫn lắp đặt ACQ-S an toàn & bền lâu

Kiểm tra không gian lắp: đảm bảo ty không cạ, không chịu tải lệch quá lớn.
Lắp đúng gá: dùng gá chuẩn (nếu có) để tránh cong ty khi làm việc lâu.
Chọn ống & cút đúng lưu lượng: tránh “nghẹt khí” làm chậm hành trình.
Lắp cảm biến từ: canh vị trí ON/OFF theo hành trình thực tế, siết vừa lực.
Nên dùng FRL: lọc – điều áp – bôi trơn giúp tăng tuổi thọ seal và spool van.

Mẹo kỹ sư: Với xi lanh compact, nếu cơ cấu có tải bên hoặc rung, nên cân nhắc bổ sung dẫn hướng/đỡ tải để tăng tuổi thọ.

Cách chọn bore & stroke nhanh theo nhu cầu lực

Chọn bore theo lực: bore càng lớn → lực càng cao (cùng áp suất). Nếu tải nặng, ưu tiên Ø40 trở lên.
Chọn stroke theo hành trình thực tế: ưu tiên stroke “vừa đủ” để giảm độ võng ty và tăng tốc độ.
Có từ tính khi cần giám sát: dùng PLC xác nhận vị trí, chống lỗi kẹt/thiếu hành trình.
Ty ren trong: thích hợp lắp đầu nối gọn, hạn chế vướng trong máy compact.

Ứng dụng tiêu biểu của xi lanh compact ACQ-S

Máy đóng gói, máy dán nhãn, cơ cấu chặn – đẩy – kẹp trong không gian hẹp.
Robot gắp – đặt, jig kẹp sản phẩm, đồ gá kiểm tra.
Dây chuyền lắp ráp điện tử, thực phẩm, dược – yêu cầu cảm biến hành trình.
Hệ thống tự động hóa nhà xưởng: định vị phôi, chặn băng tải, ép nhẹ.

Câu hỏi thường gặp (FAQ)

Ký hiệu “S” trên ACQ-S có nghĩa gì?

“S” là có từ tính – piston có nam châm để dùng với cảm biến từ (reed/solid state).

Ty ren trong khác gì ty ren ngoài?

Ty ren trong giúp gọn, dễ lắp phụ kiện đầu ty mà ít vướng; phù hợp thiết kế compact và thẩm mỹ hơn.

Có cần dùng cảm biến với ACQ-S không?

Không bắt buộc. Nhưng nếu hệ thống cần xác nhận vị trí, chống lỗi kẹt, hoặc cần đồng bộ PLC, bạn nên lắp cảm biến từ để tăng độ ổn định vận hành.

Chọn bore nào cho cơ cấu kẹp/đẩy?

Với tải nhẹ thường dùng Ø12–Ø25; tải trung bình Ø32–Ø50; tải lớn Ø63 trở lên. Nếu bạn cung cấp lực yêu cầu + áp suất hệ thống, kỹ sư có thể tính nhanh bore tối ưu.

Liên hệ tư vấn & báo giá xi lanh compact Airtac ACQ-S chính hãng

Có sẵn nhiều bore & stroke – hỗ trợ chọn đúng mã theo tải, không gian lắp và nhu cầu cảm biến hành trình.
