Tính năng nổi bật:

Xi lanh ACQ-B – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh compact khí nén với thiết kế ty ren ngoài, tối ưu cho các hệ thống tự động hóa yêu cầu lắp đặt linh hoạt, tiết kiệm không gian và vận hành ổn định. Với cấu trúc thân vuông nhỏ gọn, chiều dài tổng thể ngắn, ACQ-B Airtac đặc biệt phù hợp cho các cơ cấu kẹp – chặn – đẩy – định vị – ép nhẹ trong máy đóng gói, máy lắp ráp, jig gá và dây chuyền sản xuất công nghiệp. Điểm nổi bật của dòng ACQ-B là đầu ty ren ngoài giúp dễ dàng kết nối với khớp nối, phụ kiện hoặc cơ cấu cơ khí tùy chỉnh, nâng cao tính linh hoạt khi thiết kế hệ thống. Sản phẩm được chế tạo từ vật liệu hợp kim nhôm chất lượng cao, kết hợp ty piston cứng và hệ thống phớt kín khí hiệu suất cao, đảm bảo vận hành êm ái, hạn chế rò rỉ khí và tăng độ bền trong môi trường làm việc liên tục. Với dải đường kính từ Ø12 đến Ø160 cùng nhiều tùy chọn hành trình, xi lanh ACQ-B đáp ứng đa dạng nhu cầu kỹ thuật. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc, mang đến giải pháp khí nén bền bỉ, hiệu quả và tối ưu cho doanh nghiệp.

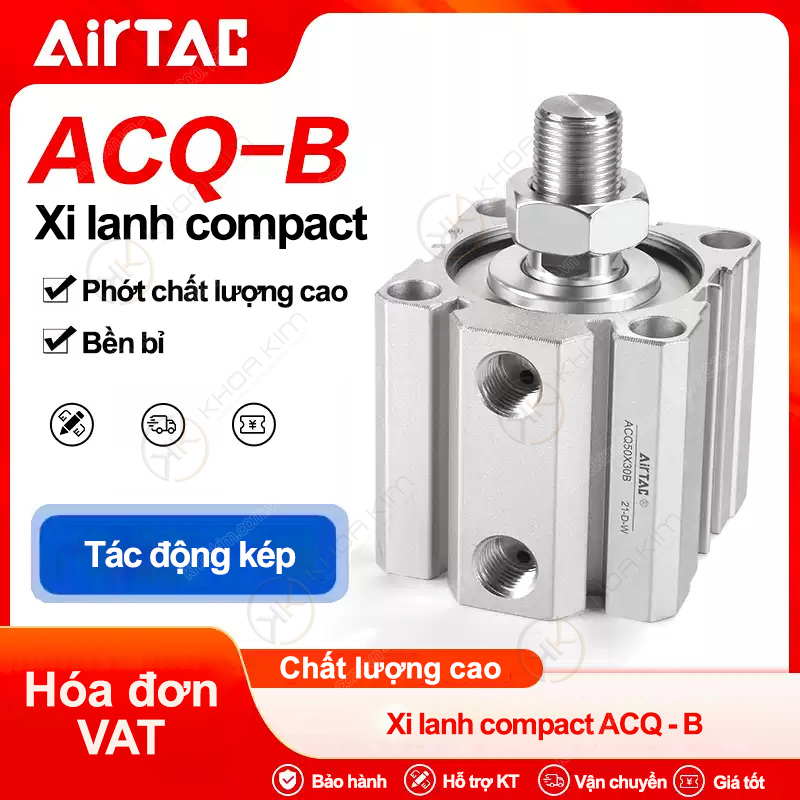

Xi lanh ACQ-B – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

ACQ-B Series – Xi lanh compact Airtac ty ren ngoài (Compact Cylinder – External Thread Rod)

Thiết kế compact siêu gọn: tối ưu không gian lắp đặt, phù hợp máy nhỏ – cụm kẹp – cơ cấu chặn.
Ty ren ngoài: lắp gá nhanh với đầu nối/khớp liên kết, thuận tiện chế tạo jig & đồ gá.
Độ bền cao: thân nhôm, ty thép mạ, phớt kín ổn định – vận hành nhịp cao.
Nhiều kích cỡ & hành trình: bore từ Ø12 đến Ø160, hành trình đa dạng theo nhu cầu.

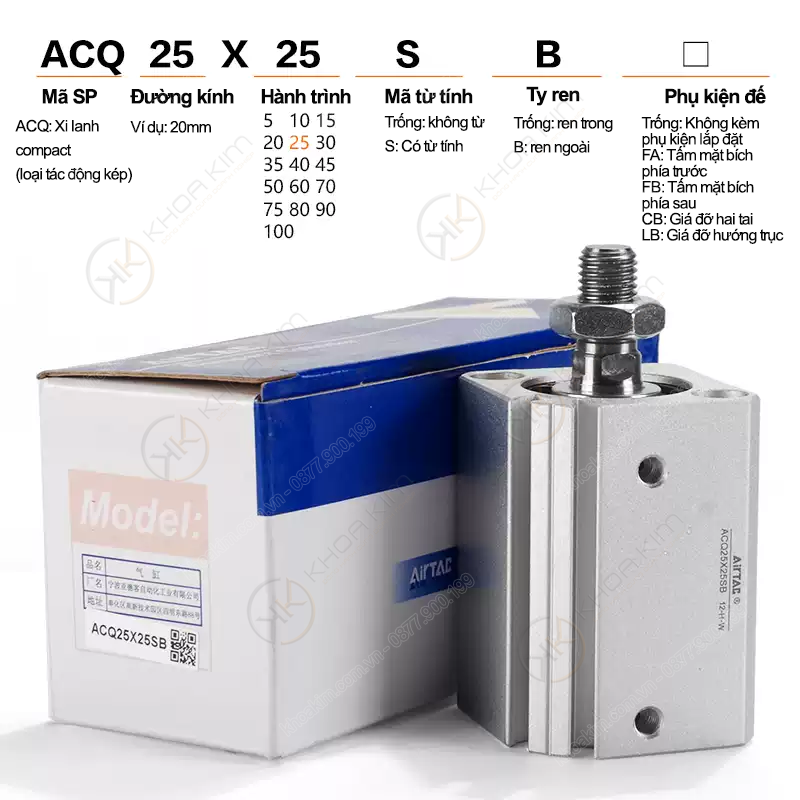

Dễ chọn mã: mã hóa theo “ACQ + đường kính + hành trình + S”.

Xi lanh compact Ty ren ngoài ACQ-B Airtac Tự động hóa – khí nén

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp xi lanh Airtac chính hãng: compact ACQ/SC/SDA, tiêu chuẩn MAL/MA, phụ kiện gá, van – cút – ống khí.

ACQ-B – xi lanh compact Airtac ty ren ngoài, gọn nhẹ, bền, dễ lắp cho đồ gá và dây chuyền.

Xi lanh compact ACQ-B ty ren ngoài Airtac là gì?

Xi lanh compact ACQ-B Airtac ty ren ngoài là dòng xy lanh khí nén có thiết kế thân ngắn (compact), tối ưu cho các ứng dụng thiếu không gian lắp đặt hoặc yêu cầu cụm truyền động gọn nhẹ. Điểm nhận diện quan trọng của phiên bản ty ren ngoài là phần đầu ty có ren ngoài, giúp kỹ thuật viên liên kết nhanh với khớp nối, đầu nối, gá kẹp, tai liên kết… trong quá trình thiết kế jig và lắp máy. Trong thực tế, ACQ-B thường xuất hiện ở:

Cơ cấu kẹp – chặn – đẩy trong máy đóng gói, máy lắp ráp
Trạm gá kiểm tra, đồ gá (fixture), cơ cấu định vị
Robot gắp đặt, cụm kẹp sản phẩm, cơ cấu phân loại
Cụm máy nhỏ, tủ máy cần tối ưu chiều dài hành trình lắp

Nếu bạn cần một xy lanh “chạy nhịp” tốt, dễ thay thế, lắp nhanh và đặc biệt là tiện liên kết cơ khí bằng ren ngoài, thì ACQ-B là lựa chọn rất phù hợp.

Cấu tạo & nguyên lý hoạt động của ACQ-B

Các bộ phận chính

Thân xy lanh (nhôm): nhẹ, bền, tản nhiệt tốt.
Piston: chuyển động tịnh tiến tạo lực đẩy/kéo.
Ty piston (thép mạ): chịu lực, chống mài mòn; đầu ty ren ngoài dễ liên kết.
Phớt kín (seal): giữ kín khí, ổn định áp – hạn chế rò rỉ.
Bạc dẫn hướng: giúp ty chạy thẳng, giảm rung lắc khi vận hành nhịp cao.

Nguyên lý làm việc

Khi cấp khí vào buồng A, piston đẩy ty đi ra (hành trình tiến). Khi cấp khí vào buồng B, piston kéo ty về (hành trình lùi). Với thiết kế compact, tổng chiều dài thân ngắn nhưng vẫn đảm bảo lực và độ ổn định cần thiết cho các cơ cấu kẹp/chặn/đẩy. Đầu ty ren ngoài giúp bạn lắp “đầu nối” theo nhiều cách: bắt ê-cu, nối khớp cầu, gắn pát kẹp, hoặc liên kết trực tiếp đồ gá.

Vì sao nên chọn xi lanh compact ACQ-B Airtac?

Tối ưu không gian: thân ngắn, phù hợp nơi chật hẹp hoặc cụm cơ cấu dày đặc.
Ty ren ngoài – dễ lắp đồ gá: tiết kiệm thời gian gia công, thay đổi liên kết linh hoạt.
Vận hành ổn định: phớt kín tốt, chuyển động mượt trong chu kỳ cao.
Dễ chọn mã theo tiêu chuẩn: ACQ + Ø + hành trình + S (ví dụ ACQ25X50S).
Chi phí hiệu quả: dễ dự phòng, dễ thay thế, phù hợp chuẩn hóa bảo trì.

Thông số kỹ thuật tham khảo

Hạng mục	Mô tả
Dòng sản phẩm	Airtac ACQ-B (compact, ty ren ngoài)
Đường kính piston (bore)	Ø12 → Ø160 (theo mã)
Hành trình (stroke)	5 → 300 mm (tùy bore)
Ứng dụng	Kẹp – chặn – đẩy, đồ gá, máy đóng gói, tự động hóa
Khuyến nghị hệ khí	Nên dùng FRL (lọc – điều áp – bôi trơn) để tăng tuổi thọ phớt

Lưu ý: Thông số lực đẩy/kéo, kích thước lắp đặt, ren ty… phụ thuộc từng bore/hành trình. Khi cần, gửi đúng mã để đối chiếu bản vẽ kỹ thuật.

Bảng mã sản phẩm đầy đủ – Xi lanh compact Airtac ACQ-B ty ren ngoài

Dưới đây là toàn bộ mã ACQ-B bạn yêu cầu, được nhóm theo đường kính piston để dễ tra cứu và đặt hàng.

Bore Ø12

ACQ12X5S · ACQ12X10S · ACQ12X15S · ACQ12X20S · ACQ12X25S · ACQ12X30S · ACQ12X35S · ACQ12X40S · ACQ12X45S · ACQ12X50S · ACQ12X60S

Bore Ø16

ACQ16X5S · ACQ16X10S · ACQ16X15S · ACQ16X20S · ACQ16X25S · ACQ16X30S · ACQ16X35S · ACQ16X40S · ACQ16X45S · ACQ16X50S · ACQ16X60S · ACQ16X70S

Bore Ø20

ACQ20X5S · ACQ20X10S · ACQ20X15S · ACQ20X20S · ACQ20X25S · ACQ20X30S · ACQ20X35S · ACQ20X40S · ACQ20X45S · ACQ20X50S · ACQ20X60S · ACQ20X70S · ACQ20X75S · ACQ20X80S · ACQ20X90S · ACQ20X100S · ACQ20X110S · ACQ20X120S · ACQ20X130S

Bore Ø25

ACQ25X5S · ACQ25X10S · ACQ25X15S · ACQ25X20S · ACQ25X25S · ACQ25X30S · ACQ25X35S · ACQ25X40S · ACQ25X45S · ACQ25X50S · ACQ25X60S · ACQ25X70S · ACQ25X75S · ACQ25X80S · ACQ25X90S · ACQ25X100S · ACQ25X110S · ACQ25X120S · ACQ25X130S

Bore Ø32

ACQ32X5S · ACQ32X10S · ACQ32X15S · ACQ32X20S · ACQ32X25S · ACQ32X30S · ACQ32X40S · ACQ32X50S · ACQ32X60S · ACQ32X70S · ACQ32X75S · ACQ32X100S

Bore Ø40

ACQ40X5S · ACQ40X10S · ACQ40X15S · ACQ40X20S · ACQ40X25S · ACQ40X30S · ACQ40X35S · ACQ40X40S · ACQ40X45S · ACQ40X50S · ACQ40X60S · ACQ40X70S · ACQ40X75S · ACQ40X80S · ACQ40X90S · ACQ40X100S · ACQ40X125S · ACQ40X150S · ACQ40X175S · ACQ40X200S · ACQ40X250S · ACQ40X300S

Bore Ø50

ACQ50X5S · ACQ50X10S · ACQ50X15S · ACQ50X20S · ACQ50X25S · ACQ50X30S · ACQ50X35S · ACQ50X40S · ACQ50X45S · ACQ50X50S · ACQ50X60S · ACQ50X70S · ACQ50X75S · ACQ50X80S · ACQ50X90S · ACQ50X100S · ACQ50X125S · ACQ50X150S · ACQ50X175S · ACQ50X200S · ACQ50X250S · ACQ50X300S

Bore Ø63

ACQ63X5S · ACQ63X10S · ACQ63X15S · ACQ63X20S · ACQ63X25S · ACQ63X30S · ACQ63X40S · ACQ63X50S · ACQ63X60S · ACQ63X70S · ACQ63X75S · ACQ63X80S · ACQ63X100S · ACQ63X125S · ACQ63X150S

Bore Ø80

ACQ80X5S · ACQ80X10S · ACQ80X15S · ACQ80X20S · ACQ80X25S · ACQ80X30S · ACQ80X40S · ACQ80X50S · ACQ80X60S · ACQ80X70S · ACQ80X75S · ACQ80X80S · ACQ80X100S · ACQ80X125S · ACQ80X150S

Bore Ø100

ACQ100X5S · ACQ100X10S · ACQ100X15S · ACQ100X20S · ACQ100X25S · ACQ100X30S · ACQ100X40S · ACQ100X50S · ACQ100X60S · ACQ100X70S · ACQ100X75S · ACQ100X100S · ACQ100X125S · ACQ100X150S

Bore Ø125

ACQ125X10S · ACQ125X20S · ACQ125X30S · ACQ125X40S · ACQ125X50S · ACQ125X75S · ACQ125X100S · ACQ125X125S · ACQ125X150S

Bore Ø140

ACQ140X10S · ACQ140X20S · ACQ140X30S · ACQ140X40S · ACQ140X50S · ACQ140X75S · ACQ140X100S · ACQ140X125S · ACQ140X150S

Bore Ø160

ACQ160X10S · ACQ160X20S · ACQ160X30S · ACQ160X40S · ACQ160X50S · ACQ160X75S · ACQ160X100S · ACQ160X125S · ACQ160X150S

Hướng dẫn lắp đặt & sử dụng an toàn

Chọn đúng bore & hành trình: dựa trên lực cần thiết và không gian lắp đặt.
Kiểm tra độ thẳng cơ khí: lắp lệch tâm làm mòn phớt và bạc dẫn hướng nhanh.
Dùng khí sạch: lắp FRL để lọc nước/bụi, tăng tuổi thọ seal.
Giảm va đập: nếu chạy nhịp nhanh hoặc tải lớn, cân nhắc dùng tiết lưu hoặc giảm chấn hệ thống.
Bảo trì định kỳ: kiểm tra rò khí, độ rơ ty, tình trạng phớt khi máy chạy chu kỳ cao.

Mẹo: Với đồ gá kẹp, hãy chọn hành trình “vừa đủ” để giảm thời gian chu kỳ và tăng độ cứng cơ cấu.

Ứng dụng tiêu biểu của ACQ-B ty ren ngoài

Máy đóng gói, máy dán nhãn, máy chiết rót: kẹp – chặn – đẩy sản phẩm.
Trạm gá kiểm tra (fixture), jig lắp ráp: định vị và ép/đẩy chi tiết.
Robot gắp đặt, cơ cấu pick & place: yêu cầu gọn và chạy nhịp.
Ngành điện tử, thực phẩm, dược: cần thiết bị ổn định, dễ vệ sinh và bảo trì.

Câu hỏi thường gặp (FAQ)

ACQ-B ty ren ngoài khác gì với loại ty thường?

Ty ren ngoài giúp liên kết cơ khí nhanh hơn (bắt ê-cu, nối khớp, gắn đồ gá). Phù hợp nhà máy cần lắp nhanh, thay nhanh và chuẩn hóa đồ gá.

Chọn bore thế nào để đủ lực?

Lực phụ thuộc áp suất và diện tích piston. Nếu bạn cung cấp áp làm việc và tải (kg hoặc N), kỹ sư có thể tư vấn bore tối ưu để vừa đủ lực vừa tiết kiệm khí.

Có nên chọn hành trình dài nhất cho “dư dùng” không?

Không nên. Hành trình càng dài, thời gian chu kỳ càng tăng và cơ cấu dễ phát sinh lệch tâm. Chọn hành trình vừa đủ sẽ bền và nhanh hơn.

Liên hệ tư vấn & báo giá xi lanh compact Airtac ACQ-B chính hãng

Hỗ trợ chọn bore/hành trình theo tải thực tế, tư vấn phụ kiện gá, van điều khiển, cút nối nhanh và ống khí phù hợp.
