Tính năng nổi bật:

Xi lanh ACQ Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh khí nén compact cao cấp, được thiết kế nhỏ gọn, tối ưu không gian lắp đặt trong các hệ thống máy móc tự động hóa, dây chuyền sản xuất và thiết bị công nghiệp. Với cấu trúc thân ngắn, hành trình linh hoạt và ty ren trong tiện lợi, xi lanh ACQ Airtac giúp dễ dàng lắp ráp, kết nối phụ kiện như đầu chụp, gá kẹp hoặc cơ cấu truyền động nhanh chóng, tiết kiệm thời gian thi công và bảo trì. Sản phẩm sử dụng phốt chất lượng cao, đảm bảo độ kín khí tốt, vận hành ổn định, tuổi thọ dài ngay cả trong môi trường làm việc liên tục. Dải đường kính đa dạng từ Ø12 đến Ø100 cùng hành trình từ 5–300 mm đáp ứng nhiều nhu cầu ứng dụng khác nhau. Lựa chọn xi lanh ACQ Airtac chính hãng tại Khoa Kim Việt Nam giúp doanh nghiệp yên tâm về chất lượng, nguồn gốc rõ ràng, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và dịch vụ hậu mãi uy tín, góp phần nâng cao hiệu suất vận hành và tối ưu chi phí sản xuất.

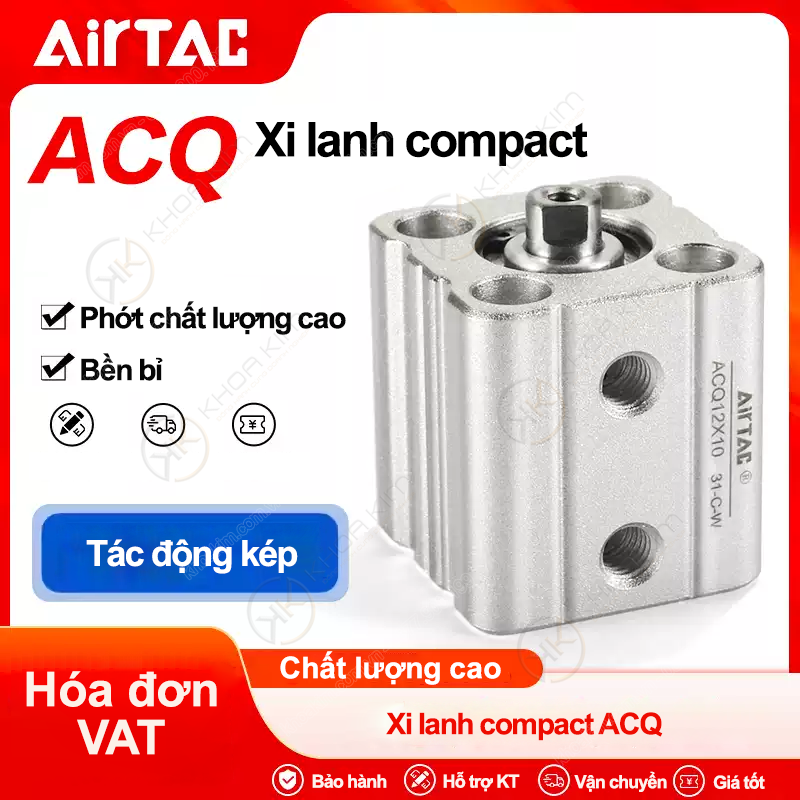

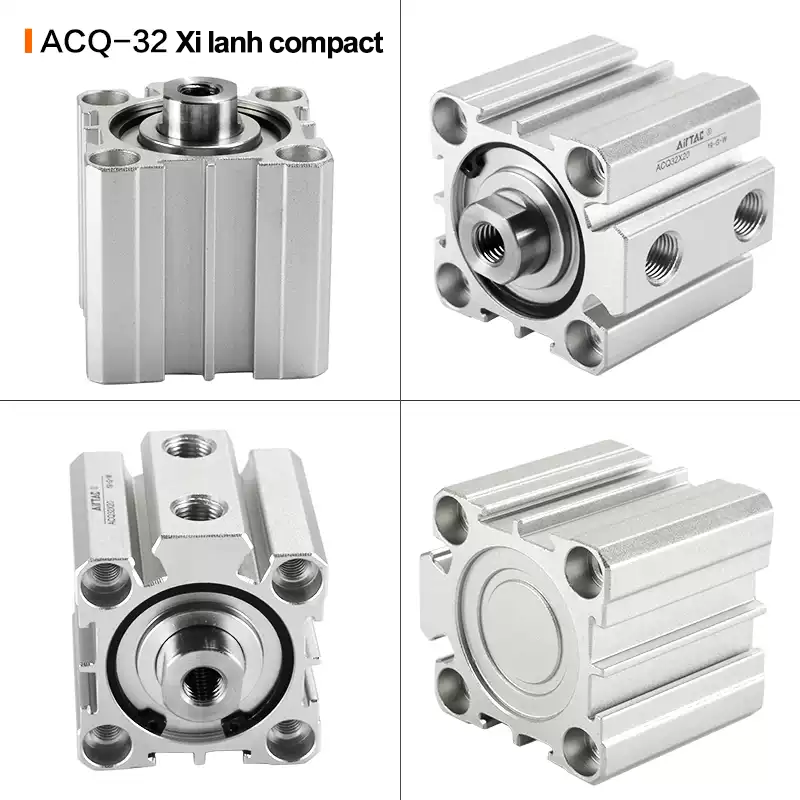

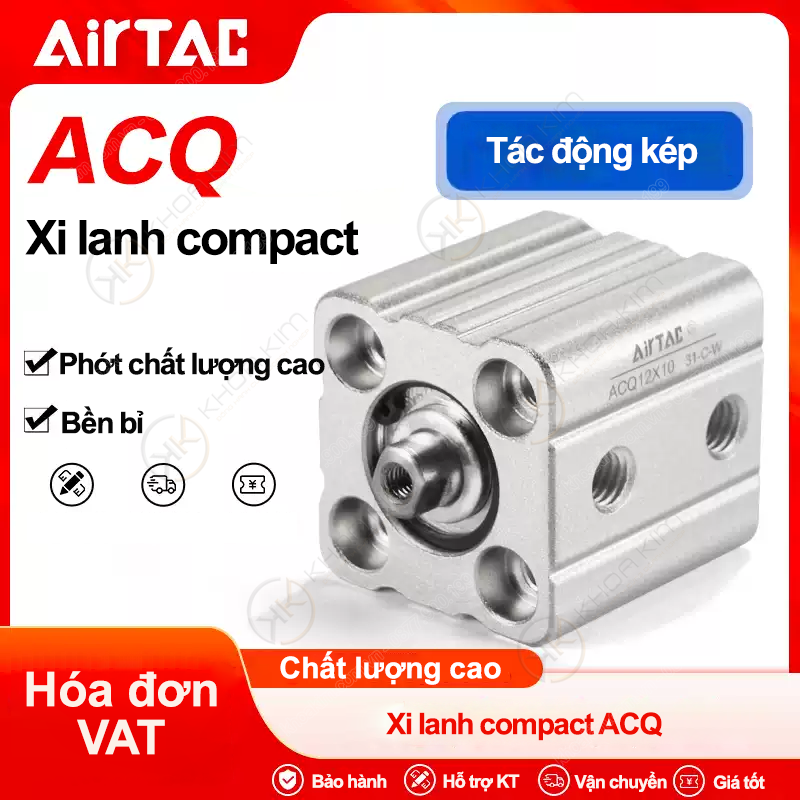

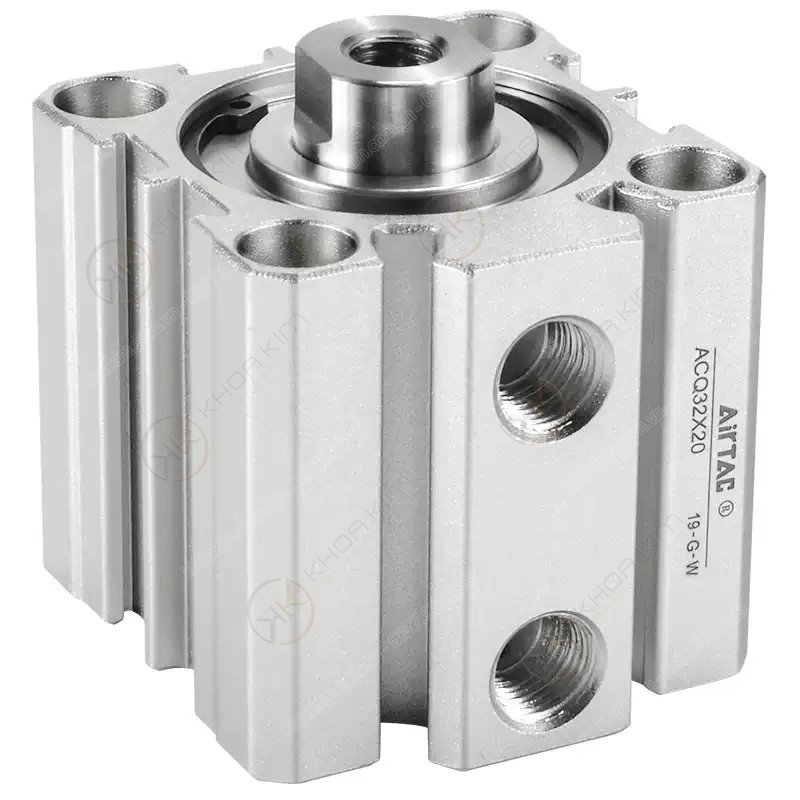

Xi lanh ACQ – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

ACQ Series – Xi lanh compact Airtac ty ren trong (Compact Cylinder – Female Thread Rod)

Thiết kế compact siêu gọn: tối ưu không gian lắp đặt trong máy tự động, tủ máy, cụm cơ cấu chặn – kẹp.
Ty ren trong: dễ gá pát, khớp nối, đầu chụp; phù hợp cơ cấu cần tháo lắp nhanh.
Độ bền cao – vận hành ổn định: phớt kín tốt, chịu tải làm việc liên tục trong môi trường công nghiệp.
Dải đường kính đa dạng: Ø12 đến Ø100; hành trình nhiều lựa chọn từ 5 mm đến 300 mm.
Tối ưu chi phí bảo trì: chuẩn hóa mã ACQ giúp thay thế nhanh, giảm thời gian dừng máy.

Xi lanh compact Ty ren trong Airtac ACQ Ø12–Ø100 Stroke 5–300 mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Khoa Kim Việt Nam – Cung cấp xi lanh Airtac chính hãng (compact, tiêu chuẩn, dẫn hướng), van điện từ, cút nối nhanh, ống khí và bộ xử lý khí.

ACQ – xi lanh compact Airtac ty ren trong, gọn, bền, phù hợp máy tự động hóa.

Xi lanh compact ACQ ty ren trong Airtac là gì?

Xi lanh compact ACQ Airtac là dòng xi lanh khí nén thiết kế thân ngắn – hành trình linh hoạt, chuyên dùng cho những vị trí hạn chế không gian lắp đặt. Đặc điểm nhận diện của dòng ACQ ty ren trong là phần đầu ty có ren âm (female thread) để lắp khớp nối, đầu chụp, pát gá, đầu kẹp nhanh chóng. Trong thực tế nhà máy, xi lanh compact thường xuất hiện tại các cơ cấu: kẹp – chặn – đẩy – định vị – dập – gạt… nơi cần hành trình ngắn/ vừa nhưng yêu cầu tốc độ nhanh và độ ổn định cao. Việc sử dụng chuẩn ACQ giúp đội bảo trì dễ chuẩn hóa mã dự phòng, giảm thời gian dừng máy khi cần thay thế. Nếu bạn đang tìm một xi lanh compact “ăn chắc mặc bền”, dễ lắp, nhiều lựa chọn đường kính & hành trình, thì ACQ Airtac là một trong những dòng phổ biến và hiệu quả nhất cho tự động hóa tại Việt Nam.

Cấu tạo chi tiết & nguyên lý hoạt động

Thành phần chính của xi lanh ACQ

Thân xi lanh (body): dạng compact, tối ưu chiều dài tổng thể.
Piston: chuyển động tịnh tiến tạo lực đẩy/kéo.
Ty xi lanh: hoàn thiện bề mặt, đảm bảo độ cứng & chống mài mòn.
Đầu ty ren trong: giúp bắt phụ kiện nhanh, căn chỉnh cơ cấu gọn.
Phớt/Seal: làm kín khí, giảm rò rỉ, ổn định lực.
Cổng cấp khí: cấp khí vào/ra để điều khiển piston đi – về.

Nguyên lý hoạt động (tác động kép)

Xi lanh ACQ thường dùng dạng tác động kép:

Cấp khí đầu A → piston tiến → ty đẩy ra tạo lực.
Cấp khí đầu B → piston lùi → ty thu vào.

Nhờ thiết kế compact, ACQ giúp giảm kích thước cụm cơ khí nhưng vẫn đảm bảo lực và độ ổn định trong chu kỳ vận hành cao.

Vì sao nên chọn ACQ compact ty ren trong cho máy tự động?

Gọn – tối ưu không gian: đặc biệt hữu ích ở cơ cấu lắp trong tủ máy, cụm chặn kẹp.
Ty ren trong dễ gá lắp: phù hợp các loại đầu chụp/khớp nối, giảm công đoạn gia công pát.
Độ kín khí tốt: giảm thất thoát khí nén, ổn định lực theo thời gian.
Nhiều đường kính/hành trình: dễ chọn lực theo yêu cầu (Ø càng lớn lực càng cao).
Bảo trì thuận tiện: mã ACQ chuẩn hóa – thay nhanh – dễ dự phòng kho.

Mẹo chọn nhanh: Nếu cơ cấu yêu cầu lực lớn nhưng không gian hạn chế, ưu tiên tăng Ø thay vì kéo dài hành trình.

Thông số kỹ thuật (gợi ý chọn nhanh)

Hạng mục	Mô tả
Loại xi lanh	Compact (thân ngắn), ty ren trong
Đường kính (Bore)	Ø12 / Ø16 / Ø20 / Ø25 / Ø32 / Ø40 / Ø50 / Ø63 / Ø80 / Ø100
Hành trình (Stroke)	Từ 5 mm đến 300 mm (tùy Ø)
Ứng dụng	Kẹp – chặn – đẩy – định vị – gạt, cơ cấu nhịp nhanh

Để chọn đúng lực, cần biết áp suất làm việc (bar) và tải/cơ cấu. Bạn gửi yêu cầu lực/hành trình, kỹ sư sẽ đề xuất Ø phù hợp.

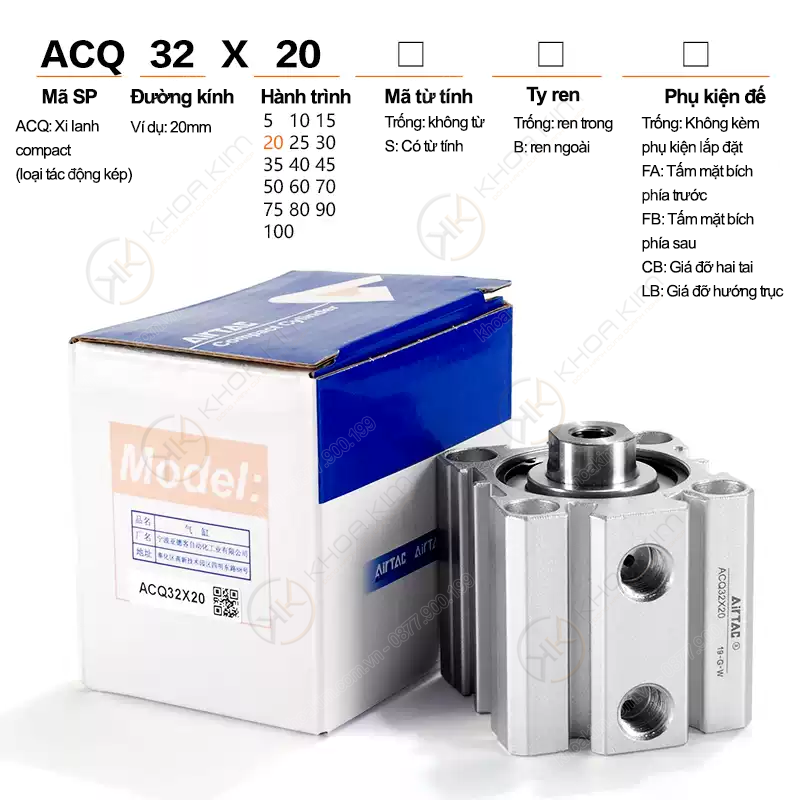

Cách đọc mã ACQ (ví dụ: ACQ32X50)

ACQ: dòng xi lanh compact Airtac ty ren trong
32: đường kính piston (Ø32 mm)
X50: hành trình 50 mm

Vì vậy, ACQ20X100 nghĩa là xi lanh compact ACQ Ø20, hành trình 100 mm. Chỉ cần xác định Ø (lực) và stroke (hành trình) là chọn đúng mã.

Bảng mã sản phẩm đầy đủ – Xi lanh compact ACQ Airtac (ty ren trong)

Dưới đây là toàn bộ mã ACQ bạn yêu cầu, đã gom theo đường kính để dễ tra cứu và SEO theo cụm từ khóa “ACQ + Ø + stroke”.

ACQ Ø12

ACQ12X5	ACQ12X10	ACQ12X15	ACQ12X20
ACQ12X25	ACQ12X30	ACQ12X35	ACQ12X40
ACQ12X45	ACQ12X50	ACQ12X60	ACQ12X70

ACQ Ø16

ACQ16X5	ACQ16X10	ACQ16X15	ACQ16X20
ACQ16X25	ACQ16X30	ACQ16X35	ACQ16X40
ACQ16X45	ACQ16X50	ACQ16X60	ACQ16X70
ACQ16X75	ACQ16X80

ACQ Ø20

ACQ20X5	ACQ20X10	ACQ20X15	ACQ20X20
ACQ20X25	ACQ20X30	ACQ20X35	ACQ20X40
ACQ20X45	ACQ20X50	ACQ20X60	ACQ20X70
ACQ20X75	ACQ20X80	ACQ20X90	ACQ20X100
ACQ20X110	ACQ20X120	ACQ20X130

ACQ Ø25

ACQ25X5	ACQ25X10	ACQ25X15	ACQ25X20
ACQ25X25	ACQ25X30	ACQ25X35	ACQ25X40
ACQ25X45	ACQ25X50	ACQ25X60	ACQ25X70
ACQ25X75	ACQ25X80	ACQ25X90	ACQ25X100
ACQ25X110	ACQ25X120	ACQ25X130

ACQ Ø32

ACQ32X5	ACQ32X10	ACQ32X15	ACQ32X20
ACQ32X25	ACQ32X30	ACQ32X35	ACQ32X40
ACQ32X45	ACQ32X50	ACQ32X60	ACQ32X70
ACQ32X75	ACQ32X80	ACQ32X90	ACQ32X100
ACQ32X125	ACQ32X150	ACQ32X175	ACQ32X200
ACQ32X250	ACQ32X300

ACQ Ø40

ACQ40X5	ACQ40X10	ACQ40X15	ACQ40X20
ACQ40X25	ACQ40X30	ACQ40X35	ACQ40X40
ACQ40X45	ACQ40X50	ACQ40X60	ACQ40X70
ACQ40X75	ACQ40X80	ACQ40X90	ACQ40X100
ACQ40X125	ACQ40X150	ACQ40X175	ACQ40X200
ACQ40X250	ACQ40X300

ACQ Ø50

ACQ50X5	ACQ50X10	ACQ50X15	ACQ50X20
ACQ50X25	ACQ50X30	ACQ50X35	ACQ50X40
ACQ50X45	ACQ50X50	ACQ50X60	ACQ50X70
ACQ50X75	ACQ50X80	ACQ50X90	ACQ50X100
ACQ50X125	ACQ50X150	ACQ50X175	ACQ50X200
ACQ50X250	ACQ50X300

ACQ Ø63

ACQ63X5	ACQ63X10	ACQ63X15	ACQ63X20
ACQ63X25	ACQ63X30	ACQ63X35	ACQ63X40
ACQ63X45	ACQ63X50	ACQ63X60	ACQ63X70
ACQ63X75	ACQ63X80	ACQ63X90	ACQ63X100
ACQ63X125	ACQ63X150	ACQ63X175	ACQ63X200
ACQ63X250	ACQ63X300

ACQ Ø80

ACQ80X5	ACQ80X10	ACQ80X15	ACQ80X20
ACQ80X25	ACQ80X30	ACQ80X35	ACQ80X40
ACQ80X45	ACQ80X50	ACQ80X60	ACQ80X70
ACQ80X75	ACQ80X80	ACQ80X90	ACQ80X100
ACQ80X125	ACQ80X150	ACQ80X175	ACQ80X200
ACQ80X250	ACQ80X300

ACQ Ø100

ACQ100X5	ACQ100X10	ACQ100X15	ACQ100X20
ACQ100X25	ACQ100X30	ACQ100X35	ACQ100X40
ACQ100X45	ACQ100X50	ACQ100X60	ACQ100X70
ACQ100X75	ACQ100X80	ACQ100X90	ACQ100X100
ACQ100X125	ACQ100X150	ACQ100X175	ACQ100X200
ACQ100X250	ACQ100X300

Ứng dụng tiêu biểu của xi lanh compact ACQ

Cơ cấu kẹp sản phẩm, kẹp phôi, kẹp định vị trong máy lắp ráp.
Cơ cấu chặn – đẩy – gạt trên băng tải, máy đóng gói.
Máy dán nhãn, chiết rót, đóng thùng – yêu cầu nhịp nhanh, độ tin cậy cao.
Ngành điện tử, thực phẩm, dược – cần thiết bị gọn và dễ vệ sinh/bảo trì.

Câu hỏi thường gặp (FAQ)

“Ty ren trong” có lợi gì khi lắp cơ cấu?

Ty ren trong giúp lắp đầu chụp/khớp nối/pát gá nhanh, gọn, ít chiếm chiều dài tổng thể – rất phù hợp cơ cấu compact.

Chọn Ø theo lực như thế nào?

Lực phụ thuộc đường kính piston và áp suất làm việc. Cần biết tải/ma sát/cơ cấu để chọn Ø tối ưu. Nếu cần lực lớn trong không gian hẹp, ưu tiên tăng Ø thay vì tăng hành trình.

ACQ có phù hợp chạy nhịp cao không?

Có. Dòng compact được dùng nhiều trong máy tự động nhịp cao. Khuyến nghị dùng khí sạch qua FRL và set giảm chấn/tiết lưu phù hợp.
