Tính năng nổi bật:

Xi lanh ACE-SB – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh khí nén compact cao cấp, kết hợp thiết kế ty ren ngoài và tích hợp sẵn từ tính, mang lại giải pháp tối ưu cho các hệ thống tự động hóa yêu cầu lắp đặt linh hoạt, phản hồi vị trí chính xác và vận hành ổn định. Với cấu trúc thân nhỏ gọn, chiều dài tổng thể ngắn, ACE-SB Airtac đặc biệt phù hợp cho các cơ cấu kẹp – chặn – đẩy – gắp – phân loại – cấp phôi trong máy đóng gói, dây chuyền sản xuất và robot công nghiệp. Điểm nổi bật của dòng ACE-SB là đầu ty ren ngoài giúp kết nối nhanh với khớp nối, đầu ty hoặc cơ cấu cơ khí, đồng thời piston tích hợp nam châm cho phép gắn cảm biến hành trình (reed sensor/solid state) để theo dõi vị trí chính xác và truyền tín hiệu về PLC. Sản phẩm được chế tạo từ hợp kim nhôm chất lượng cao, kết hợp hệ thống phớt kín khí bền bỉ giúp giảm ma sát, chống rò rỉ và đảm bảo độ lặp lại cao trong vận hành liên tục. Với dải đường kính từ Ø12 đến Ø125 và nhiều tùy chọn hành trình lên đến 300mm, xi lanh ACE-SB đáp ứng linh hoạt nhiều yêu cầu kỹ thuật trong công nghiệp. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc.

Xi lanh ACE-SB – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

ACE-SB Series – Xi lanh Airtac ty ren ngoài, sẵn từ tính (Magnetic Piston Rod Thread)

Ty ren ngoài: lắp gá linh hoạt (đầu kẹp, pusher, chặn, cơ cấu kẹp…) – thao tác nhanh, chuẩn cơ khí.
Sẵn từ tính: hỗ trợ gắn cảm biến từ (reed/solid) để lấy tín hiệu hành trình, phù hợp tự động hóa.
Dải kích thước đầy đủ: bore Ø12–Ø125, hành trình đa dạng từ 5 đến 300 mm (tùy bore).
Vận hành ổn định: cấu trúc khí nén công nghiệp, độ lặp tốt, phù hợp chu kỳ làm việc cao.
Dễ chọn mã – dễ thay thế: mã hóa rõ theo bore x stroke + hậu tố SB.

Xi lanh Airtac ACE-SB Ty ren ngoài Sẵn từ tính Bore Ø12–Ø125 Stroke 5–300mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Khoa Kim Việt Nam – Cung cấp xi lanh Airtac chính hãng: ACE-SB, SC/SI, MAL, compact… kèm cảm biến từ, van điện từ, cút nối nhanh, ống khí. (Bố cục bài viết giữ theo template đang dùng)

ACE-SB – xi lanh khí nén Airtac ty ren ngoài, sẵn từ tính, tối ưu cho tự động hóa.

Xi lanh ACE-SB ty ren ngoài, sẵn từ tính là gì?

ACE-SB Series là dòng xi lanh khí nén Airtac thiết kế theo hướng “gọn – dễ lắp – dễ lấy tín hiệu”. Điểm nhận diện chính của ACE-SB là ty ren ngoài (giúp gá cơ cấu nhanh, chuẩn hóa gá lắp) và piston sẵn từ tính để dùng với cảm biến từ (reed switch/solid state) theo dõi vị trí hành trình. Trong thực tế nhà máy, ACE-SB thường được chọn cho các cơ cấu: đẩy – chặn – kẹp – gắp – phân loại – cấp phôi… nơi cần kích thước gọn, thao tác lắp nhanh và có tín hiệu phản hồi cho PLC.

Gợi ý: Nếu dây chuyền cần “xác nhận xy lanh đã tới vị trí” để liên động an toàn, ACE-SB (có từ tính) giúp lắp cảm biến thuận lợi và giảm lỗi vận hành.

Cấu tạo & nguyên lý làm việc (tối ưu cho tự động hóa)

Thành phần chính

Thân xi lanh: kết cấu gọn, bền, phù hợp lắp trong tủ/máy hạn chế không gian.
Piston sẵn từ: tích hợp nam châm để cảm biến nhận tín hiệu vị trí.
Ty ren ngoài: dễ gắn phụ kiện đầu ty, tăng độ linh hoạt gá lắp.
Phớt – gioăng: đảm bảo độ kín, giảm rò khí, tăng độ bền chu kỳ.
Cổng cấp/xả: kết nối khí nén theo thiết kế máy (thường đi cùng cút nối nhanh).

Nguyên lý hoạt động

Khi cấp khí vào buồng A, piston dịch chuyển làm ty tiến; cấp khí vào buồng B thì ty lùi (tùy cấu hình tác động). Nam châm trên piston di chuyển theo, giúp cảm biến gắn ngoài thân nhận biết vị trí “đến hành trình”.

Điểm mạnh của ACE-SB là bạn có thể vừa tối ưu cơ khí (nhờ ty ren ngoài), vừa tối ưu điều khiển (nhờ từ tính – gắn cảm biến), giảm rủi ro “đi sai chu trình” trong dây chuyền tự động.

Vì sao ACE-SB được dùng nhiều trong máy tự động?

Lắp cơ khí nhanh: ty ren ngoài giúp thay đầu kẹp/đầu đẩy nhanh, dễ chuẩn hóa đồ gá.
Hỗ trợ cảm biến từ: dễ set điểm hành trình, thuận lợi liên động PLC – nâng an toàn.
Độ lặp tốt: phù hợp máy chạy nhịp, chạy chu kỳ cao.
Đủ dải bore & stroke: chọn đúng lực đẩy và hành trình, tránh “thừa lực – thừa kích thước”.
Chi phí tối ưu: dễ dự phòng kho, thay thế nhanh, giảm thời gian dừng máy.

Thông số kỹ thuật & gợi ý lựa chọn

Hạng mục	Gợi ý / ý nghĩa thực tế
Bore (đường kính piston)	Quyết định lực đẩy/kéo. Bore lớn → lực lớn hơn nhưng kích thước tăng.
Stroke (hành trình)	Quyết định độ dịch chuyển. Chọn vừa đủ để tránh dài quá gây rung/giảm tuổi thọ.
Ty ren ngoài	Thuận tiện gắn đầu nối/đồ gá; dễ tháo lắp bảo trì.
Từ tính (magnetic)	Cho phép gắn cảm biến từ để lấy tín hiệu hành trình – phù hợp tự động hóa/PLC.

Mẹo chọn nhanh: nếu cần “xác nhận tới vị trí” → chọn ACE-SB + cảm biến từ; nếu cần lực lớn hơn → tăng bore; nếu hành trình dài và tải lớn → cân nhắc thêm dẫn hướng hoặc chọn series phù hợp với tải lệch.

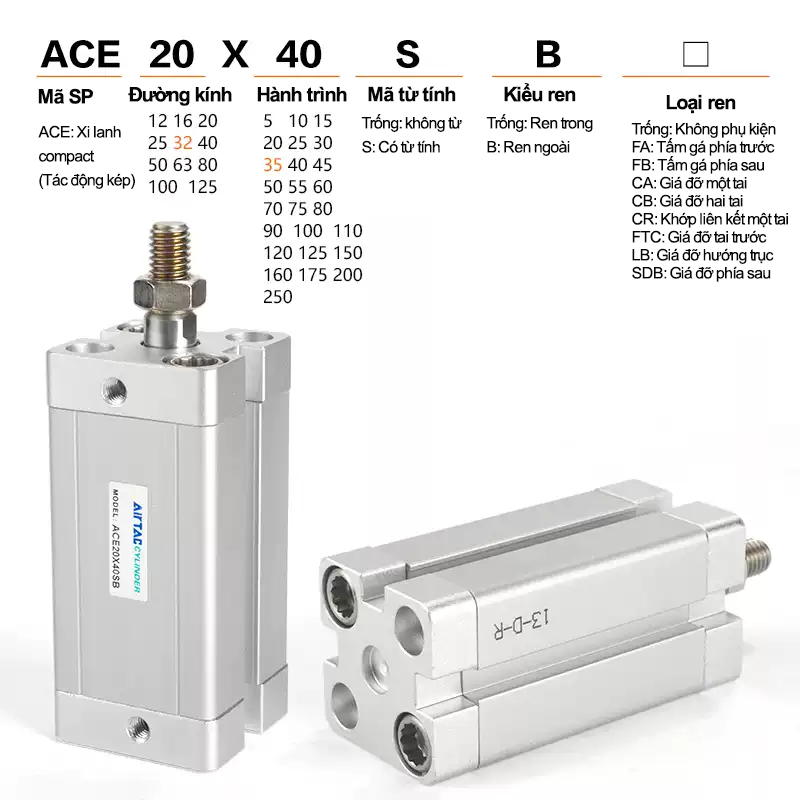

Cách đọc mã ACE-SB để chọn đúng (tránh nhầm bore/stroke)

Mã ACE-SB thường theo cấu trúc: ACE{Bore}X{Stroke}SB. Ví dụ: ACE32X100SB nghĩa là bore Ø32, hành trình 100 mm, bản SB (ty ren ngoài + sẵn từ tính).

Bore: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125
Stroke: 5–300 mm tùy bore (bore lớn thường có stroke dài hơn)
SB: phiên bản ty ren ngoài + piston từ (gắn cảm biến)

Ứng dụng tiêu biểu của xi lanh Airtac ACE-SB

Máy đóng gói/chiết rót/dán nhãn: cơ cấu đẩy – chặn – kẹp sản phẩm.
Robot gắp đặt: kẹp/đẩy nhẹ, cần phản hồi hành trình bằng cảm biến.
Jig gá – đồ gá lắp ráp: định vị, đẩy phôi, chặn hành trình.
Dây chuyền phân loại: đóng/mở chặn, chuyển hướng sản phẩm, điều khiển theo PLC.
Thiết bị tự động trong xưởng: cơ cấu gõ, đẩy, cấp phôi, nạp liệu.

Câu hỏi thường gặp (FAQ)

ACE-SB “sẵn từ tính” nghĩa là gì?

Piston tích hợp nam châm, cho phép gắn cảm biến từ bên ngoài thân để nhận biết vị trí hành trình (tới/ra/về).

Ty ren ngoài có lợi gì khi lắp máy?

Dễ gắn đầu ty (đầu kẹp/đầu đẩy), dễ tháo thay đồ gá, thuận tiện chuẩn hóa cơ khí cho nhiều máy cùng loại.

Chọn bore/stroke thế nào để tối ưu?

Chọn bore theo lực yêu cầu và áp suất hệ thống; chọn stroke vừa đủ hành trình làm việc. Với tải lệch hoặc hành trình dài, cân nhắc thêm dẫn hướng hoặc cấu hình cơ khí chống rung.

Bảng mã sản phẩm đầy đủ – Airtac ACE-SB (ty ren ngoài, sẵn từ tính)

Dưới đây là đầy đủ mã theo bore và stroke (đúng như danh sách bạn cung cấp). Mẹo: dùng “Ctrl + F” để tìm nhanh hành trình bạn cần.

Bore Ø12 – ACE12X…SB

ACE12X5SB ACE12X10SB ACE12X15SB ACE12X20SB ACE12X25SB ACE12X30SB ACE12X35SB ACE12X40SB ACE12X45SB ACE12X50SB

Bore Ø16 – ACE16X…SB

ACE16X5SB ACE16X10SB ACE16X15SB ACE16X20SB ACE16X25SB ACE16X30SB ACE16X35SB ACE16X40SB ACE16X45SB ACE16X50SB ACE16X55SB ACE16X60SB ACE16X70SB ACE16X75SB

Bore Ø20 – ACE20X…SB

ACE20X5SB ACE20X10SB ACE20X15SB ACE20X20SB ACE20X25SB ACE20X30SB ACE20X35SB ACE20X40SB ACE20X45SB ACE20X50SB ACE20X55SB ACE20X60SB ACE20X70SB ACE20X75SB ACE20X80SB ACE20X90SB ACE20X100SB

Bore Ø25 – ACE25X…SB

ACE25X5SB ACE25X10SB ACE25X15SB ACE25X20SB ACE25X25SB ACE25X30SB ACE25X35SB ACE25X40SB ACE25X45SB ACE25X50SB ACE25X55SB ACE25X60SB ACE25X70SB ACE25X75SB ACE25X80SB ACE25X90SB ACE25X100SB ACE25X110SB ACE25X120SB ACE25X125SB ACE25X150SB

Bore Ø32 – ACE32X…SB

ACE32X5SB ACE32X10SB ACE32X15SB ACE32X20SB ACE32X25SB ACE32X30SB ACE32X35SB ACE32X40SB ACE32X45SB ACE32X50SB ACE32X55SB ACE32X60SB ACE32X70SB ACE32X75SB ACE32X80SB ACE32X90SB ACE32X100SB ACE32X110SB ACE32X120SB ACE32X125SB ACE32X150SB ACE32X160SB ACE32X175SB ACE32X200SB

Bore Ø40 – ACE40X…SB

ACE40X5SB ACE40X10SB ACE40X15SB ACE40X20SB ACE40X25SB ACE40X30SB ACE40X35SB ACE40X40SB ACE40X45SB ACE40X50SB ACE40X55SB ACE40X60SB ACE40X70SB ACE40X75SB ACE40X80SB ACE40X90SB ACE40X100SB ACE40X110SB ACE40X120SB ACE40X125SB ACE40X150SB ACE40X160SB ACE40X175SB ACE40X200SB

Bore Ø50 – ACE50X…SB

ACE50X5SB ACE50X10SB ACE50X15SB ACE50X20SB ACE50X25SB ACE50X30SB ACE50X35SB ACE50X40SB ACE50X45SB ACE50X50SB ACE50X55SB ACE50X60SB ACE50X70SB ACE50X75SB ACE50X80SB ACE50X90SB ACE50X100SB ACE50X110SB ACE50X120SB ACE50X125SB ACE50X150SB ACE50X160SB ACE50X175SB ACE50X200SB ACE50X225SB ACE50X250SB

Bore Ø63 – ACE63X…SB

ACE63X5SB ACE63X10SB ACE63X15SB ACE63X20SB ACE63X25SB ACE63X30SB ACE63X35SB ACE63X40SB ACE63X45SB ACE63X50SB ACE63X55SB ACE63X60SB ACE63X70SB ACE63X75SB ACE63X80SB ACE63X90SB ACE63X100SB ACE63X110SB ACE63X120SB ACE63X125SB ACE63X150SB ACE63X160SB ACE63X175SB ACE63X200SB ACE63X225SB ACE63X250SB

Bore Ø80 – ACE80X…SB

ACE80X5SB ACE80X10SB ACE80X15SB ACE80X20SB ACE80X25SB ACE80X30SB ACE80X35SB ACE80X40SB ACE80X45SB ACE80X50SB ACE80X55SB ACE80X60SB ACE80X70SB ACE80X75SB ACE80X80SB ACE80X90SB ACE80X100SB ACE80X110SB ACE80X120SB ACE80X125SB ACE80X150SB ACE80X160SB ACE80X175SB ACE80X200SB ACE80X225SB ACE80X250SB ACE80X275SB ACE80X300SB

Bore Ø100 – ACE100X…SB

ACE100X5SB ACE100X10SB ACE100X15SB ACE100X20SB ACE100X25SB ACE100X30SB ACE100X35SB ACE100X40SB ACE100X45SB ACE100X50SB ACE100X55SB ACE100X60SB ACE100X70SB ACE100X75SB ACE100X80SB ACE100X90SB ACE100X100SB ACE100X110SB ACE100X120SB ACE100X125SB ACE100X150SB ACE100X160SB ACE100X175SB ACE100X200SB ACE100X225SB ACE100X250SB ACE100X275SB ACE100X300SB

Bore Ø125 – ACE125X…SB

ACE125X5SB ACE125X10SB ACE125X15SB ACE125X20SB ACE125X25SB ACE125X30SB ACE125X35SB ACE125X40SB ACE125X45SB ACE125X50SB ACE125X55SB ACE125X60SB ACE125X70SB ACE125X75SB ACE125X80SB ACE125X90SB ACE125X100SB ACE125X110SB ACE125X120SB ACE125X125SB ACE125X150SB ACE125X160SB ACE125X175SB ACE125X200SB ACE125X225SB ACE125X250SB ACE125X275SB ACE125X300SB
