Tính năng nổi bật:

Xi lanh ACE-S – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh khí nén compact cao cấp, nổi bật với thiết kế ty ren trong (female thread) và tích hợp sẵn từ tính, giúp tối ưu khả năng lắp đặt và giám sát hành trình trong các hệ thống tự động hóa. Với cấu trúc nhỏ gọn, chiều dài tổng thể ngắn, ACE-S Airtac đặc biệt phù hợp cho các cơ cấu kẹp – chặn – đẩy – gắp – định vị – nâng hạ nhẹ trong máy đóng gói, dây chuyền sản xuất, robot gắp đặt và các cụm cơ khí yêu cầu độ chính xác cao. Điểm mạnh của dòng ACE-S là đầu ty ren trong giúp lắp phụ kiện nhanh gọn, tăng tính thẩm mỹ và độ chắc chắn, đồng thời piston tích hợp nam châm cho phép gắn cảm biến hành trình (reed sensor/solid state) để theo dõi vị trí chính xác và kết nối hiệu quả với hệ thống PLC. Sản phẩm được chế tạo từ hợp kim nhôm chất lượng cao, kết hợp phớt kín khí bền bỉ giúp giảm ma sát, chống rò rỉ và đảm bảo vận hành ổn định trong môi trường công nghiệp liên tục. Với đa dạng kích thước từ Ø12 đến Ø125 và nhiều tùy chọn hành trình, xi lanh ACE-S đáp ứng linh hoạt các yêu cầu kỹ thuật. Khoa Kim Việt Nam cam kết cung cấp sản phẩm Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, tư vấn kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc.

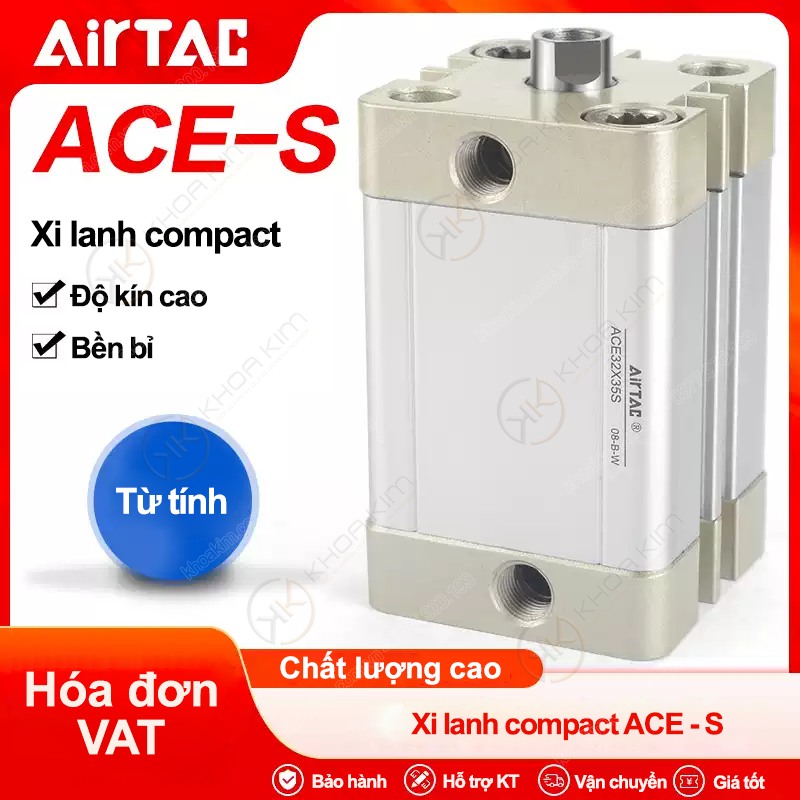

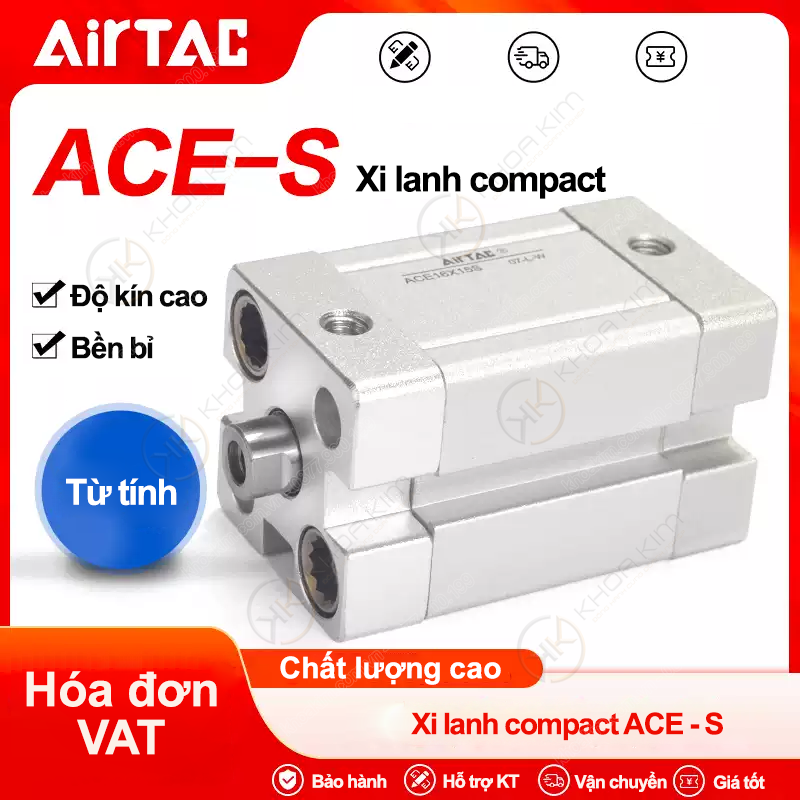

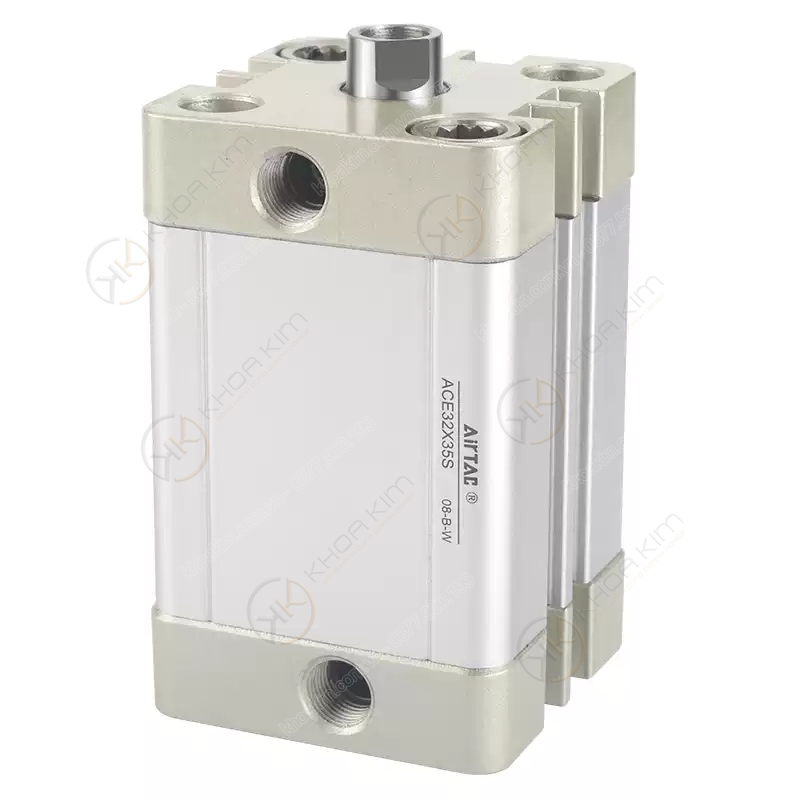

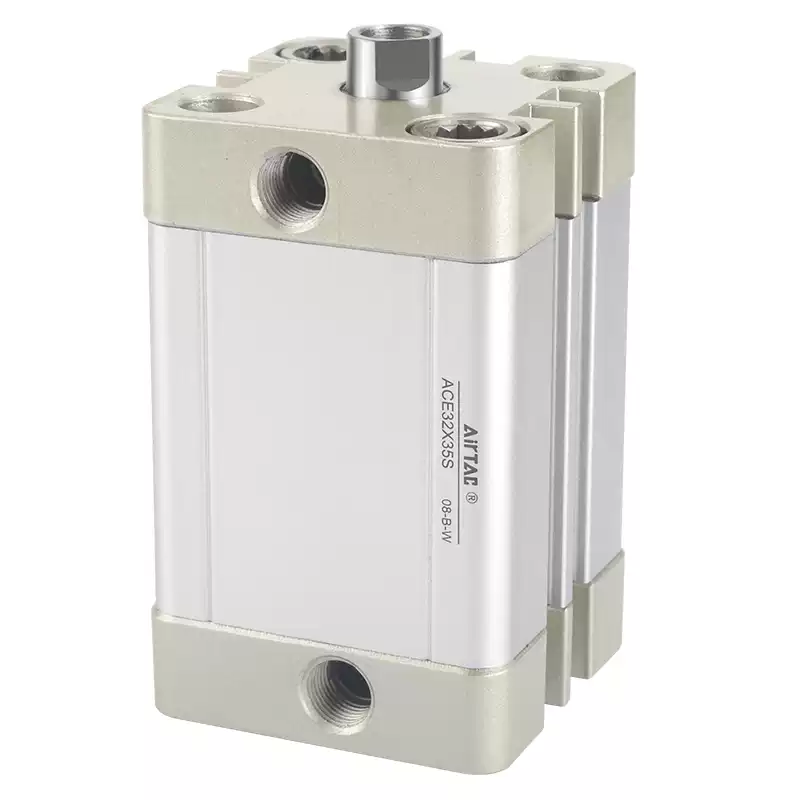

Xi lanh ACE-S – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

ACE-S Series – Xi lanh Airtac ty ren trong, sẵn từ tính (Magnetic, Female Thread Rod)

Ty ren trong (female thread): lắp phụ kiện đầu ty nhanh, gọn (khớp nối, đầu kẹp, pat…); dễ đồng bộ cơ cấu.
Sẵn từ tính (S): piston có nam châm – dễ gắn cảm biến hành trình (reed/solid state) để lấy tín hiệu về PLC.
Vận hành ổn định: phù hợp máy chạy nhịp, đóng gói, gắp đặt, chặn đẩy, cơ cấu kẹp – đẩy.
Đủ dải đường kính & hành trình: Ø12 → Ø125, hành trình ngắn/tiêu chuẩn tới 200mm (tùy size).

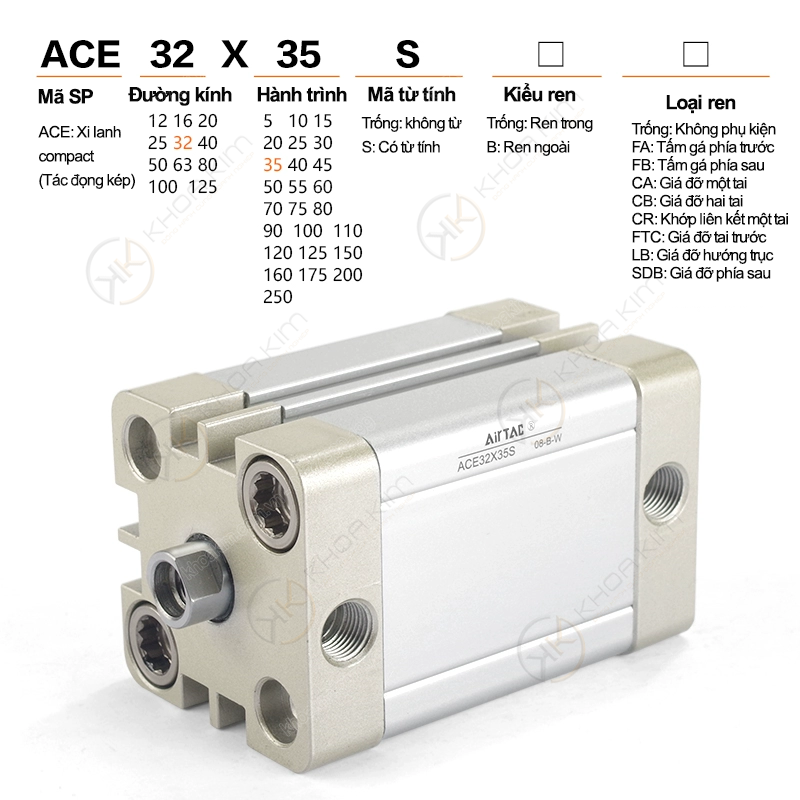

Dễ chọn mã – dễ thay thế: mã hóa theo quy tắc ACE[Ø]X[Stroke]S.

Xi lanh Airtac Ty ren trong Sẵn từ tính (Magnetic) Ø12–Ø125

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã ACE-S

Khoa Kim Việt Nam – Cung cấp xi lanh Airtac chính hãng, cảm biến từ, van điện từ, cút nối nhanh, ống khí PU/PA/PE, FRL…

ACE-S – xi lanh Airtac ty ren trong, piston có nam châm, tối ưu cho tự động hóa cần cảm biến hành trình.

Xi lanh ACE-S Airtac là gì?

ACE-S Series là dòng xi lanh khí nén Airtac với đặc điểm nhận diện: ty ren trong (female thread rod end) và sẵn từ tính (hậu tố S). Đây là lựa chọn rất phổ biến trong dây chuyền tự động vì vừa gọn cơ khí (lắp phụ kiện đầu ty nhanh), vừa dễ tích hợp cảm biến hành trình để “báo vị trí” về PLC/Controller. Trong thực tế vận hành nhà máy, ACE-S thường được dùng cho các cơ cấu: kẹp – đẩy – chặn – gắp, nâng hạ nhẹ, đóng mở cửa chắn, định vị sản phẩm, và các máy chạy chu kỳ cao. Khi cần kiểm soát trình tự (sequence) chính xác, cảm biến từ gắn trên thân xi lanh là “vũ khí” cực hiệu quả.

Cấu tạo & nguyên lý vận hành (ty ren trong + từ tính)

Các thành phần chính

Ống/Thân xi lanh: giữ áp, dẫn hướng chuyển động piston.
Piston có nam châm (Magnetic): tạo từ trường để cảm biến nhận biết vị trí.
Ty (rod) & đầu ty ren trong: lắp đầu kẹp/khớp nối bằng bulong/ty ren phù hợp.
Phớt (seal) & vòng đệm: chống rò, giữ lực ổn định, tăng tuổi thọ.
Nắp đầu/nắp đuôi: cổng cấp/xả khí, cố định kết cấu.

Nguyên lý hoạt động

Khi cấp khí vào buồng A, piston di chuyển kéo ty đi theo hướng tiến; khi cấp khí vào buồng B, piston đổi chiều kéo ty lùi. Nam châm trên piston tạo từ trường xuyên qua thành ống, giúp cảm biến từ nhận biết khi piston đi qua vị trí gắn cảm biến. Với thiết kế ty ren trong, bạn có thể lắp phụ kiện đầu ty nhanh, gọn, giảm “cồng kềnh” so với một số kiểu ty khác, đồng thời dễ chuẩn hóa đồ gá.

Vì sao nên chọn xi lanh ACE-S (từ tính) cho tự động hóa?

Dễ gắn cảm biến hành trình: tăng độ tin cậy sequence, giảm lỗi do cơ cấu “chưa về vị trí”.
Ty ren trong gọn: tối ưu không gian, phù hợp máy nhỏ, cụm cơ khí dày đặc.
Ổn định – dễ bảo trì: cấu hình phổ biến, dễ thay thế theo mã chuẩn ACE[Ø]X[Stroke]S.
Dải size rộng: từ Ø12 tới Ø125, đáp ứng từ cơ cấu nhỏ tới tải lớn hơn.
Tối ưu chi phí vận hành: giảm dừng máy nhờ phát hiện vị trí bằng cảm biến từ.

Thông số kỹ thuật chính (tham khảo)

Hạng mục	Giá trị / mô tả
Loại xi lanh	Tác động kép (double acting), ty ren trong
Từ tính	Có (hậu tố S) – tương thích cảm biến từ
Đường kính (bore)	Ø12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125
Hành trình (stroke)	Từ 5 mm đến 200 mm (tùy đường kính)
Khuyến nghị khí cấp	Khí nén sạch, nên qua bộ lọc – điều áp (FRL) để tăng tuổi thọ

Tip kỹ sư: Nếu máy chạy nhanh/nhịp cao, hãy ưu tiên kiểm soát tốc độ bằng van tiết lưu + đệm cuối hành trình phù hợp, đồng thời bố trí cảm biến từ ở vị trí “an toàn” để giảm va đập.

Cách chọn đúng mã ACE-S (đường kính × hành trình)

Chọn đường kính (Ø): Ø càng lớn → lực càng lớn (phù hợp tải nặng hơn) nhưng tiêu thụ khí nhiều hơn.
Chọn hành trình (Stroke): đủ để hoàn thành thao tác + chừa biên an toàn (tránh “cụt hành trình”).
Chọn kiểu ty: ACE-S là ty ren trong – tiện lắp phụ kiện đầu ty bằng bu lông/ty phù hợp.
Chọn cảm biến: vì “S” đã có nam châm, bạn chỉ cần chọn loại cảm biến từ phù hợp điện áp/tín hiệu (NPN/PNP, reed/solid state).

Bảng mã sản phẩm đầy đủ – Xi lanh ACE-S Airtac (ty ren trong, sẵn từ tính)

Dưới đây là toàn bộ mã theo từng đường kính Ø và hành trình, đúng danh sách bạn cung cấp.

ACE Ø12 (12mm)

ACE12X5S · ACE12X10S · ACE12X15S · ACE12X20S · ACE12X25S · ACE12X30S · ACE12X35S · ACE12X40S · ACE12X45S · ACE12X50S

ACE Ø16 (16mm)

ACE16X5S · ACE16X10S · ACE16X15S · ACE16X20S · ACE16X25S · ACE16X30S · ACE16X35S · ACE16X40S · ACE16X45S · ACE16X50S · ACE16X55S · ACE16X60S · ACE16X70S · ACE16X75S

ACE Ø20 (20mm)

ACE20X5S · ACE20X10S · ACE20X15S · ACE20X20S · ACE20X25S · ACE20X30S · ACE20X35S · ACE20X40S · ACE20X45S · ACE20X50S · ACE20X55S · ACE20X60S · ACE20X70S · ACE20X75S · ACE20X80S · ACE20X100S

ACE Ø25 (25mm)

ACE25X5S · ACE25X10S · ACE25X15S · ACE25X20S · ACE25X25S · ACE25X30S · ACE25X35S · ACE25X40S · ACE25X45S · ACE25X50S · ACE25X55S · ACE25X60S · ACE25X70S · ACE25X75S · ACE25X80S · ACE25X100S · ACE25X125S · ACE25X150S

ACE Ø32 (32mm)

ACE32X5S · ACE32X10S · ACE32X15S · ACE32X20S · ACE32X25S · ACE32X30S · ACE32X35S · ACE32X40S · ACE32X45S · ACE32X50S · ACE32X55S · ACE32X60S · ACE32X70S · ACE32X75S · ACE32X80S · ACE32X100S · ACE32X125S · ACE32X150S · ACE32X175S · ACE32X200S

ACE Ø40 (40mm)

ACE40X5S · ACE40X10S · ACE40X15S · ACE40X20S · ACE40X25S · ACE40X30S · ACE40X35S · ACE40X40S · ACE40X45S · ACE40X50S · ACE40X55S · ACE40X60S · ACE40X70S · ACE40X75S · ACE40X80S · ACE40X100S · ACE40X125S · ACE40X150S · ACE40X175S · ACE40X200S

ACE Ø50 (50mm)

ACE50X5S · ACE50X10S · ACE50X15S · ACE50X20S · ACE50X25S · ACE50X30S · ACE50X35S · ACE50X40S · ACE50X45S · ACE50X50S · ACE50X55S · ACE50X60S · ACE50X70S · ACE50X75S · ACE50X80S · ACE50X100S · ACE50X125S · ACE50X150S · ACE50X175S · ACE50X200S

ACE Ø63 (63mm)

ACE63X5S · ACE63X10S · ACE63X15S · ACE63X20S · ACE63X25S · ACE63X30S · ACE63X35S · ACE63X40S · ACE63X45S · ACE63X50S · ACE63X55S · ACE63X60S · ACE63X70S · ACE63X75S · ACE63X80S · ACE63X100S · ACE63X125S · ACE63X150S · ACE63X160S · ACE63X175S · ACE63X200S

ACE Ø80 (80mm)

ACE80X5S · ACE80X10S · ACE80X15S · ACE80X20S · ACE80X25S · ACE80X30S · ACE80X35S · ACE80X40S · ACE80X45S · ACE80X50S · ACE80X55S · ACE80X60S · ACE80X70S · ACE80X75S · ACE80X80S · ACE80X100S · ACE80X125S · ACE80X150S · ACE80X175S · ACE80X200S

ACE Ø100 (100mm)

ACE100X5S · ACE100X10S · ACE100X15S · ACE100X20S · ACE100X25S · ACE100X30S · ACE100X35S · ACE100X40S · ACE100X45S · ACE100X50S · ACE100X55S · ACE100X60S · ACE100X70S · ACE100X75S · ACE100X80S · ACE100X100S · ACE100X125S · ACE100X150S · ACE100X175S · ACE100X200S

ACE Ø125 (125mm)

ACE125X5S · ACE125X10S · ACE125X15S · ACE125X20S · ACE125X25S · ACE125X30S · ACE125X35S · ACE125X40S · ACE125X45S · ACE125X50S · ACE125X55S · ACE125X60S · ACE125X70S · ACE125X75S · ACE125X80S · ACE125X100S · ACE125X125S · ACE125X150S · ACE125X175S · ACE125X200S

Hướng dẫn lắp đặt & sử dụng an toàn (khuyến nghị kỹ sư)

Kiểm tra đường khí: dùng FRL (lọc – điều áp) để khí sạch, ổn định áp.
Canh đồng trục cơ khí: tránh lệch tâm gây mòn phớt/ty, giảm tuổi thọ.
Chọn ống & cút đúng cỡ: đảm bảo lưu lượng đủ để xi lanh đạt tốc độ mong muốn.
Điều chỉnh tốc độ: dùng van tiết lưu một chiều để tránh va đập cuối hành trình.
Lắp cảm biến từ: đặt cảm biến ở vị trí “bắt tín hiệu” ổn định, tránh rung/va chạm trực tiếp.

Mẹo: Nếu thao tác gắp/kẹp cần chính xác, hãy lấy tín hiệu cảm biến “về hết” và “ra hết” để khóa liên động (interlock) chống lỗi chu trình.

Ứng dụng tiêu biểu của xi lanh ACE-S

Máy đóng gói, chiết rót, dán nhãn, phân loại – cần cảm biến hành trình để đồng bộ nhịp.
Cơ cấu kẹp – chặn – đẩy – gắp trong robot/cơ cấu pick & place.
Dây chuyền lắp ráp điện tử, cơ khí chính xác – yêu cầu lặp lại ổn định.
Hệ thống tự động hóa nhà xưởng: đóng mở cửa chắn, định vị, nâng hạ nhẹ.

Câu hỏi thường gặp (FAQ)

Ký hiệu “S” trong ACE-S nghĩa là gì?

“S” nghĩa là sẵn từ tính (piston có nam châm), cho phép gắn cảm biến từ để nhận biết vị trí hành trình.

Ty ren trong dùng để làm gì?

Ty ren trong giúp lắp phụ kiện đầu ty gọn và chắc, dễ đồng bộ đồ gá, phù hợp cơ cấu kẹp/đẩy/gắp trong máy tự động.

Chọn đường kính Ø như thế nào cho đúng lực?

Ø càng lớn lực càng mạnh nhưng tiêu thụ khí nhiều hơn. Nếu bạn gửi tải cần kéo/đẩy + áp làm việc + tốc độ mong muốn, kỹ sư có thể gợi ý Ø tối ưu để vừa đủ lực vừa tiết kiệm khí.
