Tính năng nổi bật:

Xi lanh ACE – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh compact khí nén chất lượng cao, được thiết kế tối ưu cho các hệ thống tự động hóa yêu cầu độ chính xác, độ bền và khả năng lắp đặt linh hoạt. Với cấu trúc thân nhỏ gọn, chiều dài tổng thể ngắn, xi lanh ACE Airtac giúp tiết kiệm không gian lắp đặt trong các máy móc, dây chuyền sản xuất, robot gắp đặt, cơ cấu kẹp – chặn – đẩy – định vị. Sản phẩm được chế tạo từ hợp kim nhôm cao cấp, kết hợp ty piston cứng và hệ thống phớt kín khí chất lượng cao, đảm bảo vận hành êm ái, hạn chế rò rỉ và duy trì hiệu suất ổn định trong môi trường làm việc liên tục. Xi lanh ACE còn nổi bật với khả năng tương thích đa dạng phụ kiện như chân đế, mặt bích, khớp nối, ty ren… giúp dễ dàng tích hợp vào nhiều kiểu cơ cấu cơ khí khác nhau. Với nhiều lựa chọn đường kính và hành trình, dòng ACE đáp ứng linh hoạt các yêu cầu kỹ thuật từ cơ bản đến nâng cao. Khi kết hợp với phụ kiện chuẩn Airtac, hệ thống vận hành sẽ đạt độ đồng tâm cao, giảm rung lắc và tăng tuổi thọ thiết bị. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc.

Xi lanh ACE – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

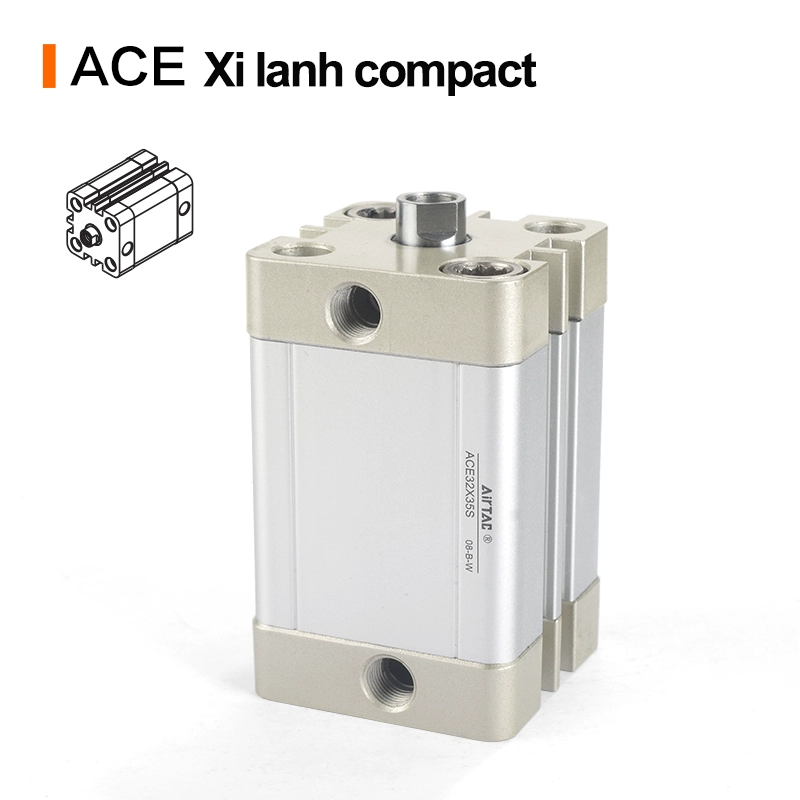

ACE Series – Xi lanh khí nén Airtac (Compact Cylinder ACE)

Xi lanh compact gọn nhẹ: tối ưu lắp đặt trong không gian hẹp, cơ cấu kẹp – đẩy – chặn.
Vận hành ổn định: phù hợp máy chạy nhịp, dây chuyền tự động hóa.
Dải đường kính rộng: Ø12 đến Ø125 mm; hành trình đa dạng theo nhu cầu.

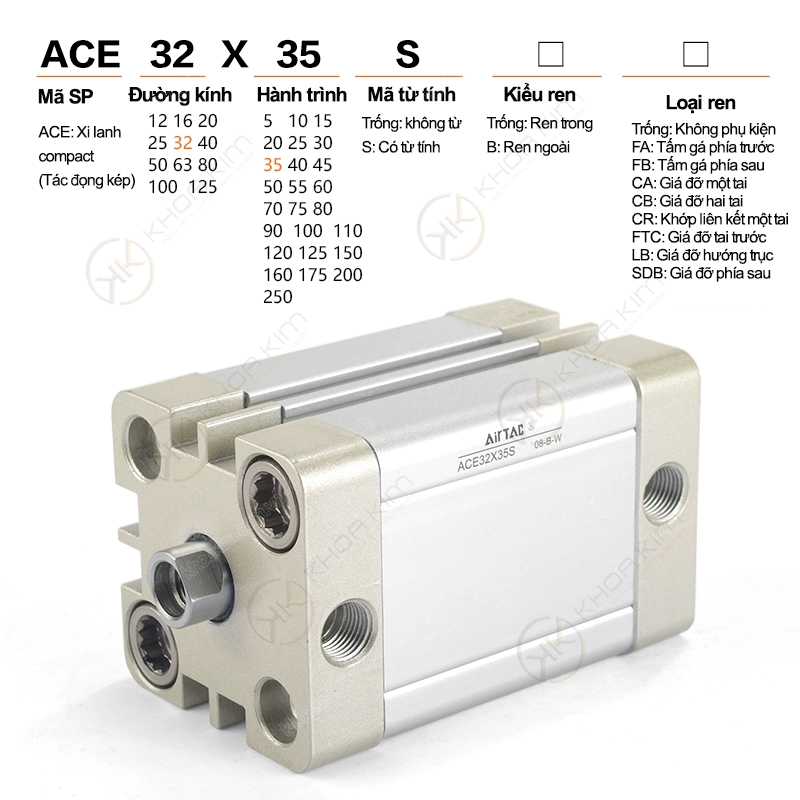

Dễ chọn mã: chuẩn mã ACE{Ø}X{hành trình}, thuận tiện thay thế & chuẩn hóa kho.
Ứng dụng linh hoạt: đóng gói, lắp ráp, cơ khí, thực phẩm, điện tử, băng tải.

Xi lanh compact Airtac ACE Series Ø12–Ø125 Hành trình đa dạng

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp xi lanh Airtac chính hãng (ACE, SC, SDA, MAL…), van điện từ, cút nối nhanh, ống khí và bộ xử lý khí.

ACE Series – xi lanh compact Airtac: gọn, dễ lắp, phù hợp cơ cấu kẹp/đẩy/chặn trong tự động hóa.

Xi lanh ACE Airtac là gì?

Xi lanh ACE Series của Airtac là dòng xi lanh khí nén dạng compact, tập trung vào tiêu chí nhỏ gọn – lắp đặt nhanh – vận hành ổn định. Dòng ACE thường được chọn khi bạn cần hành trình ngắn đến trung bình, nhưng vẫn muốn lực đẩy đủ mạnh, độ bền cao và dễ chuẩn hóa thay thế trong nhà máy. Với cách mã hóa đơn giản ACE{đường kính}X{hành trình}, kỹ sư có thể đọc mã và chọn đúng cấu hình rất nhanh. Ví dụ: ACE32X50 nghĩa là xi lanh đường kính Ø32 mm, hành trình 50 mm.

Cấu tạo chính & nguyên lý hoạt động

Thành phần chính

Thân xi lanh: thiết kế compact, tối ưu độ cứng vững.
Piston & ty: chuyển đổi năng lượng khí nén thành lực tuyến tính.
Phớt làm kín: hạn chế rò rỉ khí, tăng hiệu suất.
Bạc dẫn hướng: giảm mài mòn ty, tăng tuổi thọ.
Cổng cấp/xả khí: kết nối với van điện từ và đường ống.

Nguyên lý

Khi cấp khí vào buồng trước/sau piston, chênh áp tạo lực đẩy piston di chuyển, kéo theo ty xi lanh. Đảo chiều cấp khí (thường bằng van 5/2) giúp xi lanh tiến/lùi. Với thiết kế compact, ACE tối ưu không gian lắp đặt nhưng vẫn đảm bảo chuyển động ổn định.

Gợi ý: kết hợp van điện từ Airtac (4V/7V) + FRL để hệ thống bền và ít lỗi vặt.

Vì sao nên chọn xi lanh Airtac ACE?

Thiết kế compact: phù hợp máy nhỏ, tủ máy, cụm cơ cấu chật.
Dải size rộng: Ø12 → Ø125, đáp ứng từ cơ cấu nhẹ đến tải lớn.
Dễ chọn mã – dễ thay thế: mã rõ ràng theo đường kính và hành trình.
Hoạt động ổn định: phù hợp máy chạy nhịp, chu kỳ đóng/mở liên tục.
Chi phí hiệu quả: tối ưu cho nhà máy cần chuẩn hóa vật tư & bảo trì nhanh.

Thông số kỹ thuật (mô tả chung cho lựa chọn nhanh)

Hạng mục	Gợi ý / mô tả
Kiểu xi lanh	Compact cylinder (ACE Series)
Đường kính piston	Ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125
Hành trình	Đa dạng theo mã (5 → 300, tùy đường kính)
Ứng dụng	Kẹp/đẩy/chặn, đóng gói, lắp ráp, cơ cấu tuyến tính trong tự động hóa

Lưu ý: Thông số chi tiết về áp suất làm việc, lực đẩy theo áp, tốc độ, kiểu lắp, ren cổng… phụ thuộc datasheet cấu hình. Nếu bạn gửi nhu cầu tải – tốc độ – chu kỳ, mình có thể gợi ý nhanh đường kính và hành trình tối ưu.

Cách chọn đúng mã ACE (đường kính & hành trình)

Bước 1: Xác định lực cần thiết → chọn đường kính (Ø càng lớn lực càng mạnh).
Bước 2: Xác định quãng chạy thực tế → chọn hành trình (5/10/20/50/100/200… tùy cơ cấu).
Bước 3: Kiểm tra không gian lắp đặt (ACE compact phù hợp không gian hẹp).
Bước 4: Chọn van điều khiển phù hợp (thường 5/2 cho xy lanh tác động kép).

Ứng dụng tiêu biểu của xi lanh ACE Airtac

Máy đóng gói: đẩy/ép/đóng nắp, cơ cấu chặn phôi, đẩy sản phẩm.
Máy lắp ráp: kẹp giữ chi tiết, định vị, đẩy linh kiện.
Dây chuyền tự động: cơ cấu gắp – đặt, chặn – nhả, phân loại.
Ngành thực phẩm – dược – điện tử: cần chuyển động gọn, ổn định, dễ bảo trì.

Bảng mã sản phẩm đầy đủ – Xi lanh Airtac ACE Series

Dưới đây là toàn bộ mã ACE bạn yêu cầu, chia theo đường kính để dễ tra cứu & SEO theo cụm từ khóa “ACE12, ACE16, ACE20…”.

ACE12 (Ø12) – đầy đủ mã

ACE12X5 ACE12X10 ACE12X15 ACE12X20 ACE12X25 ACE12X30 ACE12X35 ACE12X40 ACE12X45 ACE12X50

ACE16 (Ø16) – đầy đủ mã

ACE16X5 ACE16X10 ACE16X15 ACE16X20 ACE16X25 ACE16X30 ACE16X35 ACE16X40 ACE16X45 ACE16X50 ACE16X55 ACE16X60 ACE16X70 ACE16X75

ACE20 (Ø20) – đầy đủ mã

ACE20X5 ACE20X10 ACE20X15 ACE20X20 ACE20X25 ACE20X30 ACE20X35 ACE20X40 ACE20X45 ACE20X50 ACE20X55 ACE20X60 ACE20X70 ACE20X75 ACE20X80 ACE20X90 ACE20X100

ACE25 (Ø25) – đầy đủ mã

ACE25X5 ACE25X10 ACE25X15 ACE25X20 ACE25X25 ACE25X30 ACE25X35 ACE25X40 ACE25X45 ACE25X50 ACE25X55 ACE25X60 ACE25X70 ACE25X75 ACE25X80 ACE25X90 ACE25X100 ACE25X110 ACE25X120 ACE25X125 ACE25X150

ACE32 (Ø32) – đầy đủ mã

ACE32X5 ACE32X10 ACE32X15 ACE32X20 ACE32X25 ACE32X30 ACE32X35 ACE32X40 ACE32X45 ACE32X50 ACE32X55 ACE32X60 ACE32X70 ACE32X75 ACE32X80 ACE32X90 ACE32X100 ACE32X110 ACE32X120 ACE32X125 ACE32X150 ACE32X160 ACE32X175 ACE32X200

ACE40 (Ø40) – đầy đủ mã

ACE40X5 ACE40X10 ACE40X15 ACE40X20 ACE40X25 ACE40X30 ACE40X35 ACE40X40 ACE40X45 ACE40X50 ACE40X55 ACE40X60 ACE40X70 ACE40X75 ACE40X80 ACE40X90 ACE40X100 ACE40X110 ACE40X120 ACE40X125 ACE40X150 ACE40X160 ACE40X175 ACE40X200

ACE50 (Ø50) – đầy đủ mã

ACE50X5 ACE50X10 ACE50X15 ACE50X20 ACE50X25 ACE50X30 ACE50X35 ACE50X40 ACE50X45 ACE50X50 ACE50X55 ACE50X60 ACE50X70 ACE50X75 ACE50X80 ACE50X90 ACE50X100 ACE50X110 ACE50X120 ACE50X125 ACE50X150 ACE50X160 ACE50X175 ACE50X200 ACE50X225 ACE50X250

ACE63 (Ø63) – đầy đủ mã

ACE63X5 ACE63X10 ACE63X15 ACE63X20 ACE63X25 ACE63X30 ACE63X35 ACE63X40 ACE63X45 ACE63X50 ACE63X55 ACE63X60 ACE63X70 ACE63X75 ACE63X80 ACE63X90 ACE63X100 ACE63X110 ACE63X120 ACE63X125 ACE63X150 ACE63X160 ACE63X175 ACE63X200 ACE63X225 ACE63X250

ACE80 (Ø80) – đầy đủ mã

ACE80X5 ACE80X10 ACE80X15 ACE80X20 ACE80X25 ACE80X30 ACE80X35 ACE80X40 ACE80X45 ACE80X50 ACE80X55 ACE80X60 ACE80X70 ACE80X75 ACE80X80 ACE80X90 ACE80X100 ACE80X110 ACE80X120 ACE80X125 ACE80X150 ACE80X160 ACE80X175 ACE80X200 ACE80X225 ACE80X250 ACE80X275 ACE80X300

ACE100 (Ø100) – đầy đủ mã

ACE100X5 ACE100X10 ACE100X15 ACE100X20 ACE100X25 ACE100X30 ACE100X35 ACE100X40 ACE100X45 ACE100X50 ACE100X55 ACE100X60 ACE100X70 ACE100X75 ACE100X80 ACE100X90 ACE100X100 ACE100X110 ACE100X120 ACE100X125 ACE100X150 ACE100X160 ACE100X175 ACE100X200 ACE100X225 ACE100X250 ACE100X275 ACE100X300

ACE125 (Ø125) – đầy đủ mã

ACE125X5 ACE125X10 ACE125X15 ACE125X20 ACE125X25 ACE125X30 ACE125X35 ACE125X40 ACE125X45 ACE125X50 ACE125X55 ACE125X60 ACE125X70 ACE125X75 ACE125X80 ACE125X90 ACE125X100 ACE125X110 ACE125X120 ACE125X125 ACE125X150 ACE125X160 ACE125X175 ACE125X200 ACE125X210

Câu hỏi thường gặp (FAQ)

ACE khác gì so với xi lanh tiêu chuẩn SC/SI?

ACE là dòng compact (nhỏ gọn), ưu tiên lắp ở không gian hẹp và hành trình ngắn-trung bình. SC/SI thường là xi lanh tiêu chuẩn thân dài hơn, phù hợp hành trình dài và tải lớn theo kết cấu tiêu chuẩn.

Chọn đường kính Ø bao nhiêu là hợp lý?

Chọn theo lực cần thiết (tải + ma sát + hệ số an toàn). Nếu bạn cung cấp tải (kg), áp suất (bar) và cơ cấu (đẩy/kẹp), có thể tính nhanh và gợi ý Ø phù hợp để tránh “dư lực” hoặc “thiếu lực”.

ACE có dùng được với van 5/2 Airtac (4V/7V) không?

Có. Xi lanh tác động kép thường phối với van 5/2 (4V/7V). Quan trọng là chọn cỡ cổng/ống và lưu lượng van phù hợp với đường kính xi lanh để đạt tốc độ mong muốn.
