Tính năng nổi bật:

Vòng bi đũa trụ NJ22xx, NU202, NU203 (CRB): cấu tạo, phân biệt NJ/NU/NUP, nguyên tắc bố trí ổ định vị–ổ trôi, cách đọc mã & quy đổi d, bảng mã NJ2205…NJ2220 & NU202/NU203, tiêu chí chọn theo tải–tốc độ–môi trường, lắp đặt, bôi trơn (mỡ EP/dầu tuần hoàn) & bảo dưỡng.

Vòng bi đũa – bạc đạn đũa trụ NJ22xx

Thương hiệu: Mã sản phẩm: Tình trạng: Còn hàng

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Bài viết này tập trung vào Vòng bi đũa trụ (Cylindrical Roller Bearings – CRB) với ba nhóm tiêu biểu: NJ22xx (định vị một chiều), NU202 & NU203 (ổ trôi). Bạn sẽ nắm được cấu tạo – phân biệt NJ/NU/NUP – nguyên tắc bố trí ổ định vị/ổ trôi, cách đọc mã & quy đổi đường kính trục (d), bảng mã tham khảo, tiêu chí chọn theo tải–tốc độ–môi trường, cùng hướng dẫn lắp đặt, bôi trơn & bảo dưỡng chi tiết.

Mô tả ngắn: NJ22xx phù hợp vị trí ổ định vị (locating) nhờ gờ chặn 1 chiều, có thể kết hợp vòng chặn HJ để chặn 2 chiều; NU202/NU203 lý tưởng làm ổ trôi (floating) để bù dãn nở nhiệt trục – vỏ.

Vòng bi đũa trụ NJ22xx • NU202 • NU203 | Cylindrical Roller Bearings (CRB) | CNC Motion

Chịu tải hướng kính rất cao, ma sát lăn thấp; cho phép dịch dọc trục tùy thiết kế (NU/NJ/NUP).
NJ: 2 gờ trên vòng ngoài + 1 gờ trên vòng trong ⇒ chặn dọc trục một chiều (ổ định vị một chiều).
NU: 2 gờ trên vòng ngoài + không gờ vòng trong ⇒ ổ trôi, bù dãn nở nhiệt 2 chiều.
NUP: 2 gờ vòng ngoài + 1 gờ cố định + 1 vòng chặn rời trên vòng trong ⇒ chặn dọc trục hai chiều (tham khảo khi cần).
Vật liệu & cấu hình: vòng cách thép dập/đồng/PA66, cấp chính xác P0/P6/P5, khe hở CN/C3/C4; bôi trơn mỡ EP hoặc dầu tuần hoàn.

📞 Gọi: 0877.900.199 💬 Chat Zalo ⬇️ Tải catalog

Gửi mã/đường kính trục & điều kiện vận hành để CNC Motion đề xuất đúng dãy – khe hở – cấp chính xác – bôi trơn.

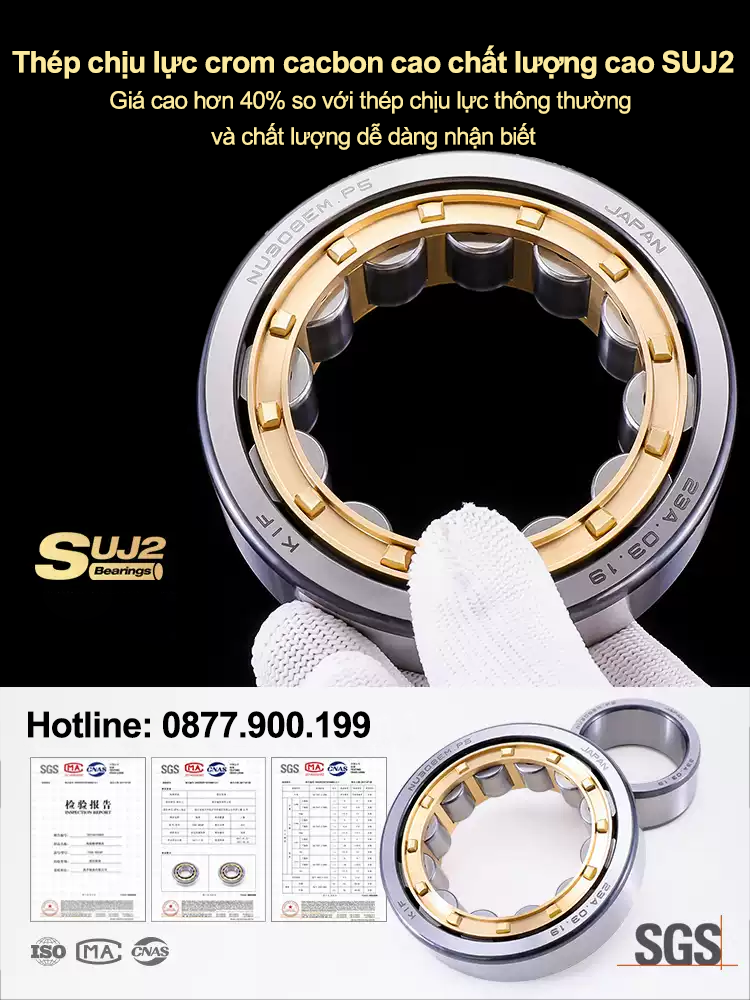

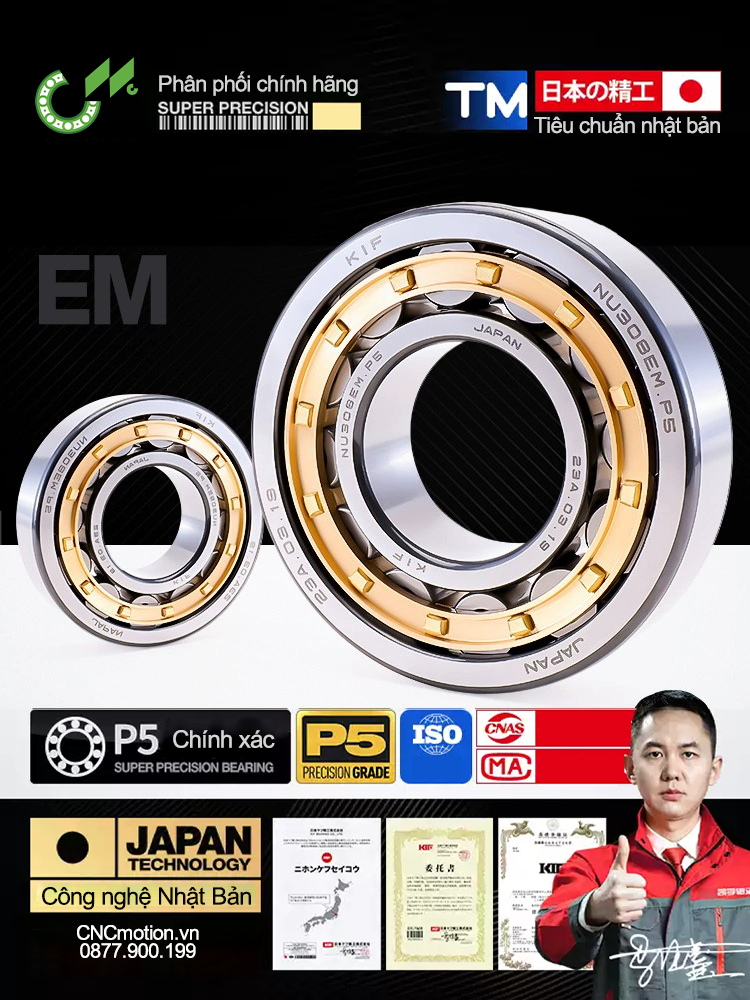

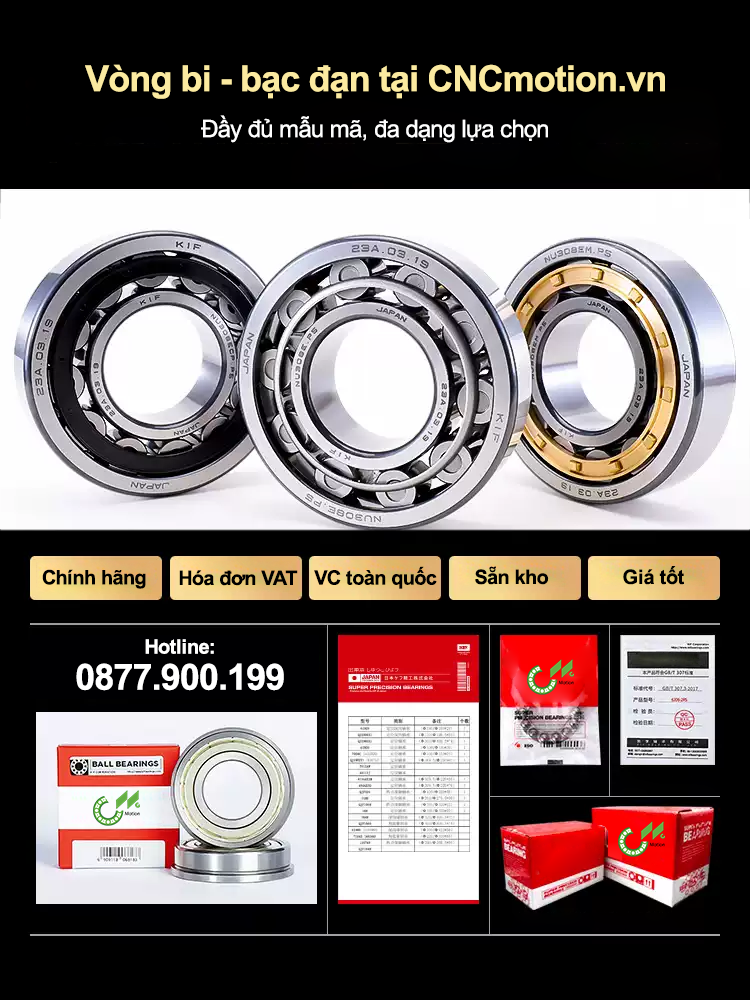

Ảnh minh hoạ: Vòng bi đũa trụ (CRB) – thiết kế separable (vòng/đũa tách rời).

Cách đọc mã & quy đổi nhanh đường kính trục (d)

Quy ước bore code tương tự chuẩn bi lăn: 01=12 mm, 02=15 mm, 03=17 mm; từ 04 trở lên áp dụng công thức: d = hậu tố × 5 mm ⇒ 04=20 mm, 05=25 mm, 06=30 mm, 07=35 mm, 08=40 mm, 10=50 mm... Ví dụ: NJ2205 ⇒ d=25 mm; NJ2210 ⇒ d=50 mm; NU202 ⇒ d=15 mm; NU203 ⇒ d=17 mm.

NJ – ổ định vị một chiều

Hai gờ trên vòng ngoài và một gờ trên vòng trong giúp chặn tải dọc trục một chiều. Kết hợp vòng chặn HJ22xx khi cần chặn hai chiều.

NU – ổ trôi

Hai gờ trên vòng ngoài, vòng trong không gờ ⇒ cho phép dịch dọc trục 2 chiều giữa vòng và con lăn, lý tưởng làm ổ trôi.

Ưu điểm & khác biệt thiết kế CRB (NJ/NU/NUP)

Separable: vòng trong (kèm đũa–cage) và vòng ngoài tách rời ⇒ lắp đặt dễ, kiểm soát dung sai ép chặt trên trục/vỏ thuận lợi.
Chịu tải kính cao: mặt tiếp xúc đũa–rãnh là đường sinh ⇒ sức tải lớn, độ cứng cụm trục tốt.
Kiểm soát giãn nở nhiệt: bố trí ổ định vị + ổ trôi giúp triệt tiêu lực dọc trục phát sinh do dãn nở trục/vỏ.
Tùy chọn vật liệu vòng cách: thép dập (bền–kinh tế), đồng gia công (nhiệt/xung cao), PA66 (nhẹ, ma sát thấp).
Độ chính xác & khe hở: P0/P6/P5; khe hở CN/C3/C4 phù hợp tốc độ/nhiệt; lưu ý độ lệch tâm cho phép nhỏ hơn SRB.

Hướng dẫn chọn giữa NJ22xx, NU202, NU203

Bố trí ổ: chọn NJ22xx làm ổ định vị (chặn 1 chiều) tại đầu trục cần xác lập vị trí dọc trục; chọn NU202/NU203 làm ổ trôi ở đầu còn lại.
Tải & tốc độ: tải kính cao, tốc độ vừa–cao ⇒ CRB phù hợp; cần chặn dọc trục hai chiều ⇒ NJ + HJ hoặc NUP.
Không gian & kích thước: NU202 (d=15) & NU203 (d=17) cho cụm trục nhỏ gọn; NJ22xx có dải rộng từ 25–100+ mm.
Môi trường: bụi/ẩm ⇒ phớt/nắp che ngoài cụm; nhiệt cao ⇒ vòng cách đồng, dầu tuần hoàn; tốc độ cao ⇒ mỡ độ nhớt thấp/ dầu loãng hơn.
Cấp chính xác & khe hở: hộp số/máy công cụ ⇒ P6/P5; nhiệt/giãn nở lớn ⇒ C3/C4; tiêu chuẩn ⇒ CN/C3 theo khuyến nghị.

Bảng mã tham khảo NJ22xx & NU202/NU203

Mã CRB (NJ22xx)	d (mm)	Gợi ý ứng dụng	Ghi chú
NJ2205	25	Hộp số nhỏ, băng tải gọn	Ổ định vị 1 chiều; có thể dùng HJ2205
NJ2206	30	Bơm/quạt, trục truyền	P0/P6; CN/C3
NJ2207	35	Cơ khí tổng hợp	Vòng cách thép/PA66
NJ2208	40	Băng tải đá	Mỡ EP; phớt bụi
NJ2209	45	Truyền động vừa	Theo dõi rung/nhiệt
NJ2210	50	Hộp số công nghiệp	Dầu khi nhiệt cao
NJ2212	60	Máy nâng–cẩu	C3/C4 nếu giãn nở lớn
NJ2215	75	Thiết bị hạng nặng	Vòng cách đồng khuyến nghị
NJ2220	100	Cán/ép nặng, 24/7	Dầu tuần hoàn, làm mát

Mã CRB (NU2xx)	d (mm)	Gợi ý ứng dụng	Ghi chú
NU202	15	Động cơ nhỏ, hộp số mini	Ổ trôi; CN/C3
NU203	17	Bơm/quạt nhỏ, con lăn dẫn	Mỡ EP; phớt che ngoài cụm
NU204	20	Máy đóng gói	Tốc độ trung bình–cao

Bố trí ổ định vị – ổ trôi: nguyên tắc quan trọng

Ổ định vị (Locating)

Dùng NJ22xx hoặc NJ + HJ để chặn dọc trục theo yêu cầu.
Đặt ở đầu trục gần bánh răng/tải chính để kiểm soát vị trí dọc trục.
Kiểm soát lắp ghép chặt trên trục/vỏ theo dung sai khuyến nghị.

Ổ trôi (Floating)

Dùng NU202/NU203 để cho phép dịch chuyển dọc trục tự do bù dãn nở.
Đảm bảo rãnh lắp không chặn chuyển dịch; tránh khóa cứng bởi phớt/nắp.
Chọn khe hở phù hợp để tránh kẹt khi nhiệt tăng.

Lắp đặt đúng chuẩn, bôi trơn & bảo dưỡng

Bề mặt lắp & dung sai: chọn dung sai ép chặt trên vòng quay (thường vòng trong quay ⇒ k6/m6 tùy ứng dụng), vòng đứng yên trên vỏ chọn H7/J7… (theo catalog hãng).
Lắp nóng/lạnh: vòng trong gắn chặt trục có thể dùng gia nhiệt cảm ứng; tránh truyền lực qua đũa; kiểm độ rơ ban đầu sau lắp.
Bôi trơn: mỡ EP cho tốc độ thấp–trung bình; dầu tuần hoàn khi tốc độ/nhiệt/tải cao để tản nhiệt & làm sạch. Tránh overgrease ở tốc độ cao.
Độ lệch tâm & căn chỉnh: CRB cho phép lệch nhỏ; đảm bảo đồng tâm bệ/ốp; dùng đồng hồ so để căn shim.
Giám sát tình trạng: theo dõi nhiệt độ, biên độ rung (mm/s), tiếng ồn; lấy mẫu dầu/mỡ phát hiện mạt kim loại/ô nhiễm.
Tiêu chí thay thế: rơ bất thường, rỗ rãnh, sọc, mài mòn gờ; mỡ cháy/đổi màu; nhiệt vượt ngưỡng lâu dài.

Ứng dụng tiêu biểu & gợi ý lựa chọn

Hộp số – Truyền động

NJ22xx làm ổ định vị gần bánh răng; NU202/NU203 làm ổ trôi đầu còn lại.
Cấp chính xác P6/P5; dầu bôi trơn bánh răng dùng chung mạch tuần hoàn.

Động cơ – Máy phát

NU202/NU203 làm ổ trôi phía quạt; NJ22xx định vị phía đầu ra.
Mỡ tốc độ cao hoặc dầu loãng; che chắn bụi ẩm.

Băng tải – Con lăn – Ứng dụng gọn

NU202/NU203 ở trục con lăn nhỏ; chọn mỡ EP, phớt kín 2 bên cụm.
Lắp tách rời giúp thay vòng trong nhanh trên trục dài.

Mỏ – Xi măng – Thép

NJ2212–NJ2220 cho tải kính cao; vòng cách đồng, dầu tuần hoàn.
Giám sát nhiệt–rung, lọc dầu để kéo dài tuổi thọ.

Câu hỏi thường gặp (FAQ)

Khác nhau chính giữa NJ, NU và NUP?

NJ chặn dọc trục một chiều; NU cho phép trôi tự do 2 chiều; NUP (tham khảo) chặn dọc trục hai chiều nhờ vòng chặn rời trên vòng trong. Có thể dùng NJ + HJ để thay thế NUP trong nhiều trường hợp.

NU202/NU203 có dùng làm ổ định vị được không?

Không. NU là ổ trôi; không có gờ chặn dọc trục trên vòng trong nên không định vị trục. Dùng NJ hoặc NUP (hay NJ+HJ) cho vị trí định vị.

Chọn khe hở C3/C4 khi nào?

Khi nhiệt vận hành cao/giãn nở trục lớn/tải xung ⇒ C3/C4. Ứng dụng tiêu chuẩn ⇒ CN/C3 theo khuyến nghị nhà sản xuất.

Có thể thay NUP bằng NJ + HJ?

Thường là có nếu kích thước & chức năng phù hợp: NJ + vòng chặn HJ cung cấp chặn 2 chiều tương tự NUP. Tuy nhiên kiểm tra bề rộng/khả năng tải & hướng dẫn hãng.

Tag SEO

Các thẻ gợi ý:

NJ22xx NU202 NU203 cylindrical roller bearing vòng chặn HJ ổ định vị & ổ trôi khe hở C3 P6/P5

Tải catalog & tư vấn kỹ thuật

Tải: Catalog Vòng bi đũa trụ NJ22xx • NU202 • NU203 (PDF)

📞 Gọi 0877.900.199 💬 Chat Zalo 📄 Nhận báo giá trong ngày

Lưu ý: Thông số D/B, bán kính mép, tải định mức & giới hạn tốc độ có thể khác nhau theo nhà sản xuất. Vui lòng cung cấp mã/ứng dụng để đối chiếu chính xác.
