Tính năng nổi bật:

Van trượt HSV – Airtac chính hãng do Khoa Kim Việt Nam phân phối là giải pháp khóa khí an toàn (lockout valve) được thiết kế để ngắt/cấp khí nén nhanh chóng bằng thao tác tay, giúp kiểm soát dòng khí hiệu quả trong hệ thống công nghiệp. Dòng HSV (Hand Slide Valve) của Airtac được sử dụng phổ biến trên các đường cấp khí chính hoặc nhánh, đặc biệt trong các ứng dụng yêu cầu an toàn cao khi bảo trì, sửa chữa hoặc thay thế thiết bị.

Van trượt HSV Airtac cho phép người vận hành kéo/đẩy tay gạt để đóng hoặc mở dòng khí tức thời, đồng thời hỗ trợ xả áp khí còn lại trong hệ thống, giảm thiểu rủi ro do áp suất dư gây ra. Đây là yếu tố quan trọng giúp đảm bảo an toàn cho kỹ thuật viên khi thao tác trên máy móc, tránh các sự cố như xy lanh chuyển động bất ngờ hoặc kẹp cơ khí ngoài ý muốn.

Sản phẩm có thiết kế nhỏ gọn, dễ lắp đặt trực tiếp trên đường ống hoặc kết hợp với các thiết bị như manifold, bộ lọc FRL. Van HSV Airtac cung cấp nhiều kích thước ren tiêu chuẩn (1/8”, 1/4”, 3/8”, 1/2”, 3/4”, 1”) và các kiểu ren đa dạng như SS, SF, FF, giúp linh hoạt trong lắp đặt và tương thích với nhiều hệ thống khí nén khác nhau.

Với vật liệu bền bỉ, khả năng chịu áp tốt và tuổi thọ cao, van trượt HSV Airtac vận hành ổn định trong môi trường công nghiệp khắc nghiệt. Khoa Kim Việt Nam cam kết cung cấp sản phẩm chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, tư vấn kỹ thuật tận tâm và giao hàng nhanh toàn quốc, mang đến giải pháp khóa khí hiệu quả, an toàn và tối ưu chi phí cho doanh nghiệp.

Van trượt HSV – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Van tay - van chân - van cơ, Van khí khác Thẻ: Airtac chính hãng, Van trượt tay Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

4F / HSV Series – Van trượt tay khóa khí Airtac (Hand Slide Valve / Lockout Valve)

Khóa khí an toàn – thao tác bằng tay: kéo/đẩy tay gạt để ngắt – cấp khí nhanh cho toàn hệ thống hoặc từng nhánh.
Tạo xả áp (an toàn bảo trì): hỗ trợ xả khí tồn sau khi khóa, giảm rủi ro khi sửa chữa.
Thiết kế gọn – dễ lắp: lắp trực tiếp trên đường ống/đường cấp khí tủ máy, manifold, cụm FRL.
Đa dạng kiểu ren: ren tiêu chuẩn, FF (ren trong kép), SF (ren trong – ngoài), SS (ren ngoài kép).
Dải cỡ đầy đủ: 06 / 08 / 10 / 15 / 20 / 25 – phù hợp từ máy nhỏ đến đường khí chính nhà xưởng.

Van khóa khí Van trượt tay Airtac HSV / 4F An toàn bảo trì

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp phụ kiện khí nén Airtac chính hãng: van trượt tay khóa khí, FRL, van điện từ, xy-lanh, cút nối nhanh, ống PU/PA/PE…

Airtac HSV / 4F – van trượt tay khóa khí, ngắt cấp khí nhanh, hỗ trợ an toàn bảo trì.

Van trượt tay khóa khí Airtac 4F / HSV là gì?

Van trượt tay khóa khí Airtac (HSV / 4F Series) là thiết bị dùng để ngắt/cấp khí nén bằng thao tác tay trên đường cấp khí chính hoặc đường nhánh của máy. Đây là một trong những phụ kiện quan trọng nhất về an toàn bảo trì trong hệ thống khí nén. Trong thực tế nhà máy, khi bảo trì – thay xy lanh – thay van – tháo đường ống, nếu không khóa khí đúng cách, khí nén tồn đọng có thể làm cơ cấu chuyển động bất ngờ (xy lanh thò/thụt, kẹp đóng/mở), gây nguy hiểm cho kỹ thuật viên. Vì vậy, việc lắp một van khóa khí trượt tay ở vị trí hợp lý giúp:

Chủ động ngắt khí nhanh khi cần thao tác máy
Giảm rủi ro tai nạn do cơ cấu chuyển động bất ngờ
Hỗ trợ xả áp/giảm áp để an toàn hơn khi tháo lắp
Tối ưu quy trình bảo trì – giảm thời gian dừng máy

Cấu tạo & nguyên lý hoạt động của van trượt tay khóa khí

Thành phần chính

Thân van: hợp kim/nhựa kỹ thuật (tùy model), chịu áp tốt, bền trong môi trường công nghiệp.
Con trượt (spool/slide): bộ phận chuyển trạng thái đóng/mở bằng thao tác tay.
Tay gạt/đầu trượt: thao tác kéo/đẩy trực quan, dễ nhận biết trạng thái.
Vòng đệm (seal/O-ring): làm kín khí, giảm rò rỉ trong thời gian dài.
Cổng ren: nhiều kiểu ren để phù hợp layout lắp đặt (tiêu chuẩn, FF, SF, SS).

Nguyên lý khóa khí

Van hoạt động theo nguyên lý đóng/mở đường cấp khí bằng con trượt. Khi mở, khí nén đi từ nguồn (FRL/đường chính) vào hệ thống máy. Khi khóa, đường cấp khí bị chặn lại, giúp cô lập khu vực cần bảo trì. Ở nhiều hệ thống, van khóa khí còn được sử dụng kèm quy trình Lockout/Tagout (khóa – treo thẻ), giúp kiểm soát an toàn khi sửa chữa, tránh người khác vô tình cấp khí lại.

Vì sao nên lắp van khóa khí Airtac HSV / 4F cho hệ thống?

An toàn bảo trì: giảm rủi ro tai nạn do khí tồn và cơ cấu chuyển động bất ngờ.
Thao tác nhanh – trực quan: chỉ cần kéo/đẩy là biết đang mở hay khóa.
Giảm thời gian dừng máy: bảo trì chủ động, tháo lắp nhanh hơn.
Độ kín tốt: seal chất lượng giúp giảm rò khí, ổn định áp.
Nhiều kiểu ren: dễ lắp đúng vị trí và đúng chuẩn đường ống sẵn có.

Gợi ý: Nếu đường khí chính nhà xưởng có nhiều máy, bạn có thể lắp van khóa khí ở tủ khí từng máy để cô lập từng cụm khi bảo trì mà không ảnh hưởng toàn bộ dây chuyền.

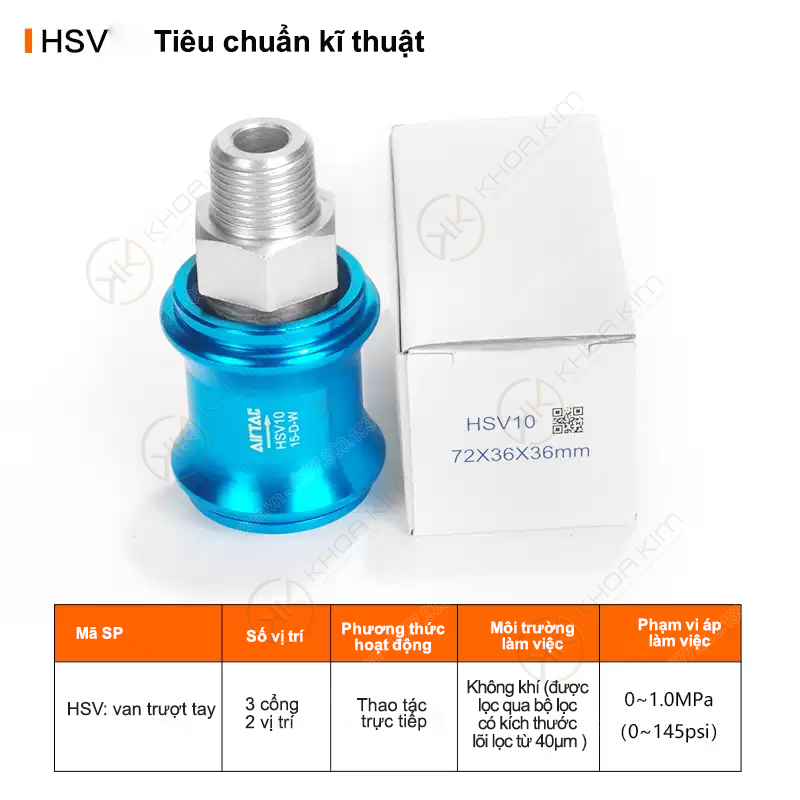

Thông số kỹ thuật (gợi ý theo ứng dụng khí nén)

Thông số	Mô tả
Chức năng	Khóa/cấp khí nén bằng tay (cô lập đường khí khi bảo trì)
Vị trí lắp	Đầu vào máy, trước cụm van điện từ, sau bộ FRL, đường nhánh cấp khí
Kiểu kết nối	Ren tiêu chuẩn / FF (ren trong kép) / SF (ren trong-ngoài) / SS (ren ngoài kép)
Cỡ	06 / 08 / 10 / 15 / 20 / 25

Lưu ý: Khi cần chọn đúng cỡ (06/08/10/15/20/25), hãy đối chiếu với kích thước đường ống, lưu lượng yêu cầu và chuẩn ren hệ thống.

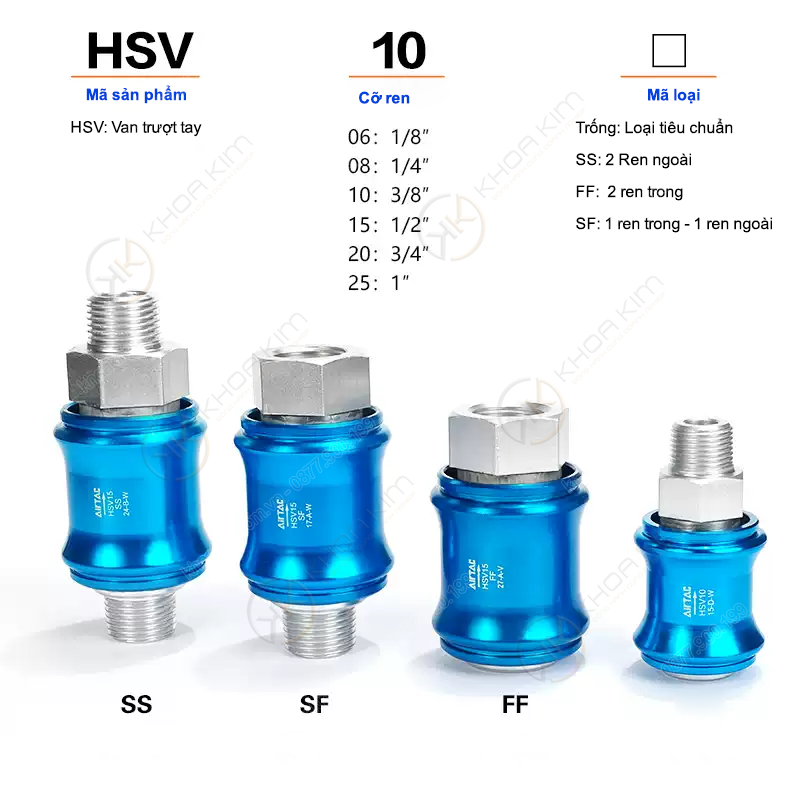

Bảng mã sản phẩm đầy đủ – Airtac HSV (4F) van trượt tay khóa khí

Dưới đây là đầy đủ mã bạn yêu cầu, chia theo kiểu ren để dễ tra cứu và đặt hàng.

1) HSV – Loại ren tiêu chuẩn

Mã	Kiểu ren	Gợi ý sử dụng
HSV06	Ren tiêu chuẩn	Máy nhỏ, nhánh khí cỡ nhỏ
HSV08	Ren tiêu chuẩn	Thiết bị trung bình, đường nhánh
HSV10	Ren tiêu chuẩn	Cụm van/đường cấp máy phổ biến
HSV15	Ren tiêu chuẩn	Đường khí lớn hơn, lưu lượng cao
HSV20	Ren tiêu chuẩn	Đường cấp chính khu vực máy
HSV25	Ren tiêu chuẩn	Đường khí chính, trạm phân phối

2) HSVFF – Loại ren trong kép (Female–Female)

HSV06FF – Loại ren trong kép
HSV08FF – Loại ren trong kép
HSV10FF – Loại ren trong kép
HSV15FF – Loại ren trong kép
HSV20FF – Loại ren trong kép
HSV25FF – Loại ren trong kép

3) HSVSF – Loại ren trong ngoài (Female–Male)

HSV06SF – Loại ren trong ngoài
HSV08SF – Loại ren trong ngoài
HSV10SF – Loại ren trong ngoài
HSV15SF – Loại ren trong ngoài
HSV20SF – Loại ren trong ngoài
HSV25SF – Loại ren trong ngoài

4) HSVSS – Loại ren ngoài kép (Male–Male)

HSV06SS – Loại ren ngoài kép
HSV08SS – Loại ren ngoài kép
HSV10SS – Loại ren ngoài kép
HSV15SS – Loại ren ngoài kép
HSV20SS – Loại ren ngoài kép
HSV25SS – Loại ren ngoài kép

Mẹo chọn nhanh: Nếu bạn muốn thay trực tiếp trên đường ống hiện hữu, hãy kiểm tra “đầu vào/đầu ra” đang là ren trong hay ren ngoài để chọn đúng FF/SF/SS.

Hướng dẫn lắp đặt & sử dụng an toàn

Xác định vị trí lắp: ưu tiên sau FRL và trước cụm van điện từ/cụm chấp hành để cô lập hiệu quả.
Chọn đúng kiểu ren: FF/SF/SS hoặc ren tiêu chuẩn để khớp đường ống và giảm phụ kiện chuyển đổi.
Quấn băng tan/keo ren phù hợp: siết vừa lực, tránh nứt vỡ phụ kiện.
Kiểm tra trạng thái: thao tác mở/khóa 2–3 lần, đảm bảo trượt mượt, không kẹt.
Quy trình bảo trì: khóa khí → xả áp (nếu hệ có xả) → kiểm tra đồng hồ áp về 0 → thao tác sửa chữa.

Khuyến nghị: áp dụng quy trình an toàn nội bộ (Lockout/Tagout) nếu nhà máy có tiêu chuẩn vận hành.

Ứng dụng tiêu biểu

Khóa khí cho từng máy: máy đóng gói, dán nhãn, chiết rót, máy lắp ráp.
Khóa khí cho cụm van điện từ: cô lập nhanh khi thay coil/van.
Hệ thống khí nén nhà xưởng: chia khu vực, khóa từng nhánh đường khí.
Thiết bị cần bảo trì thường xuyên: cơ cấu kẹp – chặn – đẩy – gắp.

Câu hỏi thường gặp (FAQ)

Van khóa khí trượt tay khác gì van bi (ball valve) khí nén?

Van trượt tay (HSV/4F) tối ưu cho thao tác nhanh trong hệ khí nén, gọn và phù hợp tủ máy/cụm van. Van bi thường dùng đa môi chất, kích thước lớn hơn và không “chuẩn hóa” bằng các cỡ/mã như HSV trong ứng dụng khí nén tự động hóa.

Nên chọn FF/SF/SS thế nào cho đúng?

FF khi cả hai đầu đường ống/phụ kiện đều là ren ngoài cần nối vào; SS khi cần nối vào hai đầu ren trong; SF</strong khi một đầu cần ren trong và đầu còn lại cần ren ngoài để phù hợp layout hiện hữu.

Lắp van khóa khí ở đâu là hiệu quả nhất?

Thường lắp sau bộ FRL và trước cụm van điện từ/xy lanh để khi khóa sẽ cô lập toàn bộ phần máy cần thao tác, đảm bảo an toàn và giảm thời gian bảo trì.
