008 4Axxx 1 copy Van tác động khí 4A - 4A130 4A230 4A330 4A430

008 4Axxx 2 copy Van tác động khí 4A - 4A130 4A230 4A330 4A430

008 4Axxx 3 copy Van tác động khí 4A - 4A130 4A230 4A330 4A430

008 4Axxx 4 copy Van tác động khí 4A - 4A130 4A230 4A330 4A430

Tính năng nổi bật:

Van tác động khí 4A – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng van khí nén pilot (air pilot valve) chất lượng cao, hoạt động bằng tín hiệu khí thay vì điện, giúp tăng độ an toàn và ổn định trong môi trường công nghiệp khắc nghiệt. Series 4A bao gồm các mã phổ biến như 4A110, 4A210, 4A310, 4A410 cùng nhiều biến thể C/E/P, đáp ứng đa dạng nhu cầu điều khiển khí nén trong các hệ thống tự động hóa.

Van 4A Airtac có thiết kế 5 cửa 2 vị trí, cho phép điều khiển đảo chiều khí nén hiệu quả, thường được sử dụng để điều khiển xy lanh tác động kép, van logic hoặc làm van trung gian trong hệ thống. Nhờ sử dụng tín hiệu khí pilot, sản phẩm đặc biệt phù hợp với môi trường ẩm, bụi, rung động hoặc khu vực yêu cầu chống cháy nổ – nơi việc sử dụng điện có thể gây rủi ro.

Ưu điểm nổi bật của van tác động khí Airtac 4A là độ bền cao, phản hồi nhanh, vận hành ổn định trong chu kỳ làm việc liên tục. Sản phẩm có nhiều tùy chọn kích thước cổng ren như M5, 1/8”, 1/4”, 3/8”, 1/2”, giúp dễ dàng lắp đặt cho cả hệ thống nhỏ và lớn. Ngoài ra, thiết kế tiêu chuẩn hóa giúp việc thay thế, bảo trì và mở rộng hệ thống trở nên nhanh chóng, tiết kiệm chi phí.

Khoa Kim Việt Nam cam kết cung cấp van Airtac 4A chính hãng 100%, đầy đủ chứng từ CO/CQ, giá cạnh tranh, tư vấn kỹ thuật tận tâm và giao hàng nhanh toàn quốc, mang đến giải pháp van tác động khí hiệu quả, bền bỉ và tối ưu cho doanh nghiệp.

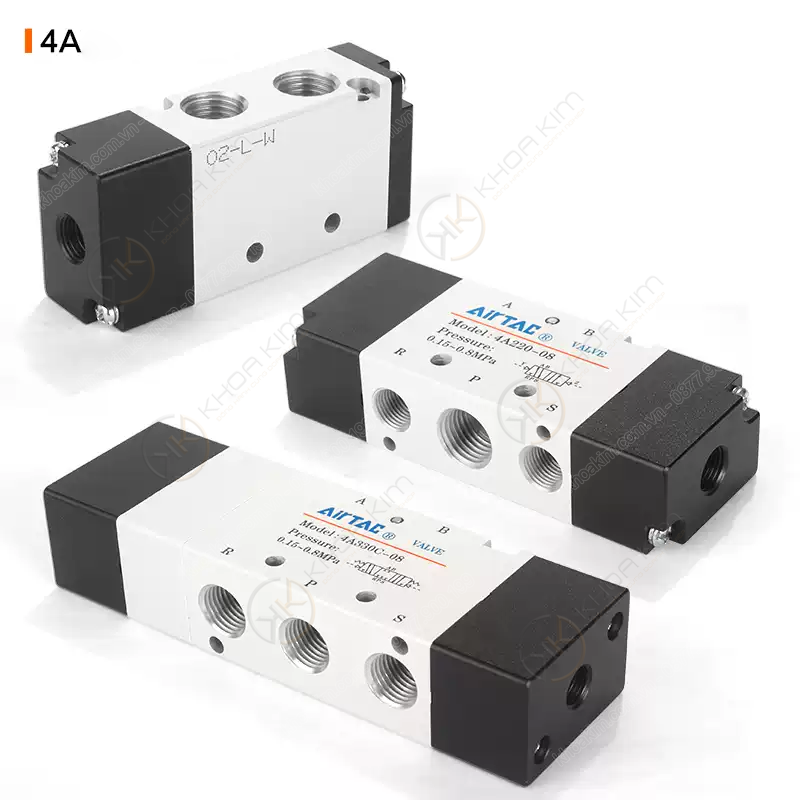

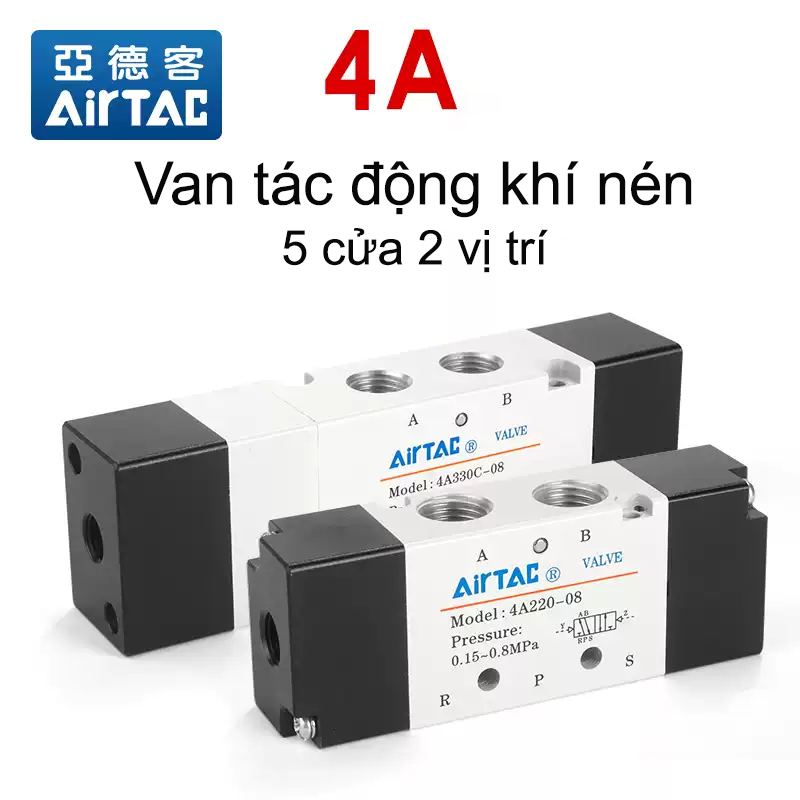

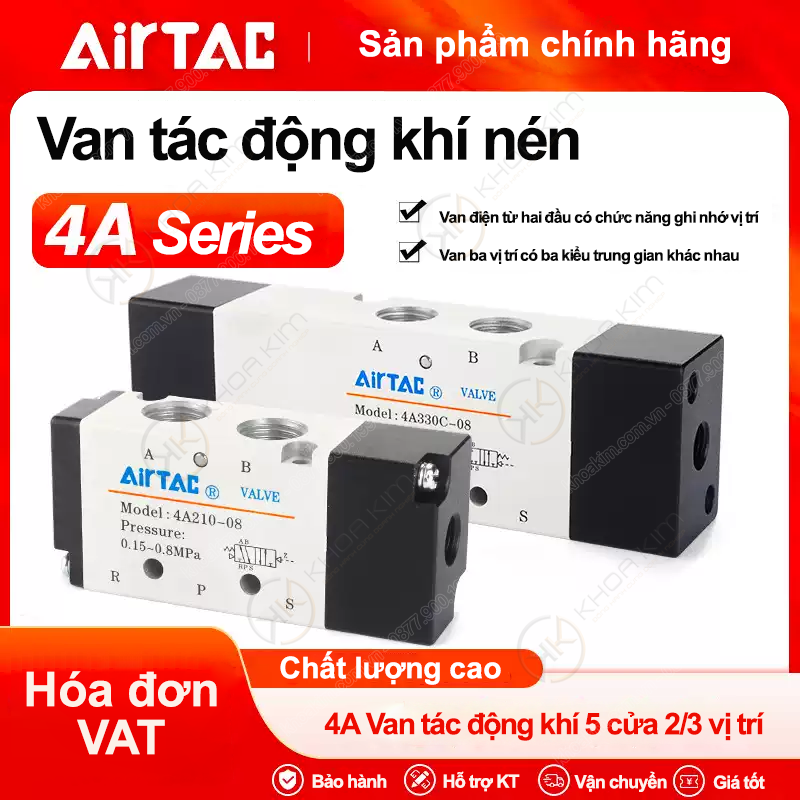

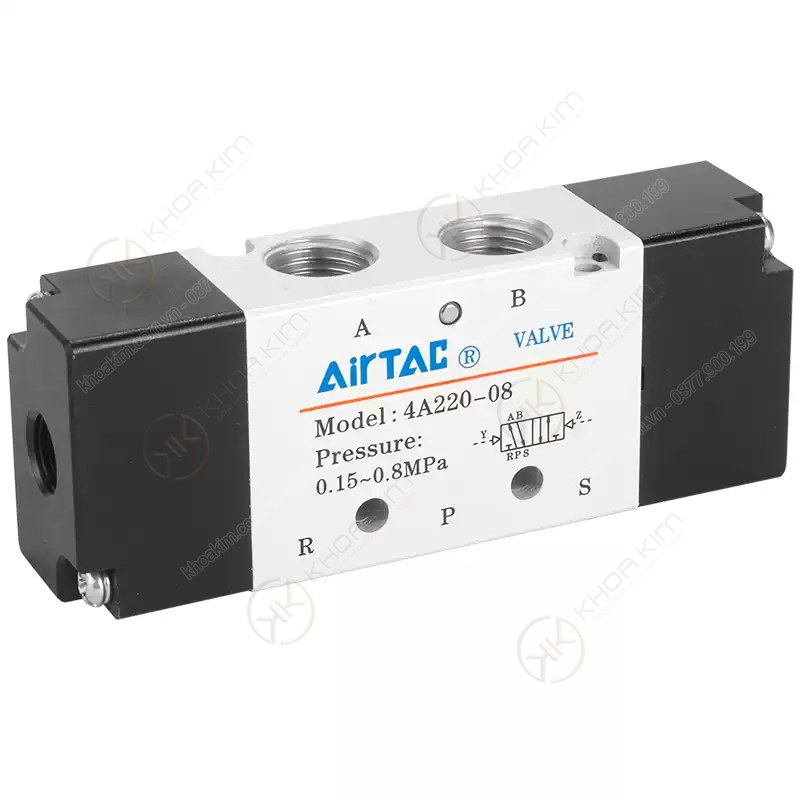

Van tác động khí 4A – 4A130 4A230 4A330 4A430

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Van tác động khí Thẻ: Airtac chính hãng, Van tác động khí Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

4A Series – Van tác động khí Airtac (Air Pilot Valve) – Đầy đủ mã 4A110 / 4A210 / 4A310 / 4A410 & biến thể C/E/P

Van tác động khí (pilot air): chuyển trạng thái bằng tín hiệu khí nén, không cần điện – phù hợp môi trường bụi, ẩm, nhiễu điện.
Ổn định & bền bỉ: đáp ứng tốt chu kỳ cao, chịu rung, dùng lâu trong dây chuyền tự động hóa.
Đa dạng cỡ cổng: M5, 1/8”, 1/4”, 3/8”, 1/2” – phù hợp từ máy nhỏ đến hệ khí lớn.
Dễ tích hợp điều khiển: kết hợp van cơ, van tay, van logic, cảm biến khí, bộ timer khí.
Dễ chọn mã – dễ thay thế: mã hóa theo series 4A + cổng (06/08/10/15) và biến thể (C/E/P).

Van tác động khí Airtac Air Pilot Valve 4A Series M5 · 1/8 · 1/4 · 3/8 · 1/2

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp đầy đủ van Airtac: van điện từ, van tác động khí, van cơ, FRL, cút nối nhanh, ống khí, coil – đế manifold…

4A Series – van pilot khí Airtac, điều khiển bằng tín hiệu khí, bền, ổn định cho tự động hóa.

Van tác động khí (Air Pilot Valve) Airtac 4A là gì?

Van tác động khí Airtac 4A Series là loại van đảo chiều khí nén sử dụng tín hiệu khí pilot để chuyển trạng thái, thay vì dùng coil điện như van điện từ. Nói cách khác: bạn “điều khiển van bằng khí”, rất phù hợp cho các môi trường cần an toàn điện, chống nhiễu, hoặc nơi không thuận tiện kéo dây điện/đặt coil. Trong hệ thống khí nén, 4A thường được dùng làm van trung gian, van logic, hoặc làm “van công suất” nhận tín hiệu từ các van nhỏ (van cơ, van tay, van điện từ pilot) rồi điều khiển xy lanh/cơ cấu lớn hơn. 4A Series đặc biệt hữu ích trong các bài toán:

Điều khiển bằng van cơ (cần gạt, nút nhấn, bàn đạp) nhưng vẫn cần đảo chiều mạnh
Dùng trong môi trường ẩm – bụi – rung – nhiệt hoặc khu vực hạn chế điện
Kết hợp timer khí / logic khí để tạo chu trình tự động không cần PLC
Tối ưu độ bền, giảm rủi ro cháy coil/đứt dây

Cấu tạo & nguyên lý hoạt động của van 4A

Thành phần chính

Thân van: hợp kim nhôm/kim loại, gia công chính xác, bền.
Lõi trượt (spool): chuyển trạng thái cấp/xả khí cho A/B.
Cổng cấp P: cấp khí chính vào van.
Cổng ra A/B: ra xy lanh hoặc cơ cấu chấp hành.
Cổng xả R/S: xả khí ra môi trường, giảm áp nhanh.
Cổng pilot (tín hiệu khí): nhận khí điều khiển để dịch chuyển spool.

Nguyên lý hoạt động

Khi có tín hiệu khí pilot (từ van cơ/van điện từ nhỏ) cấp vào cổng điều khiển, áp lực pilot tác động lên buồng điều khiển, đẩy spool chuyển trạng thái. Lúc này đường khí chính từ P sẽ được cấp sang A hoặc B (tùy trạng thái), đồng thời phía còn lại xả qua R/S. Vì lực chuyển trạng thái đến từ khí nén, van hoạt động rất ổn định, ít phụ thuộc điện, phù hợp cho môi trường công nghiệp khó.

Ưu điểm nổi bật của van tác động khí Airtac 4A

Không cần điện: an toàn, phù hợp nơi ẩm/bụi/nhiễu.
Độ bền cao: giảm rủi ro cháy coil, đứt dây, lỗi điện.
Phản hồi ổn định: phù hợp chu kỳ cao, điều khiển lặp lại.
Dễ xây dựng logic khí: kết hợp timer khí, van OR/AND, van cơ để tạo chu trình.
Đa dạng cỡ cổng: M5 đến 1/2”, đáp ứng nhiều lưu lượng.

Thông số kỹ thuật (tham khảo khi chọn hệ thống)

Hạng mục	Gợi ý
Kiểu điều khiển	Tác động khí (air pilot)
Môi chất	Khí nén sạch, khuyến nghị lọc qua FRL
Cỡ cổng	M5 / 1/8” / 1/4” / 3/8” / 1/2” (tùy mã 06/08/10/15)
Ứng dụng	Van trung gian, điều khiển xy lanh, logic khí, cụm van

Tip kỹ sư: Nếu hệ thống của bạn hay “mất điện”, van pilot khí có thể giúp giảm phụ thuộc điện, nhưng vẫn cần đảm bảo nguồn khí sạch và áp pilot đủ để chuyển trạng thái ổn định.

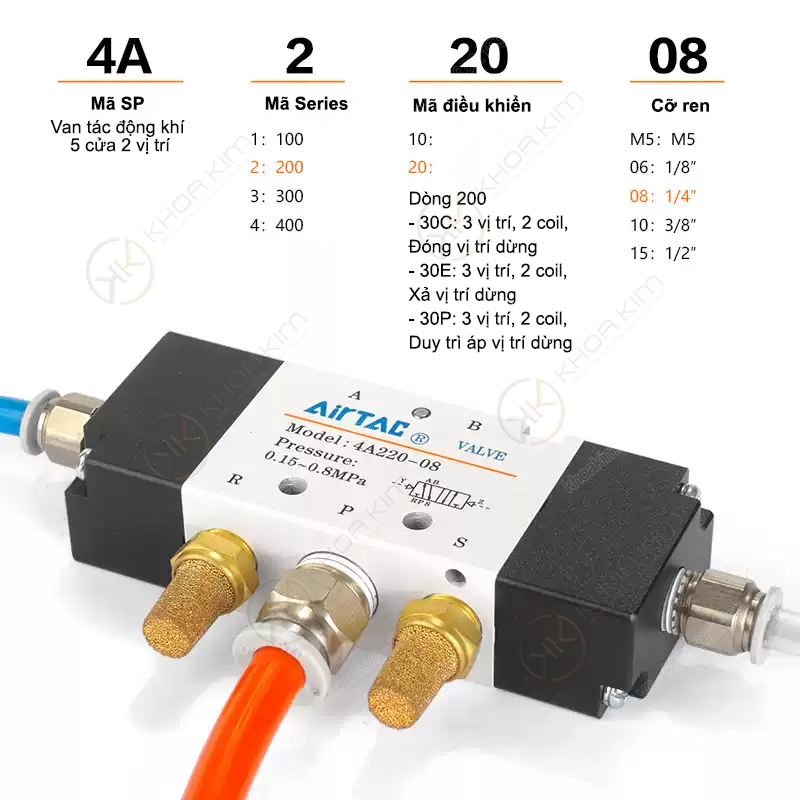

Cách chọn đúng mã van tác động khí 4A

Chọn theo lưu lượng & cỡ xy lanh: xy lanh càng lớn → ưu tiên cỡ cổng lớn (08/10/15).
Chọn theo cỡ ren đường ống: 06 ~ 1/8”, 08 ~ 1/4”, 10 ~ 3/8”, 15 ~ 1/2” (quy ước thường dùng trong hệ mã).
Chọn biến thể C/E/P: dùng để đồng bộ kho phụ tùng hoặc theo cấu hình series của bạn.
Chọn M5: cho hệ mini, tín hiệu pilot nhỏ, cụm thiết bị gọn.

Bảng mã sản phẩm đầy đủ – Van tác động khí Airtac 4A Series

Dưới đây là toàn bộ mã bạn yêu cầu, chia nhóm để dễ tra cứu và SEO theo series 4A110/120/130 – 4A210/220/230 – 4A310/320/330 – 4A410/420/430.

Nhóm tiêu chuẩn (4A110/120/210/220/310/320/410/420)

Nhóm	Mã sản phẩm	Gợi ý sử dụng
4A110	4A110M5 4A11006	Hệ mini, tín hiệu pilot, cụm máy nhỏ.
4A210	4A21006 4A21008	Máy tự động quy mô vừa, dùng phổ biến trong tủ máy.
4A310	4A31008 4A31010	Lưu lượng lớn hơn, phù hợp xy lanh lớn/đường khí chính.
4A410	4A41015	Cổng lớn, phù hợp trạm khí, cơ cấu tải lớn.
4A120	4A120M5 4A12006	Biến thể nhóm 120 – dùng cho hệ mini/nhánh nhỏ.
4A220	4A22006 4A22008	Phù hợp dây chuyền vừa, đường ống tiêu chuẩn.
4A320	4A32008 4A32010	Lưu lượng cao, dùng cho xy lanh lớn và nhịp nhanh.
4A420	4A42015	Cổng lớn 15, phù hợp trạm khí/đường chính.

Nhóm biến thể C (4A130C / 4A230C / 4A330C / 4A430C)

Nhóm	Mã sản phẩm	Gợi ý sử dụng
4A130C	4A130CM5 4A130C06	Nhánh C cho hệ 1/8” & M5 – cụm điều khiển nhỏ.
4A230C	4A230C06 4A230C08	Nhánh C – phổ biến cho cụm máy vừa.
4A330C	4A330C08 4A330C10	Nhánh C – lưu lượng lớn hơn, đường chính.
4A430C	4A430C15	Nhánh C – cổng lớn 15 cho tải lớn.

Nhóm biến thể E (4A130E / 4A230E / 4A330E / 4A430E)

Nhóm	Mã sản phẩm	Gợi ý sử dụng
4A130E	4A130EM5 4A130E06	Nhánh E – đồng bộ phụ tùng, lắp tủ gọn.
4A230E	4A230E08 4A230E06	Nhánh E – dùng rộng trong dây chuyền chạy nhịp.
4A330E	4A330E08 4A330E10	Nhánh E – lưu lượng cao, đường khí chính.
4A430E	4A430E15	Nhánh E – cổng lớn, tối ưu cho tải lớn.

Nhóm biến thể P (4A130P / 4A230P / 4A330P / 4A430P)

Nhóm	Mã sản phẩm	Gợi ý sử dụng
4A130P	4A130PM5 4A130P06	Nhánh P – thuận tiện chuẩn hóa kho phụ tùng.
4A230P	4A230P08 4A230P06	Nhánh P – phù hợp hệ thống điều khiển nhiều máy tương tự.
4A330P	4A330P08 4A330P10	Nhánh P – lưu lượng cao, đường ống lớn.
4A430P	4A430P15	Nhánh P – cổng lớn cho hệ thống tải lớn.

Ứng dụng tiêu biểu của van tác động khí Airtac 4A

Điều khiển xy lanh tác động kép bằng tín hiệu khí (pilot) từ van cơ/van tay.
Hệ thống cần giảm phụ thuộc điện: khu vực ẩm, bụi, rung, nhiễu điện.
Logic khí: kết hợp timer khí, van OR/AND để tạo chu trình tự động cơ bản.
Cụm van trong tủ máy: làm van công suất nhận tín hiệu từ van nhỏ.

Câu hỏi thường gặp (FAQ)

Van tác động khí khác gì van điện từ?

Van điện từ dùng coil điện để chuyển trạng thái; van tác động khí dùng tín hiệu khí pilot. Van pilot khí phù hợp nơi khó dùng điện, cần độ bền cao, ít lỗi coil.

Có cần nguồn khí pilot riêng không?

Thường dùng cùng nguồn khí hệ thống, nhưng cần đảm bảo áp pilot đủ và khí sạch (nên có FRL). Nếu đường pilot dài, nên tối ưu ống và tránh rò để đảm bảo phản hồi.

Chọn cỡ cổng 06/08/10/15 thế nào?

Nguyên tắc nhanh: cổng càng lớn → lưu lượng càng lớn → phù hợp xy lanh lớn/đường khí chính. Nếu chưa chắc, gửi đường kính ống + đường kính xy lanh + áp làm việc để chọn tối ưu.
