Tính năng nổi bật:

Van rút tay 4L 3L – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng van cơ khí điều khiển khí nén bằng tay gạt/rút (manual lever valve), cho phép đóng/mở hoặc đảo chiều dòng khí nhanh chóng mà không cần sử dụng điện. Dòng 3L/4L Series được thiết kế đa dạng cấu hình với 3 cửa (3L) và 5 cửa (4L), phù hợp cho nhiều ứng dụng từ điều khiển xy lanh tác động đơn đến xy lanh tác động kép trong hệ thống tự động hóa.

Van rút tay Airtac 3L/4L có cơ chế hoạt động trực tiếp, người vận hành chỉ cần kéo hoặc đẩy cần gạt để thay đổi trạng thái cấp – xả – đảo chiều khí nén. Thiết kế 2 vị trí giúp phản hồi rõ ràng, thao tác dứt khoát và dễ kiểm soát. Dòng 3L thường dùng cho các ứng dụng đơn giản như cấp/xả khí hoặc tín hiệu khí, trong khi dòng 4L (5 cửa) phù hợp để điều khiển xy lanh tác động kép và các cơ cấu cần đảo chiều khí.

Sản phẩm có độ bền cao, cấu trúc chắc chắn, hoạt động ổn định trong môi trường công nghiệp như bụi, rung động và tần suất làm việc liên tục. Với nhiều kích thước cổng ren tiêu chuẩn, van dễ dàng lắp đặt trên tủ khí, trạm khí hoặc trực tiếp trên máy. Đây là lựa chọn tối ưu cho các ứng dụng cần điều khiển thủ công, test máy, vận hành jog hoặc chuyển đổi chế độ Auto/Manual.

Khoa Kim Việt Nam cam kết cung cấp van gạt tay Airtac 3L/4L chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tâm và giao hàng nhanh toàn quốc, mang đến giải pháp điều khiển khí nén linh hoạt, bền bỉ và tiết kiệm chi phí cho doanh nghiệp.

Van rút tay 4L 3L – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Van tay - van chân - van cơ Thẻ: Airtac chính hãng, Van gạt tay Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

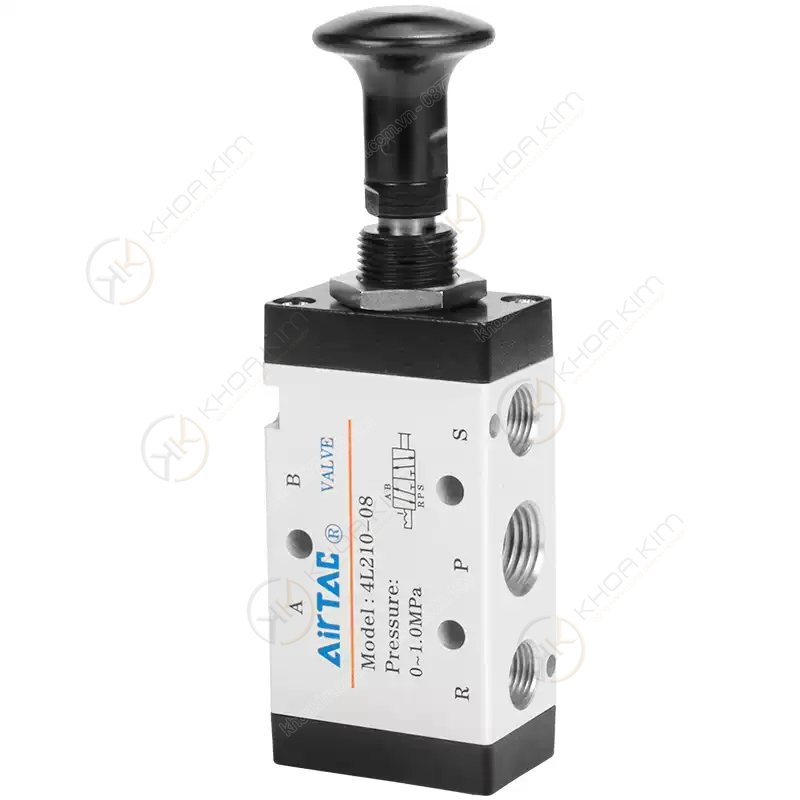

3L / 4L Series – Van rút tay Airtac (Manual Lever Valve) – 2 vị trí, 3 cửa & 5 cửa

Van rút tay cơ khí: điều khiển bằng tay gạt/rút, không cần điện – phù hợp vận hành thủ công hoặc mạch an toàn.
Đầy đủ cấu hình 3 cửa & 5 cửa: 3L (3 cửa) dùng cho xy-lanh tác động đơn/van tín hiệu; 4L (5 cửa) dùng cho xy-lanh tác động kép.
2 vị trí điều khiển: thao tác dứt khoát, phản hồi rõ ràng, dễ “feel” trạng thái van.
Lắp đặt linh hoạt: dùng làm van cấp tay tại máy, van chạy thử (jog), van chuyển chế độ Auto/Manual.
Độ bền công nghiệp: cơ cấu spool/đệm kín ổn định, phù hợp môi trường nhà xưởng.

Van rút tay Airtac 3L – 3 cửa 4L – 5 cửa Manual Lever Valve Auto/Manual • Jog • Safety

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp Airtac chính hãng: van rút tay, van điện từ, xy-lanh, bộ xử lý khí, cút nối nhanh, ống khí PU/PA/PE…

3L / 4L – van rút tay Airtac, thao tác thủ công, bền bỉ, phù hợp chạy thử và chuyển chế độ.

Van rút tay Airtac 3L / 4L là gì?

Van rút tay (manual lever valve) là loại van khí nén điều khiển bằng cơ cấu tay gạt/rút, cho phép người vận hành chuyển trạng thái cấp khí mà không cần tín hiệu điện. Trong nhà máy, van rút tay thường được dùng như:

Van điều khiển thủ công tại máy (cấp/đóng khí nhanh cho một cơ cấu).
Van chạy thử (Jog) khi setup máy, căn chỉnh cơ cấu.
Van chuyển chế độ Auto/Manual hoặc bypass kiểm tra.
Van tín hiệu khí (với loại 3 cửa) cho mạch khí logic, liên động cơ khí.

Trong series của Airtac, 3L là nhóm van 3 cửa (thường dùng cho xy-lanh tác động đơn hoặc tín hiệu), còn 4L là nhóm van 5 cửa (phù hợp điều khiển xy-lanh tác động kép).

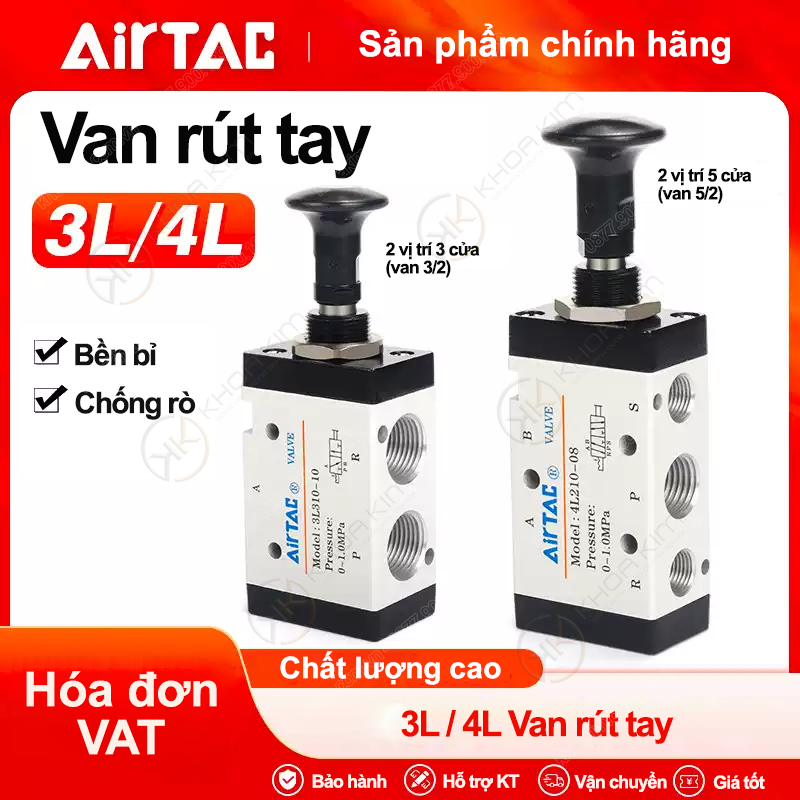

Phân biệt nhanh 3L (3 cửa) và 4L (5 cửa) – chọn đúng ngay từ đầu

3L – 3 cửa (3/2)

Số cửa: 3 (P – cấp, A – ra tải, R – xả)
Số vị trí: 2
Dùng cho: xy-lanh tác động đơn, van tín hiệu khí, mạch logic
Ưu điểm: gọn, dễ lắp tại vị trí thao tác

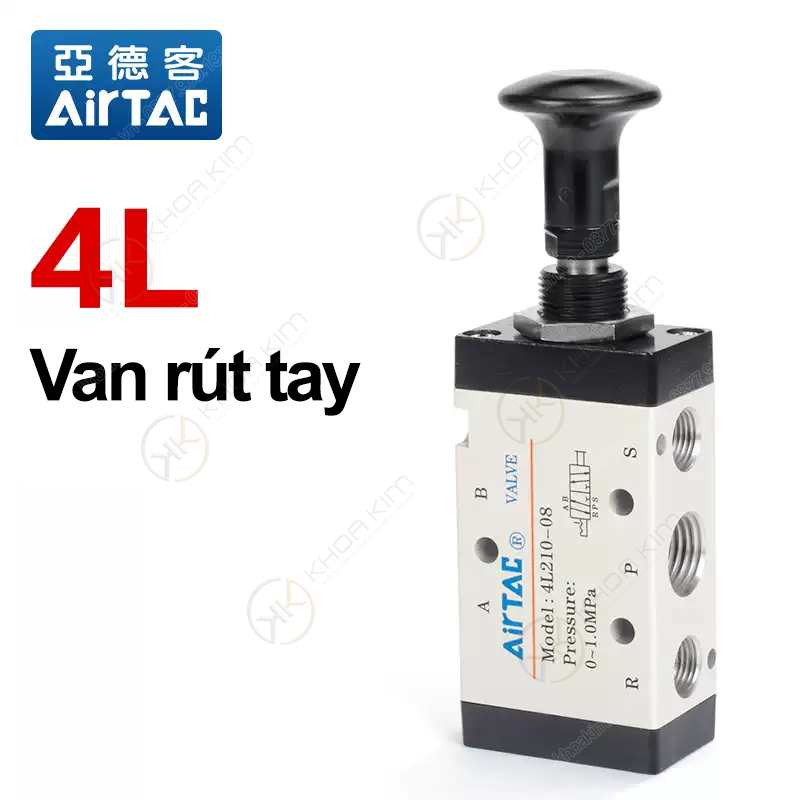

4L – 5 cửa (5/2)

Số cửa: 5 (P – cấp, A/B – ra xy-lanh, R/S – xả)
Số vị trí: 2
Dùng cho: xy-lanh tác động kép (tiến/lùi)
Ưu điểm: đảo chiều khí rõ ràng, phù hợp cơ cấu kẹp – đẩy – chặn

Mẹo chọn nhanh: xy-lanh 1 đường khí (tác động đơn) → ưu tiên 3L; xy-lanh 2 đường khí (tác động kép) → ưu tiên 4L.

Cấu tạo & nguyên lý hoạt động van rút tay Airtac

Thành phần chính

Thân van: kim loại/nhôm hợp kim, kết cấu chắc chắn.
Tay gạt/rút: thao tác cơ, cảm giác chuyển trạng thái rõ ràng.
Spool/lõi trượt: chuyển mạch cấp – xả, quyết định độ kín.
Đệm kín (seal): hạn chế rò khí, tăng độ ổn định.
Các cổng khí: P/A/B/R/S tùy loại 3 cửa hay 5 cửa.

Nguyên lý hoạt động

Khi người dùng gạt/rút tay, cơ cấu cơ khí sẽ tác động lên spool để đổi đường khí. Với 3L (3/2), van luân phiên giữa trạng thái cấp khí và xả khí cho cổng A. Với 4L (5/2), van đảo chiều khí giữa hai cổng A/B để điều khiển xy-lanh tiến/lùi. Vì không phụ thuộc điện, van rút tay đặc biệt hữu ích trong các tình huống cần chạy thử nhanh, thao tác tại chỗ hoặc giải pháp dự phòng khi hệ điều khiển đang bảo trì.

Ưu điểm nổi bật của van rút tay 3L / 4L Airtac

Không cần điện: phù hợp môi trường hạn chế điện, hoặc dùng làm mạch an toàn/điều khiển phụ.
Dễ vận hành: thao tác trực quan, dễ đào tạo công nhân.
Bền bỉ: cơ cấu cơ khí đơn giản, ít lỗi vặt, dễ bảo trì.
Lắp linh hoạt: phù hợp tủ máy, bảng điều khiển, trạm thao tác.
Hiệu quả chi phí: tối ưu cho bài toán chạy thử, chuyển chế độ, điều khiển tại chỗ.

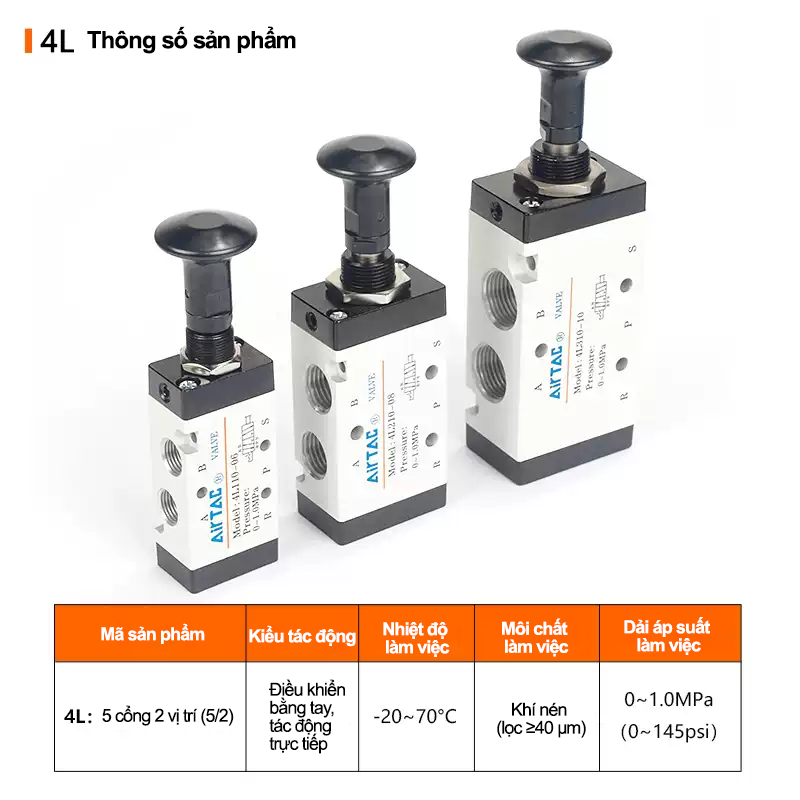

Thông số kỹ thuật (tham khảo theo ứng dụng khí nén)

Thông số	Mô tả
Kiểu điều khiển	Cơ khí – rút tay / gạt tay
Cấu hình	3L: 3 cửa – 2 vị trí • 4L: 5 cửa – 2 vị trí
Ứng dụng	Jog chạy thử, chuyển Auto/Manual, điều khiển tại chỗ, mạch khí logic
Cỡ cổng	Theo mã (06/08/10…)

Lưu ý: Cỡ cổng (06/08/10) thường tương ứng chuẩn ren/đường kính danh nghĩa theo series. Khi cần chọn đúng, hãy đối chiếu theo hệ thống đường ống (Ø6/Ø8/Ø10…) và lưu lượng của xy-lanh.

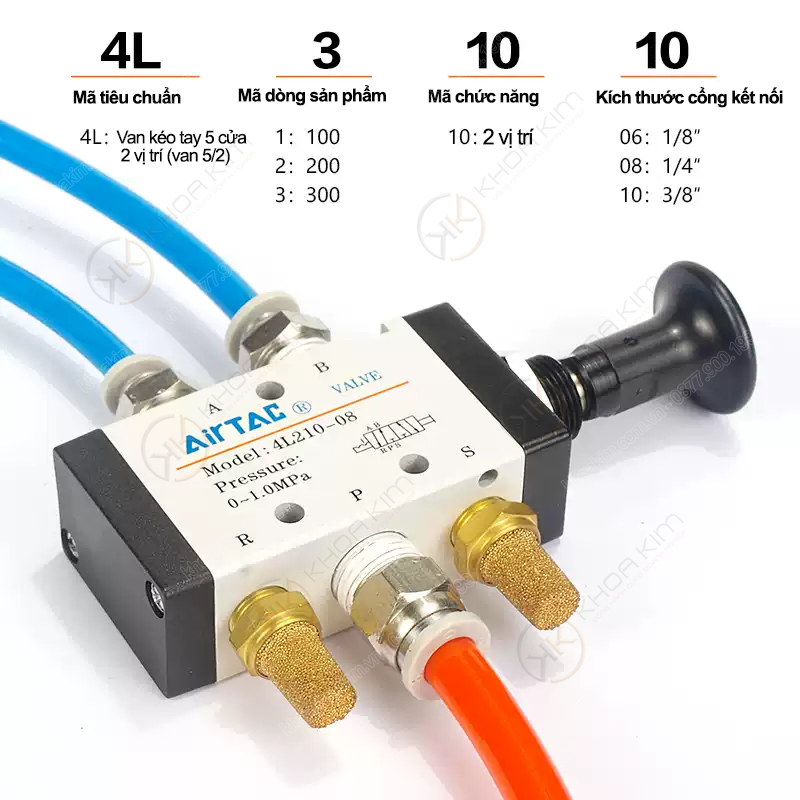

Bảng mã sản phẩm đầy đủ – Van rút tay Airtac 3L / 4L

Dưới đây là đầy đủ mã bạn yêu cầu, kèm mô tả ngắn để bạn đăng web và khách dễ chọn.

Mã sản phẩm	Cấu hình	Gợi ý ứng dụng
3L110-06	2 vị trí, 3 cửa	Van tín hiệu khí, xy-lanh tác động đơn, điều khiển tại chỗ
4L110-06	2 vị trí, 5 cửa	Điều khiển xy-lanh tác động kép cỡ nhỏ, trạm jog chạy thử
3L210-06	2 vị trí, 3 cửa	Nâng lưu lượng so với 110, phù hợp cơ cấu đơn hoặc tín hiệu khí
4L210-06	2 vị trí, 5 cửa	Điều khiển xy-lanh tác động kép; ứng dụng lắp bảng điều khiển
3L210-08	2 vị trí, 3 cửa	Đường khí lớn hơn; phù hợp cấp/xả nhanh cho cơ cấu đơn
4L210-08	2 vị trí, 5 cửa	Điều khiển xy-lanh kép, yêu cầu lưu lượng tốt hơn so với cỡ 06
3L310-10	3 chiều, 2 vị trí (3/2)	Ứng dụng khí nén cần xả nhanh/cấp nhanh; mạch điều khiển thủ công công suất lớn
4L310-08	2 vị trí, 5 cửa	Điều khiển xy-lanh kép, dùng trong cụm điều khiển tại chỗ
4L310-10	2 vị trí, 5 kênh (5 cửa)	Lưu lượng cao, phù hợp xy-lanh lớn hơn hoặc đường khí chính

Hướng dẫn lắp đặt & vận hành an toàn

Xác định đúng loại van: 3L (3 cửa) hay 4L (5 cửa) theo loại xy-lanh.
Đúng cỡ cổng: chọn 06/08/10 theo lưu lượng cần thiết và kích thước đường ống.
Lắp theo sơ đồ P-A/B-R/S: tránh nhầm cổng, đặc biệt với van 5 cửa.
Siết ren vừa lực: tránh quá lực gây nứt hỏng hoặc biến dạng ren.
Kiểm tra rò khí: chạy thử ở áp thấp, sau đó tăng dần đến áp làm việc.

Mẹo: Nếu dùng van rút tay cho “jog chạy thử”, nên đặt ở vị trí thao tác thuận tiện và có nhãn trạng thái rõ ràng để tránh thao tác nhầm.

Ứng dụng tiêu biểu của van rút tay Airtac 3L / 4L

Chạy thử (Jog): test xy-lanh tiến/lùi khi setup máy, chỉnh cơ cấu.
Chuyển chế độ Auto/Manual: thao tác tại chỗ khi bảo trì, giảm phụ thuộc PLC.
Van cấp khí cục bộ: đóng/mở nhanh cho từng trạm máy hoặc từng module.
Mạch khí logic: dùng van 3 cửa làm tín hiệu khí trong liên động cơ khí.
Thiết bị không có điện: khu vực hạn chế điện, hoặc cần phương án dự phòng.

Câu hỏi thường gặp (FAQ)

3L dùng cho xy-lanh tác động kép được không?

Thông thường không tối ưu. Xy-lanh tác động kép cần van 5 cửa (5/2) để đảo chiều khí, vì vậy nên dùng 4L.

Van rút tay có thay thế được van điện từ không?

Có thể thay trong một số trường hợp điều khiển thủ công hoặc chạy thử. Tuy nhiên nếu hệ thống cần điều khiển tự động theo PLC, bạn vẫn cần van điện từ.

Chọn cỡ 06/08/10 theo tiêu chí nào?

Chọn theo lưu lượng và đường ống. Xy-lanh lớn hoặc cần tốc độ cao → ưu tiên cỡ cổng lớn hơn để giảm sụt áp.
