Tính năng nổi bật:

Van gạt tay 4HV – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng van điều khiển khí nén bằng tay (manual hand lever valve) chuyên dùng để đảo chiều dòng khí cho xi lanh và các cơ cấu chấp hành mà không cần sử dụng điện. Với thiết kế 4 cửa (4-way), van 4HV Airtac cho phép điều khiển linh hoạt quá trình cấp – xả khí, giúp kiểm soát chuyển động tiến/lùi của xi lanh một cách trực quan, nhanh chóng và chính xác.

Dòng 4HV Series có nhiều tùy chọn cấu hình 2 vị trí (2-position) và 3 vị trí (3-position), phù hợp với các yêu cầu vận hành khác nhau như giữ vị trí trung gian hoặc đảo chiều liên tục. Sản phẩm được chế tạo từ vật liệu nhôm đúc bền bỉ, có khả năng chống ăn mòn, chịu va đập tốt và hoạt động ổn định trong môi trường công nghiệp. Van hỗ trợ đa dạng kích thước cổng như 1/8”, 1/4”, 3/8”, 1/2”, dễ dàng tích hợp vào nhiều hệ thống khí nén hiện có.

Van gạt tay 4HV Airtac được ứng dụng rộng rãi trong các trạm thao tác thủ công, bàn test, jig gá, tủ khí (air panel) và các hệ thống yêu cầu điều khiển trực tiếp hoặc “manual override”. Khi mua van 4HV tại Khoa Kim Việt Nam, khách hàng được đảm bảo hàng chính hãng 100%, đầy đủ CO/CQ, tư vấn kỹ thuật tận tình, giá cạnh tranh và giao hàng nhanh toàn quốc, giúp tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

Van gạt tay 4HV – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Van tay - van chân - van cơ Thẻ: Airtac chính hãng, Van gạt tay Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

4HV Series – Van gạt tay Airtac (Manual Hand Lever Valve) – 2 vị trí / 3 vị trí, 4 cửa

Van gạt tay 4 cửa: điều khiển cơ cấu khí nén trực tiếp, không cần điện.
Đầy đủ cấu hình 2 vị trí & 3 vị trí: phù hợp thao tác tiến/lùi hoặc “giữ giữa / trung tính”.
Thân nhôm đúc bền bỉ: chống ăn mòn, chịu va đập tốt trong môi trường xưởng.
Nhiều kích thước cổng: 1/8”, 1/4”, 3/8”, 1/2” (tùy mã 06/08/10/15/20).
Tuỳ chọn S / L / SL: thuận tiện lắp đặt theo tư thế thao tác, tối ưu an toàn & công thái học.

Van gạt tay Airtac 4 cửa (4 ports) 2 vị trí / 3 vị trí 06 · 08 · 10 · 15 · 20

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp van gạt tay Airtac 4HV chính hãng, đủ mã – đủ cỡ cổng – hỗ trợ chọn đúng 2 vị trí/3 vị trí và biến thể S/L/SL.

4HV Series – van gạt tay Airtac 4 cửa, thao tác trực tiếp, bền bỉ cho tủ khí và dây chuyền.

Van gạt tay Airtac 4HV là gì? Dùng để làm gì trong hệ khí nén?

Van gạt tay 4HV Airtac là dòng van điều khiển khí nén bằng thao tác cơ (gạt tay), chuyên dùng để đảo chiều dòng khí cho xy lanh hoặc cơ cấu khí nén mà không cần điện. Đây là lựa chọn cực kỳ phổ biến trong:

Trạm thao tác bằng tay, bàn test khí, jig kiểm tra sản phẩm
Tủ khí (air panel) cần van thao tác nhanh – trực quan
Hệ thống khí nén đơn giản, yêu cầu độ tin cậy cao
Tình huống “manual override” / chạy thử / căn chỉnh trước khi đưa vào tự động

Dòng 4HV nổi bật nhờ cấu hình 4 cửa (cấp – ra – xả), cho phép điều khiển xy lanh tác động kép tương tự van đảo chiều. Tùy ứng dụng, bạn có thể chọn: 2 vị trí (2-position) hoặc 3 vị trí (3-position).

Cấu tạo & nguyên lý hoạt động van gạt tay 4HV

Cấu tạo chính

Thân van: nhôm đúc, gia công chính xác, bền trong môi trường xưởng.
Tay gạt (lever): thao tác trực quan, chuyển trạng thái nhanh.
Spool/đĩa đảo chiều: chuyển hướng khí từ cổng cấp sang cổng ra.
Seal/O-ring: làm kín, giảm rò khí, tăng độ ổn định.
Hệ cổng 4 cửa: cấp khí và điều hướng ra tải, kèm đường xả.

Nguyên lý: 2 vị trí vs 3 vị trí

Loại 2 vị trí (2-position): tay gạt có 2 trạng thái cố định. Khi gạt, van đổi hướng cấp/xả, phù hợp điều khiển tiến/lùi (on/off đảo chiều) theo thao tác tay. Loại 3 vị trí (3-position): có thêm trạng thái trung gian. Trạng thái này thường dùng để “tạm dừng”, “giữ” hoặc đưa hệ về trung tính tùy thiết kế – phù hợp khi cần thao tác an toàn, căn chỉnh hoặc muốn có vị trí “neutral” rõ ràng.

Vì sao 4HV Airtac được dùng rất nhiều trong tủ khí & bàn test?

Không phụ thuộc điện: vẫn vận hành được khi không có nguồn điện/PLC.
Trực quan – dễ thao tác: nhìn là hiểu trạng thái, thuận tiện cho vận hành và bảo trì.
Ổn định, bền bỉ: thân nhôm đúc, cơ cấu đơn giản, ít hỏng vặt.
Dễ lắp, dễ thay: chuẩn cổng phổ biến, thay thế nhanh theo mã.
Tùy chọn S / L / SL: tối ưu tư thế lắp và hành trình gạt theo layout máy.

Gợi ý kỹ sư: Nếu van đặt ở vị trí “người vận hành thao tác thường xuyên”, ưu tiên biến thể L hoặc SL để tối ưu công thái học.

Thông số kỹ thuật (tham khảo)

Thông số	Mô tả
Kiểu van	Van gạt tay (manual), 4 cửa
Số vị trí	2 vị trí hoặc 3 vị trí (tùy mã)
Cỡ cổng	06 / 08 / 10 / 15 / 20 (tùy mã, tương ứng cỡ ren/cổng theo chuẩn series)
Ứng dụng	Điều khiển xy lanh, bàn test khí, tủ khí, thao tác chạy thử/override

Khi cần chọn đúng cỡ cổng/ren theo hệ thống, hãy gửi ảnh cổng hoặc yêu cầu đường ống (Ø, lưu lượng) để đối chiếu nhanh.

Cách chọn đúng mã van gạt tay 4HV (2 vị trí / 3 vị trí, S / L / SL)

Bước 1: xác định bạn cần 2 vị trí (tiến/lùi cơ bản) hay 3 vị trí (có trung gian/neutral).
Bước 2: chọn series theo lưu lượng – 210 / 310 / 410 (càng lớn càng phù hợp lưu lượng cao).
Bước 3: chọn cỡ cổng theo mã 06 / 08 / 10 / 15 / 20.
Bước 4: chọn biến thể:
- Không hậu tố: bản tiêu chuẩn.
- S: biến thể theo cấu hình thao tác/lắp đặt (phù hợp layout đặc thù).
- L: tối ưu tay gạt/hành trình gạt cho thao tác.
- SL: kết hợp cấu hình S + L, tối ưu cả lắp đặt lẫn thao tác.

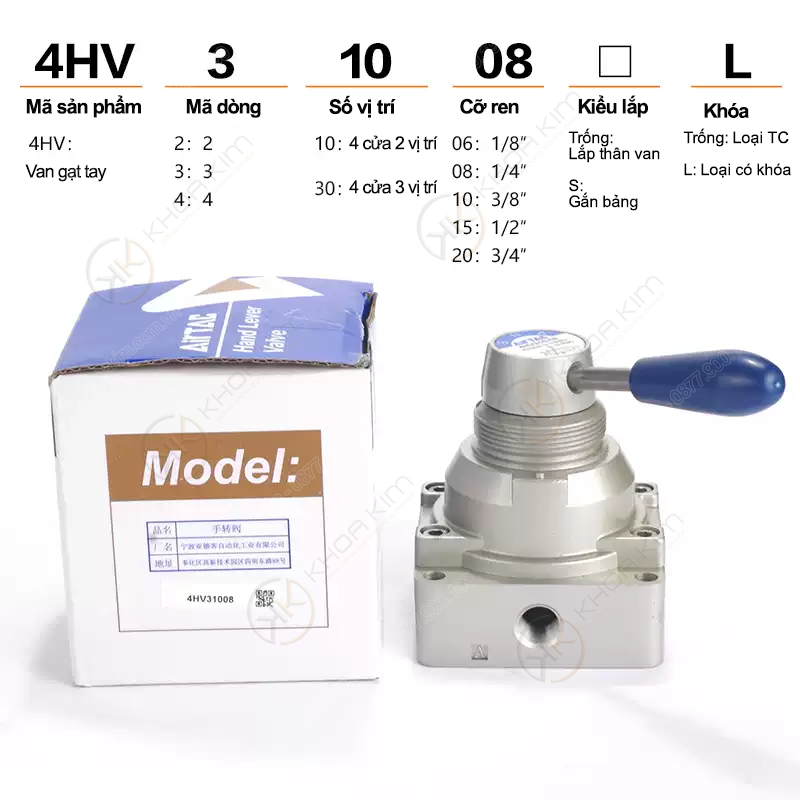

Bảng mã sản phẩm đầy đủ – Van gạt tay Airtac 4HV Series

A) Loại 2 vị trí, 4 cửa (2-position, 4 ports)

Model	Cấu hình	Gợi ý dùng
4HV21006 4HV21008 4HV31008 4HV31010 4HV41015 4HV41020	2 vị trí, 4 cửa	Điều khiển tiến/lùi cơ bản, tủ khí, bàn test, cơ cấu kẹp – đẩy.

B) Loại 3 vị trí, 4 cửa (3-position, 4 ports)

Model	Cấu hình	Gợi ý dùng
4HV23006 4HV23008 4HV33008 4HV33010 4HV43015 4HV43020	3 vị trí, 4 cửa	Có vị trí trung gian/neutral, phù hợp chạy thử – căn chỉnh – an toàn thao tác.

C) Biến thể “S” (model hậu tố S)

4HV21006S · 4HV21008S · 4HV31010S · 4HV31008S · 4HV41015S · 4HV41020S · 4HV23006S · 4HV23008S · 4HV33010S · 4HV33008S · 4HV43015S · 4HV43020S

D) Biến thể “L” (model hậu tố L)

4HV21006L · 4HV21008L · 4HV31010L · 4HV31008L · 4HV41015L · 4HV41020L · 4HV23006L · 4HV23008L · 4HV33008L · 4HV33010L · 4HV43015L · 4HV43020L

E) Biến thể “SL” (model hậu tố SL)

4HV21006SL · 4HV21008SL · 4HV31010SL · 4HV31008SL · 4HV41015SL · 4HV41020SL · 4HV23006SL

Lưu ý: Biến thể S/L/SL thường liên quan đến cấu hình tay gạt, hướng lắp hoặc kiểu thao tác theo từng dòng. Khi đặt hàng, nên cung cấp ảnh vị trí lắp hoặc yêu cầu thao tác để chọn đúng biến thể.

Ứng dụng tiêu biểu của van gạt tay 4HV

Tủ khí / air panel: thao tác bật/tắt – đảo chiều trực quan.
Bàn test khí nén: chạy thử xy lanh, jig kiểm tra, đo kiểm rò rỉ.
Máy bán tự động: người vận hành gạt tay theo chu trình.
Manual override: chạy thử, căn chỉnh trước khi đưa vào PLC/van điện từ.
Hệ thống cần độ tin cậy cao: môi trường nhiễu điện, không tiện đi dây điều khiển.

Câu hỏi thường gặp (FAQ)

Van 4 cửa khác gì 5 cửa? Có điều khiển xy lanh được không?

Van 4 cửa vẫn có thể điều khiển cơ cấu khí nén theo thiết kế cổng của series. Trong thực tế lắp đặt, kỹ sư sẽ đối chiếu sơ đồ cổng (cấp/ra/xả) để kết nối đúng với xy lanh hoặc cơ cấu. Nếu bạn gửi sơ đồ yêu cầu, kỹ sư có thể hướng dẫn nối nhanh.

Chọn 2 vị trí hay 3 vị trí?

2 vị trí phù hợp đảo chiều cơ bản, thao tác nhanh. 3 vị trí phù hợp khi cần trạng thái trung gian/neutral để an toàn, căn chỉnh hoặc “tạm dừng” rõ ràng trong thao tác.

S / L / SL khác nhau thế nào?

Đây là các biến thể theo cấu hình thao tác/lắp đặt. Để chọn đúng, hãy cung cấp ảnh vị trí lắp, hướng thao tác và yêu cầu công thái học, kỹ sư sẽ đối chiếu đúng mã thay thế.
