Tính năng nổi bật:

Van cơ khí nén S3 – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng van điều khiển khí nén bằng cơ học, hoạt động thông qua các tác động trực tiếp như nút nhấn, cần gạt, con lăn hoặc tay gạt mà không cần sử dụng điện. Đây là giải pháp tối ưu cho các hệ thống tự động hóa yêu cầu độ an toàn cao, hạn chế nhiễu điện và đảm bảo khả năng vận hành ổn định trong môi trường công nghiệp khắc nghiệt.

Van S3 Airtac được thiết kế nhỏ gọn, dễ dàng lắp đặt trên panel, tủ điều khiển hoặc trực tiếp trên máy, giúp tối ưu không gian và thuận tiện trong thao tác vận hành. Sản phẩm có nhiều tùy chọn kiểu tác động như nhấn giữ, nhấn nhả, gạt, con lăn… cùng các kích thước cổng phổ biến như M5, 1/8 inch và 1/4 inch, đáp ứng linh hoạt cho nhiều ứng dụng khác nhau như jig gá, bàn thao tác, dây chuyền lắp ráp, hệ thống cấp phôi và các cơ cấu an toàn.

Nhờ cấu tạo bền bỉ, vật liệu chất lượng cao và khả năng phản hồi nhanh, van cơ khí nén S3 Airtac đảm bảo độ chính xác và độ tin cậy cao trong quá trình điều khiển khí nén. Khi mua van S3 Airtac tại Khoa Kim Việt Nam, khách hàng được cam kết sản phẩm chính hãng 100%, đầy đủ CO/CQ, hỗ trợ kỹ thuật tận tình, giá cạnh tranh và giao hàng nhanh trên toàn quốc, giúp tối ưu hiệu suất và độ bền cho hệ thống khí nén công nghiệp.

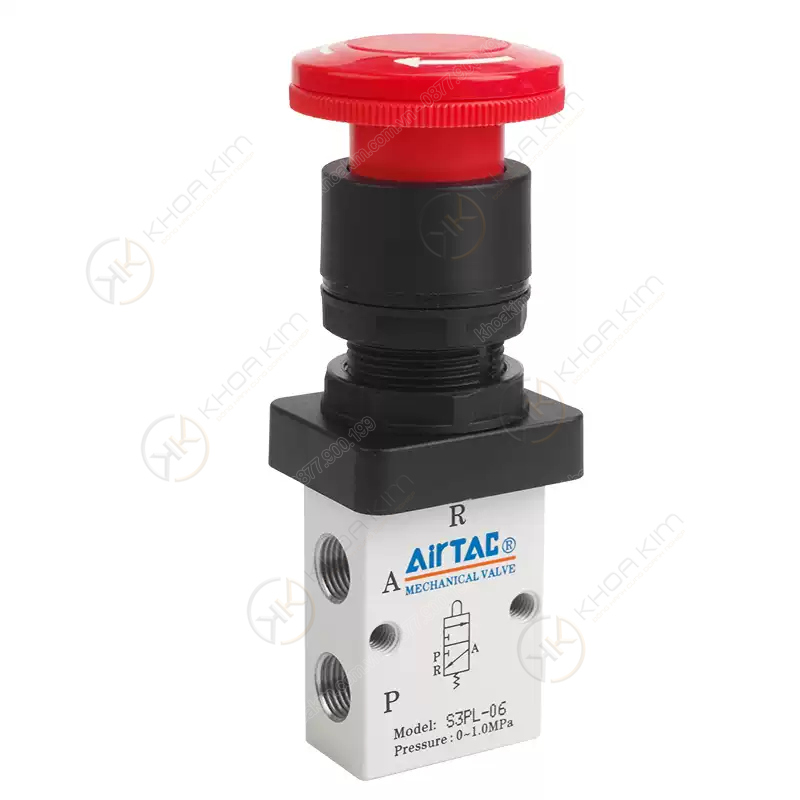

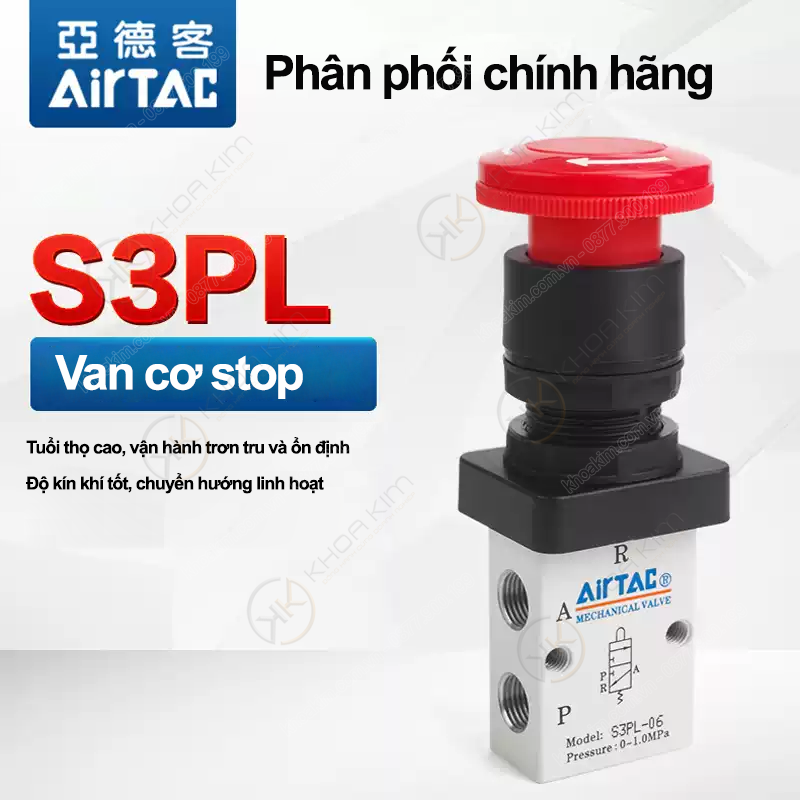

Van cơ khí nén S3

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Van khí khác, Van tay - van chân - van cơ Thẻ: Airtac chính hãng, Van cơ khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

S3 Series – Van cơ khí khí nén Airtac (Mechanical Pneumatic Valves)

Van cơ khí khí nén: điều khiển bằng tay gạt / nút nhấn / con lăn / cần gạt… không phụ thuộc điện.
Phản hồi trực tiếp – dễ kiểm soát: phù hợp máy bán tự động, jig gá, trạm thao tác, cơ cấu an toàn.
Thiết kế gọn: dễ lắp trên panel, gá máy, cụm điều khiển tại chỗ.
Đa dạng cổng: M5 / 1/8” (06) / 1/4” (08) tùy mã.
Đa dạng kiểu thao tác: B/C/D/Y/R/L/V, PL, PP/PF/PM/HS với tùy chọn màu R/G/B.

Van cơ khí Airtac S3 Series M5 · 1/8” · 1/4” Không cần điện

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp đầy đủ phụ kiện khí nén Airtac: van cơ khí, van điện từ, xy-lanh, bộ FRL, cút nối nhanh, ống khí…

Airtac S3 Series – van cơ khí khí nén, điều khiển trực tiếp, gọn, bền, dễ lắp.

Van cơ khí khí nén Airtac S3 là gì?

Van cơ khí khí nén S3 Series của Airtac là dòng van điều khiển hướng (directional valve) kích hoạt bằng tác động cơ học như nút nhấn, cần gạt, con lăn, tay gạt, núm xoay… Thay vì dùng tín hiệu điện (như van điện từ), van S3 hoạt động hoàn toàn cơ khí, phù hợp cho:

Trạm thao tác thủ công/bán tự động (operator station)
Jig gá – đồ gá, đồ kẹp, bàn thao tác lắp ráp
Hệ thống yêu cầu độ tin cậy cao, hạn chế điện/EMI
Ứng dụng an toàn: “nhấn giữ để chạy”, “gạt để cấp khí”, “đạp để kẹp”…

Với cấu trúc đơn giản, dễ thay thế và đa dạng kiểu thao tác, S3 là lựa chọn phổ biến để tạo các “điểm điều khiển tại chỗ” (local control) hoặc làm phần tử logic cơ khí trong mạch khí nén.

Cấu tạo & nguyên lý hoạt động của van cơ khí S3

Thành phần chính

Thân van: hợp kim/kim loại gia công chuẩn, bền trong môi trường công nghiệp.
Spool (lõi trượt): dịch chuyển theo tác động cơ học để đổi hướng dòng khí.
Cơ cấu tác động: nút nhấn / cần gạt / con lăn / núm… theo từng mã (B/C/D/Y/R/L/V…).
Seal/O-ring: làm kín, hạn chế rò khí, tăng tuổi thọ.
Cổng khí: chuẩn theo series, tương ứng cỡ ren M5/06/08.

Nguyên lý làm việc

Khi người vận hành nhấn/gạt/đạp, cơ cấu tác động sẽ làm spool đổi vị trí, từ đó chuyển hướng khí nén giữa các cửa cấp – ra – xả. Khi thả tác động, van có thể trở về trạng thái ban đầu (tùy cấu hình) hoặc giữ trạng thái theo thiết kế. Cách hiểu nhanh: S3 giúp bạn biến “hành động cơ học” (tay/ chân/ con lăn) thành “tín hiệu khí” để điều khiển xy-lanh hoặc van pilot mà không cần điện.

Vì sao nên dùng van cơ khí Airtac S3?

Không cần điện: phù hợp môi trường hạn chế điện, chống nhiễu, an toàn hơn trong một số khu vực.
Trực quan – dễ vận hành: thao tác tay/chân rõ ràng, dễ hướng dẫn công nhân.
Độ bền cao: cấu trúc cơ khí đơn giản, ít lỗi vặt, dễ bảo trì.
Đa dạng kiểu thao tác: dễ tùy biến theo vị trí lắp (gạt, nhấn, con lăn, núm…).
Chi phí tối ưu: giá hợp lý, dễ dự phòng kho, thay thế nhanh.

Gợi ý kỹ sư: S3 thường dùng làm van “điều khiển tại chỗ” cho đồ gá (kẹp/nhả), hoặc làm tín hiệu pilot khí cho van lớn hơn.

Thông số kỹ thuật (tham khảo khi chọn ứng dụng)

Hạng mục	Mô tả
Dòng sản phẩm	S3 Series – van cơ khí khí nén
Cỡ cổng / ren	M5 / 06 (1/8”) / 08 (1/4”) tùy mã
Kiểu tác động	Nút nhấn, cần gạt, con lăn, núm… (B/C/D/Y/R/L/V/PL/PP/PF/PM/HS…)
Ứng dụng	Điều khiển xy lanh, van pilot, thao tác tại chỗ, đồ gá

Lưu ý: Để chốt đúng loại (chức năng 3/2, 5/2… kiểu hồi/latching…) và thông số áp suất/lưu lượng, bạn nên đối chiếu datasheet theo mã hoặc gửi yêu cầu để kỹ sư tra đúng biến thể.

Cách chọn đúng mã S3 (nhanh – không nhầm)

Chọn kiểu thao tác: nút nhấn/ cần gạt/ con lăn/ núm… theo nhóm mã (B/C/D/Y/R/L/V…).
Chọn cỡ cổng: M5 (nhỏ gọn), 06 (1/8”), 08 (1/4”) theo đường ống và lưu lượng.
Chọn biến thể màu (nếu có): R/G/B thường dùng để phân biệt nút/đầu thao tác (đỏ/xanh lá/xanh dương).
Kiểm tra không gian lắp: vị trí tay thao tác, hướng gạt, hành trình con lăn… để tránh vướng.
Đối chiếu mục đích mạch: điều khiển trực tiếp xy lanh hay làm tín hiệu pilot cho van lớn.

Mẹo: Nếu cần “phân quyền thao tác”, bạn có thể chọn nhóm có màu R/G/B để quy ước vận hành theo quy trình nhà máy.

Bảng mã sản phẩm đầy đủ – Van cơ khí khí nén Airtac S3 Series

Danh sách dưới đây đã tổng hợp đầy đủ tất cả mã bạn cung cấp, phân nhóm để dễ tra cứu theo kiểu thao tác và cỡ cổng (M5/06/08).

1) Nhóm mã cơ bản (B / C / D / Y / R / L / V / PL)

Nhóm	M5	06 (1/8”)	08 (1/4”)
S3B	S3BM5	S3B06	S3B08
S3C	S3CM5	S3C06	S3C08
S3D	S3DM5	S3D06	S3D08
S3Y	S3YM5	S3Y06	S3Y08
S3R	S3RM5	S3R06	S3R08
S3L	S3LM5	S3L06	S3L08
S3V	S3VM5	S3V06	S3V08

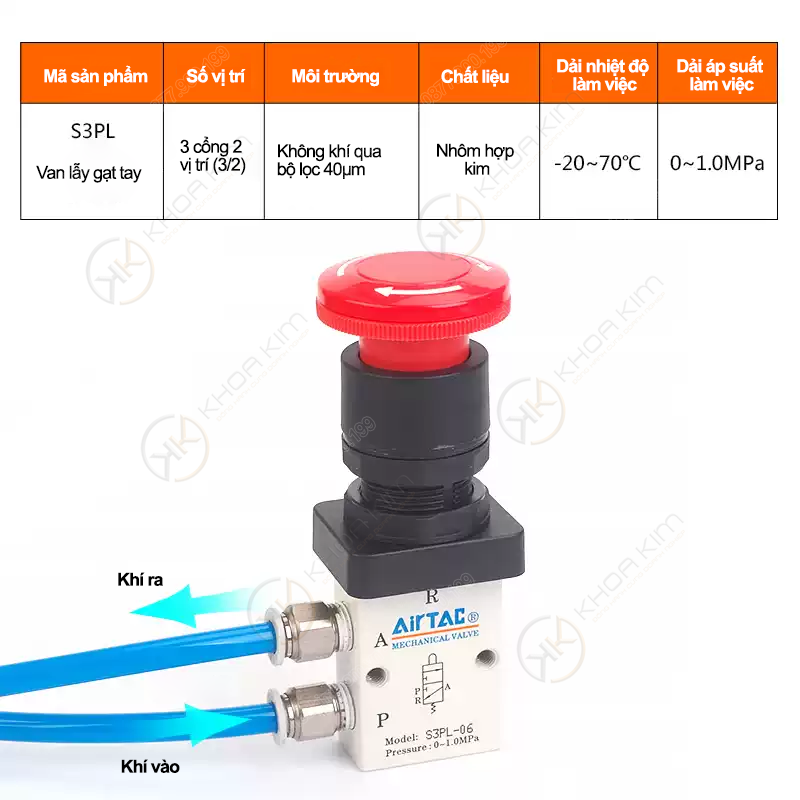

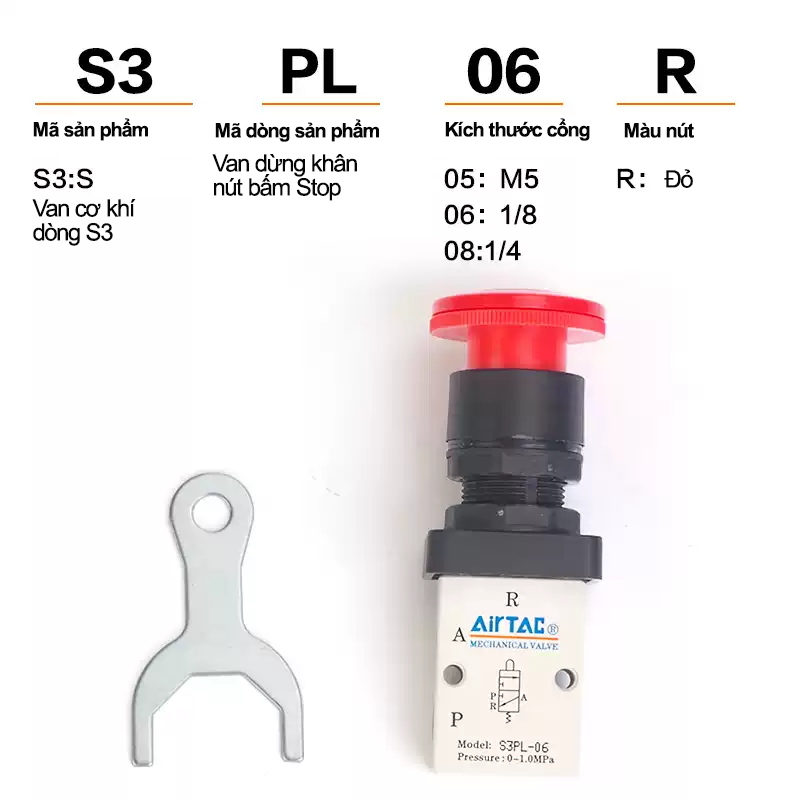

S3PL	S3PLM5	S3PL06	S3PL08

2) Nhóm nút/đầu thao tác màu (PP / PF / PM / HS) – R / G / B

Các mã có hậu tố R / G / B thường dùng để phân biệt màu của nút/đầu thao tác (đỏ/xanh lá/xanh dương), giúp quy chuẩn vận hành và an toàn thao tác trong nhà máy.

Nhóm	M5	06 (1/8”)	08 (1/4”)
S3PP (R)	S3PPM5R	S3PP06R	S3PP08R
S3PP (G)	S3PPM5G	S3PP06G	S3PP08G
S3PP (B)	S3PPM5B	S3PP06B	S3PP08B
S3PF (R)	S3PFM5R	S3PF06R	S3PF08R
S3PF (G)	S3PFM5G	S3PF06G	S3PF08G
S3PF (B)	S3PFM5B	S3PF06B	S3PF08B
S3PM (R)	S3PMM5R	S3PM06R	S3PM08R
S3PM (G)	S3PMM5G	S3PM06G	S3PM08G
S3PM (B)	S3PMM5B	S3PM06B	S3PM08B
S3HS (R)	S3HSM5R	S3HS06R	S3HS08R
S3HS (G)	S3HSM5G	S3HS06G	S3HS08G
S3HS (B)	S3HSM5B	S3HS06B	S3HS08B

Ứng dụng tiêu biểu của van cơ khí S3

Đồ gá – jig kẹp: nhấn/đạp để kẹp – thả để nhả, thao tác nhanh và an toàn.
Máy bán tự động: công nhân điều khiển trực tiếp xy lanh tại trạm thao tác.
Trạm test/kiểm tra: cấp khí theo bước bằng thao tác cơ khí, giảm phụ thuộc điện.
Mạch pilot khí: dùng S3 tạo tín hiệu khí điều khiển van lớn, tăng độ tin cậy.
Ứng dụng an toàn: “giữ tay mới chạy”, “thả tay dừng”, quy chuẩn theo màu R/G/B.

Câu hỏi thường gặp (FAQ)

Van cơ khí S3 khác gì van điện từ?

Van điện từ dùng tín hiệu điện (coil) để đổi trạng thái; còn van cơ khí S3 đổi trạng thái bằng thao tác cơ học (nhấn/gạt/đạp…). S3 phù hợp nơi cần thao tác trực tiếp, hạn chế điện hoặc muốn vận hành “cảm giác thật”.

Chọn M5, 06 hay 08?

M5 gọn cho máy nhỏ/đường khí nhỏ; 06 (1/8”) phổ biến cho đa số đồ gá; 08 (1/4”) phù hợp khi cần lưu lượng lớn hơn hoặc đường ống lớn hơn.

Hậu tố R/G/B nghĩa là gì?

Thường dùng để phân biệt màu nút/đầu thao tác (R đỏ, G xanh lá, B xanh dương) – tiện quy ước vận hành và an toàn thao tác.
