Tính năng nổi bật:

Van chống lún PCV – Airtac chính hãng do Khoa Kim Việt Nam phân phối là giải pháp an toàn khí nén chuyên dụng giúp khóa áp tại cổng xy lanh, ngăn chặn hiện tượng tụt hành trình và giữ tải ổn định khi hệ thống mất áp hoặc dừng hoạt động. Dòng PCV (Pilot Check Valve / Lock Valve) được thiết kế để đảm bảo an toàn tối đa cho các cơ cấu nâng, bàn nâng, kẹp giữ, trục đứng hoặc các ứng dụng cần giữ vị trí chính xác trong dây chuyền tự động hóa.

Van PCV Airtac hoạt động theo nguyên lý khóa một chiều kết hợp điều khiển pilot, chỉ cho phép dòng khí xả hoặc đảo chiều khi có tín hiệu điều khiển phù hợp. Nhờ đó, xy lanh được “giữ chặt” tại vị trí làm việc, hạn chế tối đa nguy cơ rơi tải, va đập cơ khí hoặc hư hỏng thiết bị khi xảy ra sự cố mất áp. Đây là lựa chọn lý tưởng trong các hệ thống yêu cầu độ an toàn cao và kiểm soát chính xác.

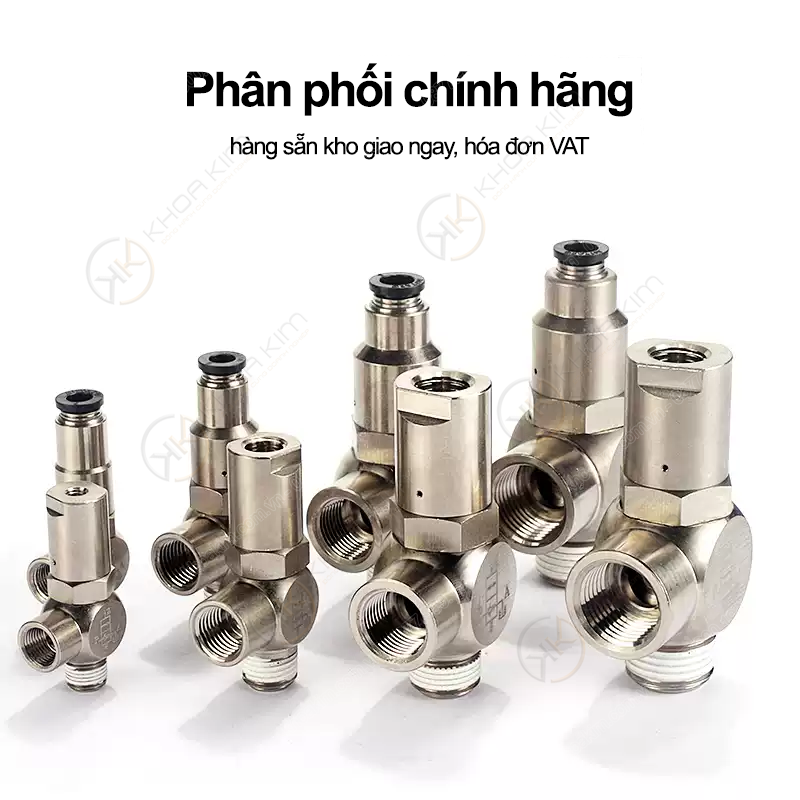

Sản phẩm có nhiều kích thước cổng phổ biến như 1/8”, 1/4”, 3/8”, 1/2”, phù hợp với đa dạng cấu hình lắp đặt. Thiết kế chắc chắn, vật liệu bền bỉ giúp van vận hành ổn định trong môi trường công nghiệp khắc nghiệt, chịu áp lực cao và tần suất làm việc liên tục. Ngoài ra, việc lắp đặt và bảo trì đơn giản giúp tiết kiệm thời gian và chi phí vận hành.

Khoa Kim Việt Nam cam kết cung cấp van chống lún PCV Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc, mang đến giải pháp an toàn khí nén hiệu quả, giúp doanh nghiệp vận hành ổn định và giảm thiểu rủi ro trong sản xuất.

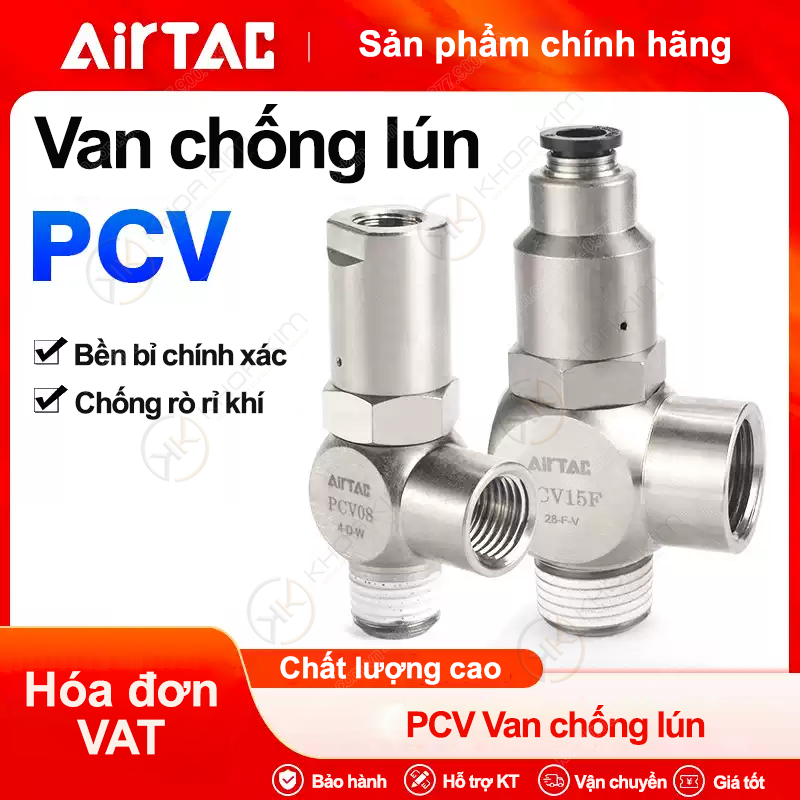

Van chống lún PCV – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Van tay - van chân - van cơ, Van khí khác Thẻ: Airtac chính hãng, Van chống lún Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

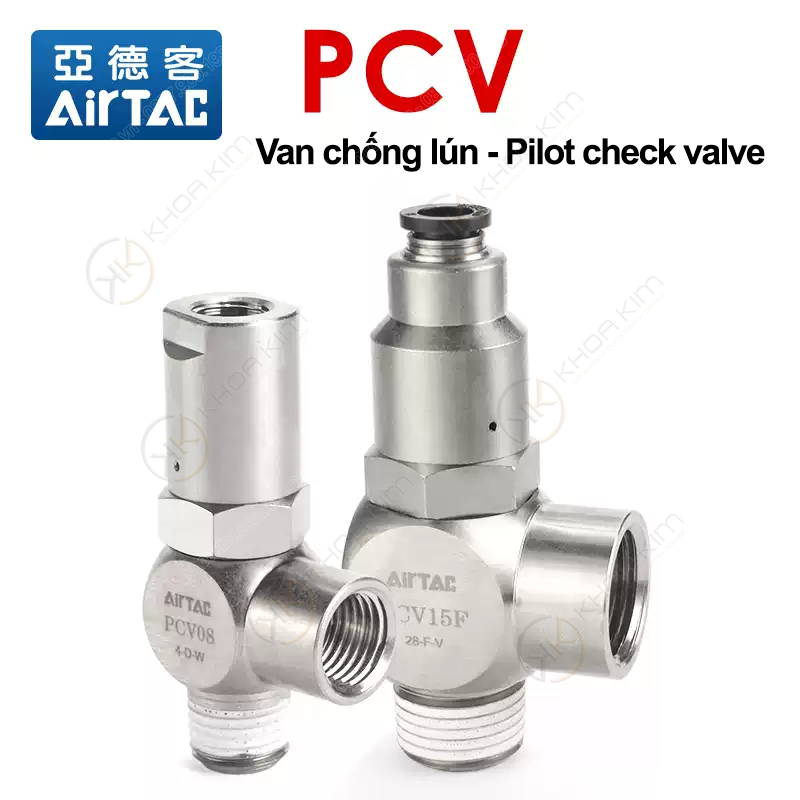

PCV Series – Van chống lún Airtac (Pilot Check Valve / Lock Valve) – Chống tụt xy lanh, giữ tải an toàn

Chức năng chống lún – chống tụt: khóa khí tại cổng xy lanh, giúp giữ vị trí khi dừng máy hoặc mất áp.
An toàn cho tải treo & cơ cấu thẳng đứng: giảm rủi ro tụt hành trình, rơi sản phẩm, va chạm cơ khí.
Mở khóa bằng khí pilot: chỉ cho phép xả/đảo chiều khi có tín hiệu điều khiển, tăng tính kiểm soát.
Dải cổng phổ biến: 06 / 08 / 10 / 15 tương ứng các cỡ kết nối thông dụng trong hệ khí nén.
Biến thể “F”: tùy chọn phiên bản theo cấu hình/chuẩn lắp đặt (thường dùng cho cụm van – đường ống có tiêu chuẩn riêng).

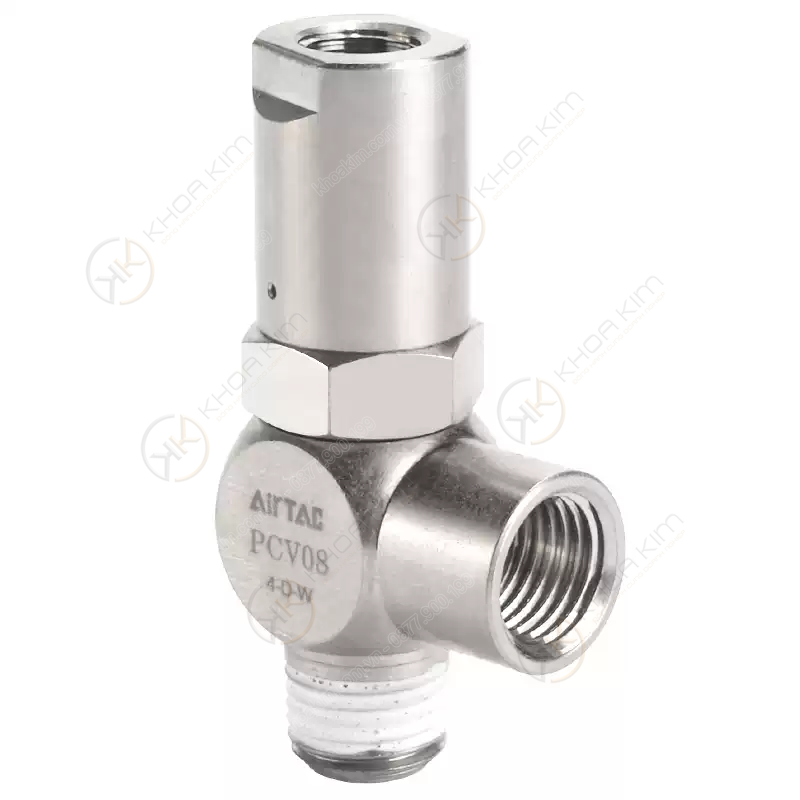

Van chống lún Khóa xy lanh Pilot Check Valve PCV06 · PCV08 · PCV10 · PCV15

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp phụ kiện khí nén Airtac: van chống lún PCV, van điện từ, xy lanh, cút nối nhanh, ống PU/PA/PE, bộ xử lý khí (FRL)…

PCV Series – van chống lún Airtac: khóa xy lanh, chống tụt hành trình, tăng an toàn cho tải treo.

Van chống lún PCV Airtac là gì?

Van chống lún PCV Series của Airtac (thường được gọi là pilot check valve, lock valve, hoặc “van khóa xy lanh”) là một phụ kiện an toàn khí nén dùng để giữ áp tại cổng xy lanh, ngăn hiện tượng tụt hành trình (lún) khi dừng máy, khi mất nguồn khí hoặc khi có rò rỉ trên đường ống/van điện từ. Trong thực tế nhà máy, “lún” thường xuất hiện ở các cơ cấu:

Trục đứng / tải treo: cơ cấu nâng – hạ, bàn nâng, kẹp nâng, gá treo…
Xy lanh giữ lực: kẹp chặt sản phẩm, ép giữ, chặn giữ vị trí…
Hệ thống cần dừng an toàn: dừng khẩn (E-stop) nhưng vẫn phải giữ cơ cấu không rơi tự do.

Khi có PCV, xy lanh sẽ được “khóa” tại vị trí đang đứng, chỉ “nhả khóa” khi có tín hiệu pilot phù hợp. Nhờ đó, hệ thống an toàn hơn, giảm lỗi rơi sản phẩm, tránh va đập cơ khí và bảo vệ người vận hành.

Cấu tạo & nguyên lý khóa chống lún (Pilot Check)

Thành phần chính

Thân van: kim loại/nhôm xử lý bề mặt, chịu áp tốt.
Bi (poppet) hoặc lõi một chiều: cho khí đi một chiều và khóa chiều ngược.
Cổng pilot: nhận áp điều khiển để mở khóa van.
O-ring/đệm làm kín: hạn chế rò khí, giữ áp ổn định.
Đường khí chính: nối trực tiếp với cổng A/B của xy lanh.

Nguyên lý hoạt động

PCV là van một chiều có điều khiển pilot:

Không có pilot: van khóa chiều xả ngược, giữ khí trong buồng xy lanh → chống lún.
Có pilot: áp pilot tác động mở khóa → cho phép xả/đảo chiều theo điều khiển van điện từ.

Hiểu đơn giản: PCV “giữ” khi không cho phép và chỉ “nhả” khi có lệnh điều khiển. Đây là lý do PCV được dùng rộng rãi cho trục đứng/tải treo.

Vì sao nên lắp van chống lún PCV cho hệ khí nén?

Chống tụt xy lanh khi mất áp: hạn chế rơi tải, tăng an toàn vận hành.
Giữ vị trí ổn định: phù hợp cơ cấu kẹp – giữ – nâng – hạ cần độ chính xác.
Giảm lỗi do rò khí: khi van điện từ/đường ống có rò nhỏ, PCV vẫn giữ buồng xy lanh.
Tối ưu dừng khẩn: dừng máy nhưng cơ cấu không “rơi tự do”.
Dễ tích hợp: lắp gần xy lanh, phối hợp với van 5/2 hoặc 5/3 để điều khiển linh hoạt.

Gợi ý: Với trục đứng, nên lắp PCV ngay tại cổng xy lanh (càng gần càng tốt) để giảm thể tích đường ống và tăng hiệu quả chống lún.

Thông số kỹ thuật chính (tham khảo)

Hạng mục	Mô tả
Chức năng	Van khóa chống lún (pilot check) – giữ áp tại xy lanh
Môi chất	Khí nén sạch (khuyến nghị dùng lọc – điều áp FRL)
Kiểu lắp đặt	Lắp in-line trên đường A/B hoặc lắp gần cổng xy lanh
Kích cỡ	PCV06 / PCV08 / PCV10 / PCV15 (và biến thể F)

Lưu ý: Thông số chi tiết (áp suất làm việc tối đa, lưu lượng, kích thước cổng ren/ống…) phụ thuộc datasheet từng model. Khi gửi yêu cầu theo mã, kỹ sư sẽ đối chiếu đúng cỡ cổng và kiểu lắp.

Hướng dẫn lắp đặt van chống lún PCV đúng kỹ thuật

Xác định chiều lắp: PCV có chiều dòng khí và cổng pilot – lắp đúng hướng để van khóa hiệu quả.
Lắp gần xy lanh: đặc biệt với trục đứng/tải treo, nên lắp ngay tại cổng A/B của xy lanh.
Chọn pilot hợp lý: lấy tín hiệu pilot từ đường điều khiển phù hợp (thường từ phía đối diện buồng xy lanh).
Kiểm tra rò khí: sau khi lắp, test rò khí tại khớp nối/ren để đảm bảo giữ áp tốt.
Hiệu chỉnh hệ thống: kết hợp tiết lưu/van xả nhanh nếu cần tối ưu tốc độ và độ ổn định.

Mẹo: Nếu xy lanh vẫn tụt nhẹ, hãy kiểm tra áp pilot, chiều lắp, chất lượng seal và độ rò của đường ống/van điện từ.

Chọn mã PCV06 / 08 / 10 / 15 theo bài toán tải & đường ống

Theo lưu lượng & cỡ ống: đường ống lớn hơn → ưu tiên PCV cỡ lớn để giảm sụt áp và tăng tốc độ.
Theo tải và trục đứng: tải càng nặng, yêu cầu giữ càng cao → ưu tiên cấu hình đúng cỡ, lắp gần xy lanh, giảm thể tích ống.
Theo không gian lắp đặt: tủ máy chật → chọn model gọn; hệ thống lớn → chọn cỡ 10/15 để đảm bảo lưu lượng.
Chọn bản “F” khi cần: dùng khi hệ thống tiêu chuẩn hóa theo biến thể F hoặc cần đồng bộ phụ tùng theo thiết kế máy.

Ứng dụng tiêu biểu của van chống lún Airtac PCV

Trục đứng nâng – hạ, bàn nâng khí nén, cơ cấu lift trong dây chuyền.
Cơ cấu kẹp giữ sản phẩm, chặn giữ vị trí, ép giữ trong lắp ráp.
Robot gắp đặt có xy lanh nâng, cụm gá treo, chống tụt khi dừng khẩn.
Dây chuyền đóng gói/chiết rót/dán nhãn cần độ ổn định và an toàn cơ khí.

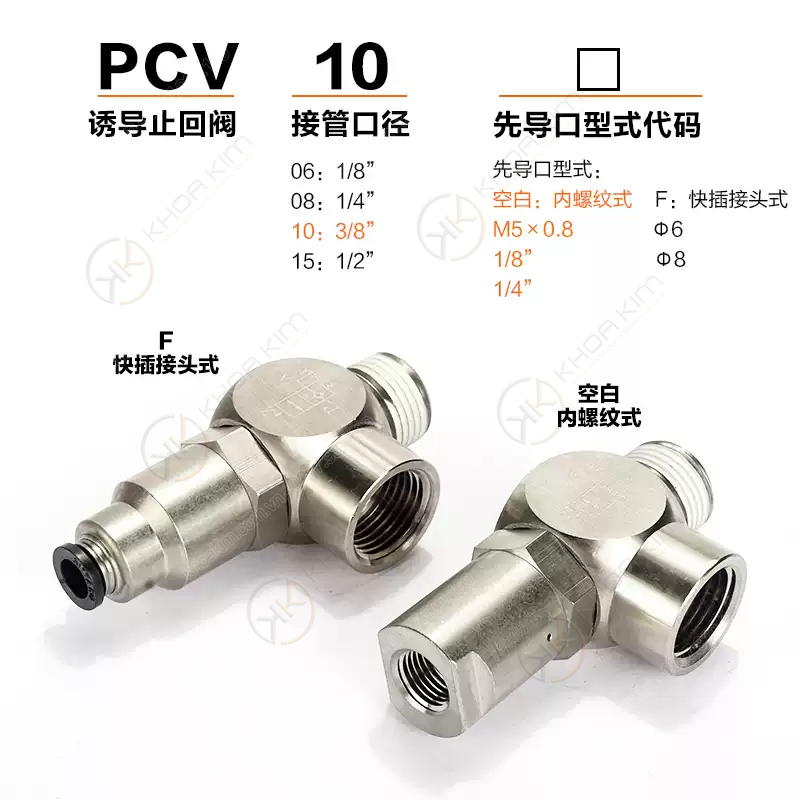

Bảng mã sản phẩm đầy đủ – Airtac PCV Series

Danh sách model PCV và PCV-F (đầy đủ theo yêu cầu):

Nhóm	Model	Gợi ý sử dụng
PCV tiêu chuẩn	PCV06 PCV08 PCV10 PCV15	Dùng cho hệ thống khí nén thông dụng, lắp in-line hoặc gần xy lanh để chống lún.
PCV-F (biến thể F)	PCV06F PCV08F PCV10F PCV15F	Dùng khi hệ thống yêu cầu biến thể “F” theo chuẩn thiết kế/đồng bộ mã phụ tùng.

Câu hỏi thường gặp (FAQ)

Van chống lún PCV khác gì van một chiều thường?

Van một chiều thường chỉ cho khí đi một chiều và khóa chiều ngược. PCV (pilot check) có thêm cổng pilot, cho phép mở khóa có điều khiển. Nhờ vậy PCV giữ xy lanh tốt hơn, đặc biệt khi cần “khóa vị trí” an toàn.

Lắp PCV ở đâu để chống lún hiệu quả nhất?

Nên lắp càng gần cổng xy lanh càng tốt (đặc biệt với trục đứng), để giảm thể tích đường ống và tăng khả năng giữ áp.

PCV-F khác PCV thường ở điểm nào?

“F” thường là biến thể theo chuẩn lắp đặt/cấu hình hệ thống (ví dụ kiểu cổng, kết cấu hoặc chuẩn đồng bộ phụ tùng). Khi đặt hàng, nên dùng đúng mã đầy đủ (PCV06F, PCV08F…) để tránh nhầm biến thể.

Có lắp PCV mà xy lanh vẫn tụt nhẹ, vì sao?

Thường do: lắp sai chiều, pilot bị rò/thiếu áp, seal mòn, hoặc đường ống/van điện từ rò khiến áp buồng xy lanh giảm. Hãy kiểm tra chiều lắp, áp pilot và test rò khí toàn tuyến.
