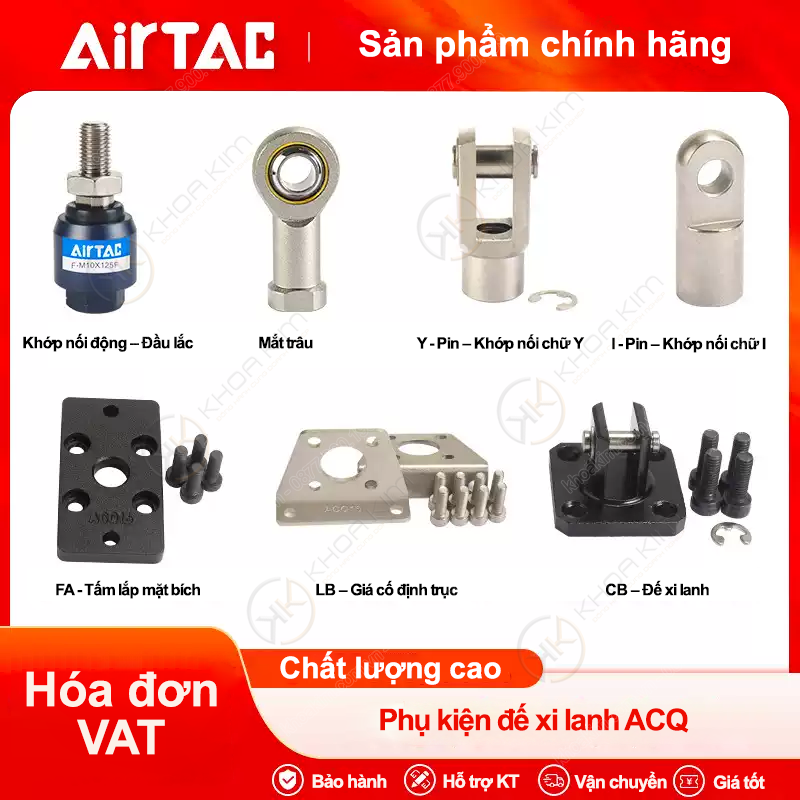

008 PK ACQ 5 copy 1 Phụ kiện xi lanh ACQ

Tính năng nổi bật:

Phụ kiện xi lanh ACQ – Airtac chính hãng do Khoa Kim Việt Nam phân phối là giải pháp đồng bộ hoàn hảo cho việc lắp đặt, liên kết và tối ưu hiệu suất hoạt động của xi lanh compact ACQ trong các hệ thống tự động hóa. Bộ phụ kiện bao gồm đầy đủ các loại bát gá, mặt bích, khớp nối, đầu ty, đế lắp và các chi tiết liên kết theo tiêu chuẩn Airtac, phù hợp với dải đường kính từ Ø12 đến Ø100. Nhờ thiết kế chuẩn xác, phụ kiện ACQ giúp đảm bảo độ đồng tâm cao giữa ty piston và cơ cấu dẫn động, từ đó giảm rung lắc, hạn chế mài mòn và tăng tuổi thọ hệ thống khí nén. Các tùy chọn đa dạng như chân đế (LB), mặt bích trước/sau (FA/CB), khớp nối chữ I, chữ Y, khớp cầu… cho phép linh hoạt trong nhiều kiểu lắp đặt khác nhau, đáp ứng mọi yêu cầu kỹ thuật từ đơn giản đến phức tạp. Sản phẩm được gia công từ vật liệu bền bỉ, chống ăn mòn tốt, phù hợp môi trường nhà máy vận hành liên tục. Việc sử dụng phụ kiện chính hãng Airtac không chỉ giúp tối ưu hiệu quả truyền động mà còn giảm thiểu sai lệch kích thước và thời gian bảo trì. Khoa Kim Việt Nam cam kết cung cấp phụ kiện xi lanh ACQ chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, tư vấn kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc.

Phụ kiện xi lanh ACQ

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh tròn mini Thẻ: ben hơi, Phụ kiện xi lanh, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Phụ kiện xi lanh ACQ Airtac – Đầy đủ bát gá, mặt bích, khớp nối & phụ kiện lắp đặt theo bore Ø12–Ø100

Đồng bộ chuẩn ACQ: lắp vừa – đúng tâm – đúng hành trình, tối ưu độ bền cụm truyền động khí nén.

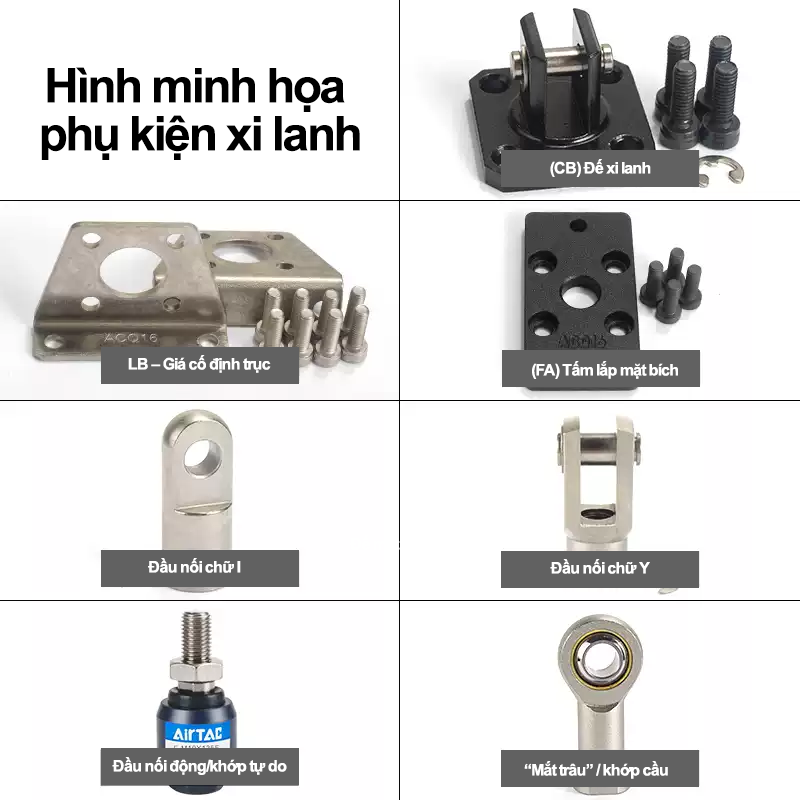

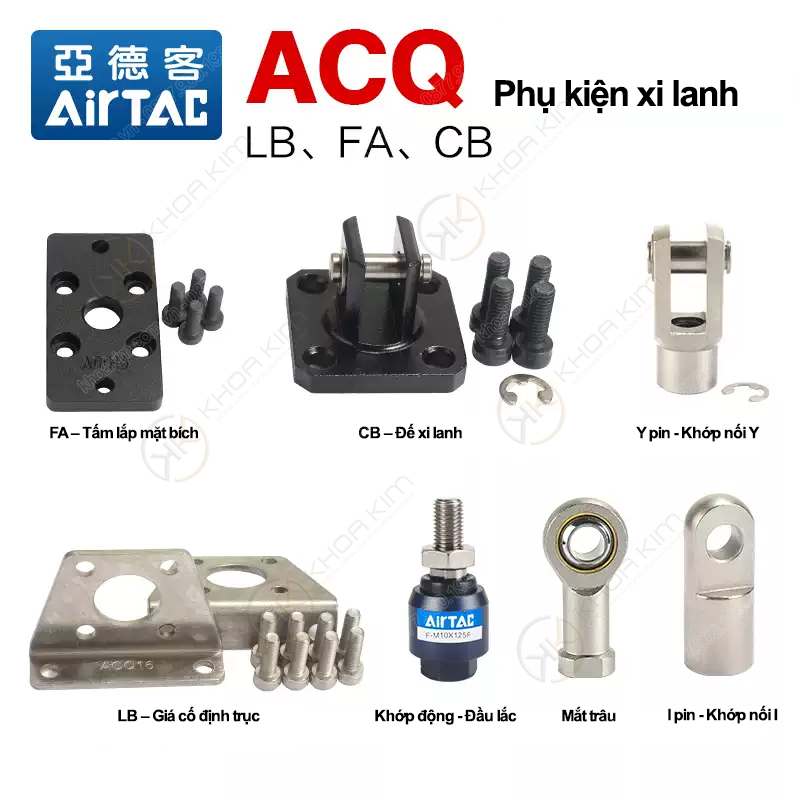

Đa dạng kiểu gá: LB (chân đế), FA (mặt bích trước), CB (mặt bích sau), I/Y (khớp/lắp ghép theo ứng dụng).
Chuẩn ren, chuẩn khớp: nhóm mã F-M… (đầu nối/khớp ren) và F-M…U (đầu nối/khớp dạng U) cho nhiều phương án lắp.
Dễ mua – dễ thay: tách mã theo đường kính xi lanh, thuận tiện bảo trì và chuẩn hóa kho phụ tùng.
Ứng dụng rộng: máy đóng gói, lắp ráp, dán nhãn, cơ cấu kẹp – đẩy – chặn, dây chuyền tự động hóa.

Phụ kiện xi lanh Airtac ACQ Series Bát gá / Mặt bích / Khớp nối Ø12–Ø100

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã phụ kiện ACQ

Tự động hóa Khoa Kim – Cung cấp đầy đủ xi lanh Airtac ACQ & phụ kiện lắp đặt chính hãng: bát gá, mặt bích, khớp nối, ty nối, đế gá, phụ kiện ren…

Phụ kiện xi lanh Airtac ACQ – đồng bộ kích thước, lắp nhanh, chuẩn tâm, tăng độ bền hệ truyền động.

Phụ kiện xi lanh ACQ Airtac là gì?

Phụ kiện xi lanh Airtac ACQ là nhóm chi tiết lắp đặt và liên kết chuyên dụng cho xi lanh ACQ, giúp cố định thân xi lanh lên khung máy, tạo điểm quay – trượt – liên kết, hoặc chuyển đổi kiểu gá phù hợp với thiết kế cơ khí. Trong thực tế thi công máy, chọn đúng phụ kiện theo bore (Ø12–Ø100) quan trọng không kém việc chọn đúng xi lanh, vì phụ kiện quyết định:

Độ đồng tâm giữa ty – tải – cơ cấu dẫn hướng
Độ cứng vững của cụm truyền động
Tuổi thọ seal và khả năng chống rò
Độ êm khi chạy nhịp cao và giảm rung

Nếu bạn đang chuẩn hóa thiết kế cho dây chuyền, việc chuẩn hóa luôn “xi lanh + phụ kiện ACQ” sẽ giảm rất nhiều thời gian bảo trì và rủi ro sai lệch kích thước.

Các nhóm phụ kiện ACQ phổ biến & khi nào nên dùng

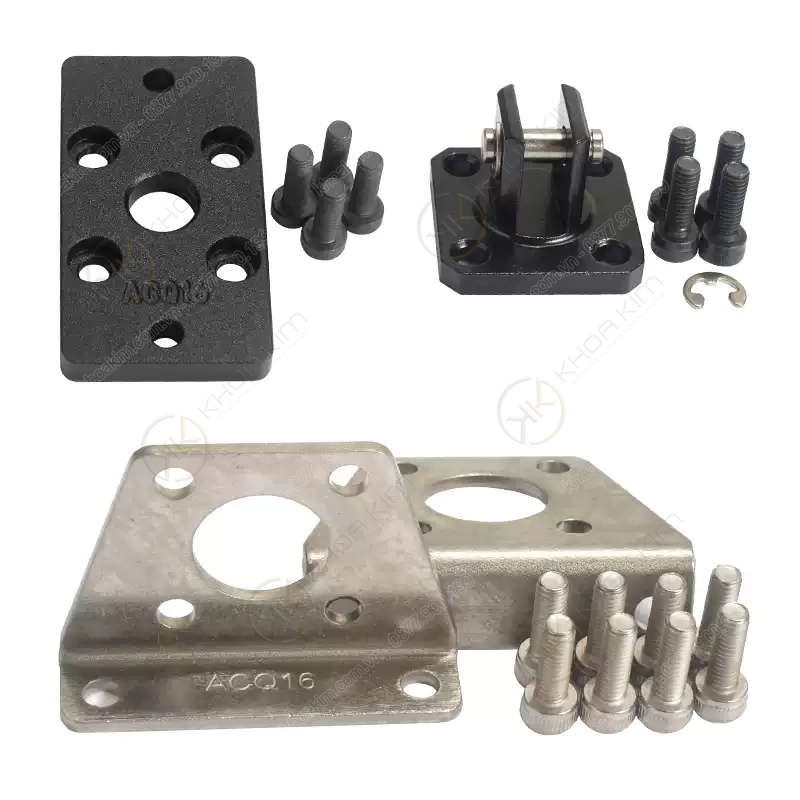

1) LB – Chân đế / bát gá đáy (F-ACQxxLB)

Nhóm LB thường dùng để cố định thân xi lanh lên bề mặt phẳng, khung nhôm định hình, bệ máy hoặc plate. Ưu điểm là lắp nhanh, dễ căn chỉnh, cứng vững tốt.

Phù hợp: cơ cấu đẩy – chặn – kẹp thẳng, layout máy gọn.
Khuyến nghị: dùng khi không cần xoay/gật thân xi lanh.

2) FA – Mặt bích trước (F-ACQxxFA)

Nhóm FA dùng để lắp xi lanh dạng mặt bích, giúp giữ đúng tâm theo lỗ chuẩn trên plate, thường gặp ở cơ cấu đưa phôi, đẩy sản phẩm, chặn hành trình hoặc cụm “cắm thẳng vào tấm”.

Phù hợp: thiết kế cần căn tâm nhanh, yêu cầu độ lặp lại cao.
Khuyến nghị: dùng khi plate đã gia công lỗ tâm theo chuẩn.

3) CB – Mặt bích sau (F-ACQxxCB)

Nhóm CB là mặt bích lắp phía sau, dùng cho các bài toán cần cố định xi lanh từ phía đuôi, hoặc khi cấu trúc máy yêu cầu bắt giữ sau để tối ưu không gian.

Phù hợp: tủ máy, vị trí hẹp, cần “giấu” thân xi lanh.
Khuyến nghị: ưu tiên khi hướng lực kéo/đẩy cần cân bằng tốt.

4) I / Y – Khớp/giá lắp theo ứng dụng (F-ACQxxI, F-ACQxxY)

Nhóm I và Y thường dùng để mở rộng kiểu liên kết, hỗ trợ bài toán khớp quay, liên kết cơ cấu hoặc đáp ứng layout đặc thù theo thiết kế. Đây là nhóm phụ kiện “giúp máy chạy êm và bền” khi có lệch tâm hoặc cần tự cân bằng.

Phù hợp: cơ cấu gật – quay – kẹp có sai số lắp ráp nhỏ.
Khuyến nghị: dùng khi cần giảm lực ngang lên ty, tăng tuổi thọ phớt.

Vì sao nên dùng phụ kiện ACQ chính hãng (đồng bộ theo bore)?

Đúng chuẩn kích thước: lắp vừa, hạn chế chế cháo và sai lệch tâm.
Giảm rủi ro hư phớt: hạn chế lực ngang, giảm xước ty, tăng tuổi thọ seal.
Vận hành êm: giảm rung lắc trong hệ thống chạy nhịp.
Đồng bộ bảo trì: dễ thay, dễ đặt hàng, quản lý kho phụ tùng nhanh.
Hiệu quả tổng thể: giảm downtime, giảm chi phí sửa chữa phát sinh.

Nhóm phụ kiện ren/đầu nối F-M… và F-M…U dùng khi nào?

Ngoài nhóm bát gá – mặt bích theo bore, trong thiết kế xi lanh ACQ thường có nhóm phụ kiện dạng ren/đầu nối để liên kết cơ cấu hoặc chuẩn hóa điểm nối theo thiết kế cơ khí. Hai nhóm bạn đưa gồm:

F-M…F: nhóm đầu nối/ren theo kích thước M… (thường dùng cho liên kết cơ khí theo ren).
F-M…U: nhóm đầu nối/khớp dạng U (thường dùng cho liên kết kiểu càng/clevis hoặc khớp quay tùy thiết kế).

Mẹo kỹ sư: Nếu tải có khả năng lệch tâm, ưu tiên dạng khớp (U/khớp quay) để “thả” sai số, tránh lực ngang lên ty.

Bảng mã phụ kiện xi lanh ACQ Airtac đầy đủ

Dưới đây là toàn bộ mã bạn yêu cầu, đã chia theo nhóm LB / FA / CB / I / Y và nhóm F-M…F / F-M…U để dễ tìm kiếm.

1) Nhóm LB – Chân đế / bát gá đáy

Loại	Mã sản phẩm	Bore (Ø)
LB	F-ACQ12LB, F-ACQ16LB, F-ACQ20LB, F-ACQ25LB, F-ACQ32LB, F-ACQ40LB, F-ACQ50LB, F-ACQ63LB, F-ACQ80LB, F-ACQ100LB	Ø12–Ø100

2) Nhóm FA – Mặt bích trước

Loại	Mã sản phẩm	Bore (Ø)
FA	F-ACQ12FA, F-ACQ16FA, F-ACQ20FA, F-ACQ25FA, F-ACQ32FA, F-ACQ40FA, F-ACQ50FA, F-ACQ63FA, F-ACQ80FA, F-ACQ100FA	Ø12–Ø100

3) Nhóm CB – Mặt bích sau

Loại	Mã sản phẩm	Bore (Ø)
CB	F-ACQ12CB, F-ACQ16CB, F-ACQ20CB, F-ACQ25CB, F-ACQ32CB, F-ACQ40CB, F-ACQ50CB, F-ACQ63CB, F-ACQ80CB, F-ACQ100CB	Ø12–Ø100

4) Nhóm I – Phụ kiện liên kết/khớp theo ứng dụng

Loại	Mã sản phẩm	Bore (Ø)
I	F-ACQ12I, F-ACQ16I, F-ACQ20I, F-ACQ25I, F-ACQ32I, F-ACQ50I, F-ACQ80I, F-ACQ100I	Ø12–Ø100 (theo danh sách)

5) Nhóm Y – Phụ kiện liên kết/khớp theo ứng dụng

Loại	Mã sản phẩm	Bore (Ø)
Y	F-ACQ12Y, F-ACQ16Y, F-ACQ20Y, F-ACQ25Y, F-ACQ32Y, F-ACQ50Y, F-ACQ80Y, F-ACQ100Y	Ø12–Ø100 (theo danh sách)

6) Nhóm F-M…F – Phụ kiện ren/đầu nối theo kích thước M

Nhóm	Mã sản phẩm	Gợi ý dùng
F	F-M8X125F F-M10X125F F-M14X150F F-M18X150F F-M22X150F F-M26X150F	Liên kết cơ khí theo ren, chuẩn hóa điểm nối theo thiết kế máy.

7) Nhóm F-M…U – Phụ kiện đầu nối/khớp dạng U

Nhóm	Mã sản phẩm	Gợi ý dùng
U	F-M5X080U F-M6X100U F-M8X125U F-M10X125U F-M14X150U F-M18X150U F-M26X150U	Liên kết dạng khớp/clevis, giảm lệch tâm – tăng độ bền phớt và ty.

Hướng dẫn chọn & lắp phụ kiện ACQ đúng kỹ thuật

Xác định bore xi lanh: Ø12/16/20/25/32/40/50/63/80/100.
Chọn kiểu gá theo không gian: LB (đế), FA (bích trước), CB (bích sau).
Kiểm soát lực ngang: nếu có lệch tâm, ưu tiên nhóm I/Y hoặc khớp dạng U.
Căn tâm ty – tải: tránh ép lệch làm xước ty và hư phớt.
Chạy thử nhịp thấp: kiểm tra rung, tiếng kêu, độ rơ trước khi tăng tốc.

Mẹo bảo trì: Khi thay phớt/ty, kiểm tra lại phụ kiện gá và độ đồng tâm – nhiều lỗi rò, kẹt ty đến từ gá lệch.

Ứng dụng thực tế trong tự động hóa

Máy đóng gói, chiết rót, dán nhãn: gá nhanh, thay nhanh, giảm downtime.
Dây chuyền lắp ráp điện tử: yêu cầu độ lặp lại cao, bích FA/CB giúp căn tâm chuẩn.
Cơ cấu kẹp – chặn – đẩy trong cơ khí: LB cứng vững, khớp giúp chạy êm.
Thiết bị y tế/food: ưu tiên đồng bộ phụ kiện chính hãng để ổn định lâu dài.

Câu hỏi thường gặp (FAQ)

LB, FA, CB khác nhau thế nào?

LB là chân đế lắp đáy; FA là mặt bích trước; CB là mặt bích sau. Chọn theo không gian lắp và yêu cầu căn tâm của cơ cấu.

Có thể dùng phụ kiện “chế” thay cho phụ kiện ACQ không?

Có thể, nhưng rủi ro lệch tâm và lực ngang cao hơn, dễ gây mòn ty/phớt và giảm tuổi thọ. Với máy chạy nhịp, nên ưu tiên phụ kiện đồng bộ ACQ để ổn định lâu dài.

Nhóm F-M…F và F-M…U dùng khi nào?

Dùng khi bạn cần chuẩn hóa điểm nối cơ khí theo ren (F-M…F) hoặc cần liên kết kiểu khớp/clevis để giảm lệch tâm (F-M…U). Gửi bản vẽ/lắp đặt để chọn đúng chiều dài và kích thước M.
