Tự động hóa Khoa Kim – Phân phối chính hãng Airtac: cút nối nhanh, phụ kiện khí nén, van – xy lanh – ống PU/PA. 🔎 Ghi chú:
PLF là cút nối góc ren trong.
Nếu cần góc ren ngoài, tham khảo dòng PL / PLB.
Nếu cần dòng mini, tham khảo PLF-M (M5).PLF Series – Cút nối nhanh góc 90° ren trong Airtac

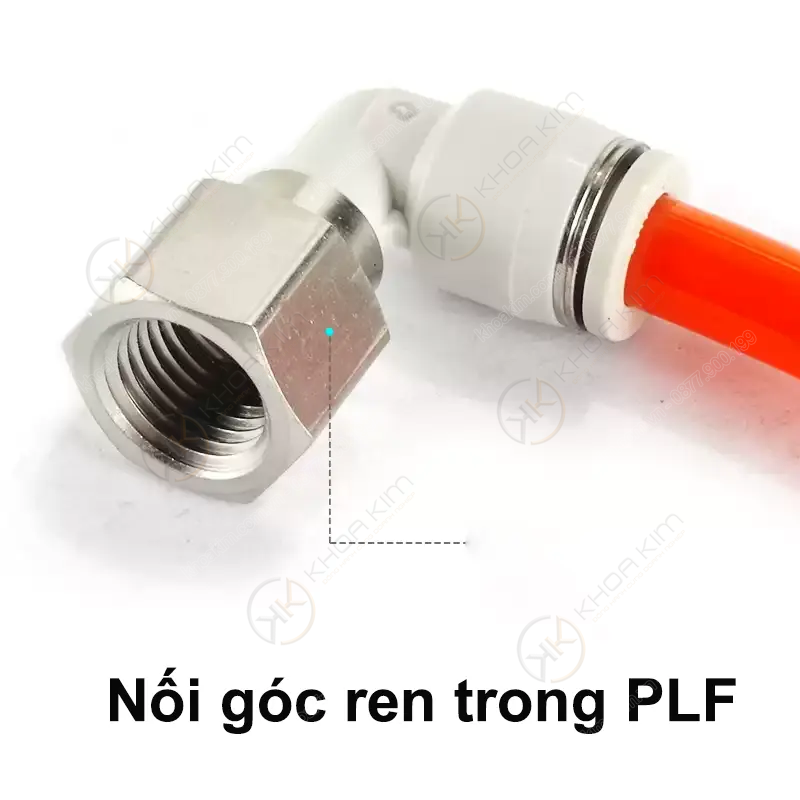

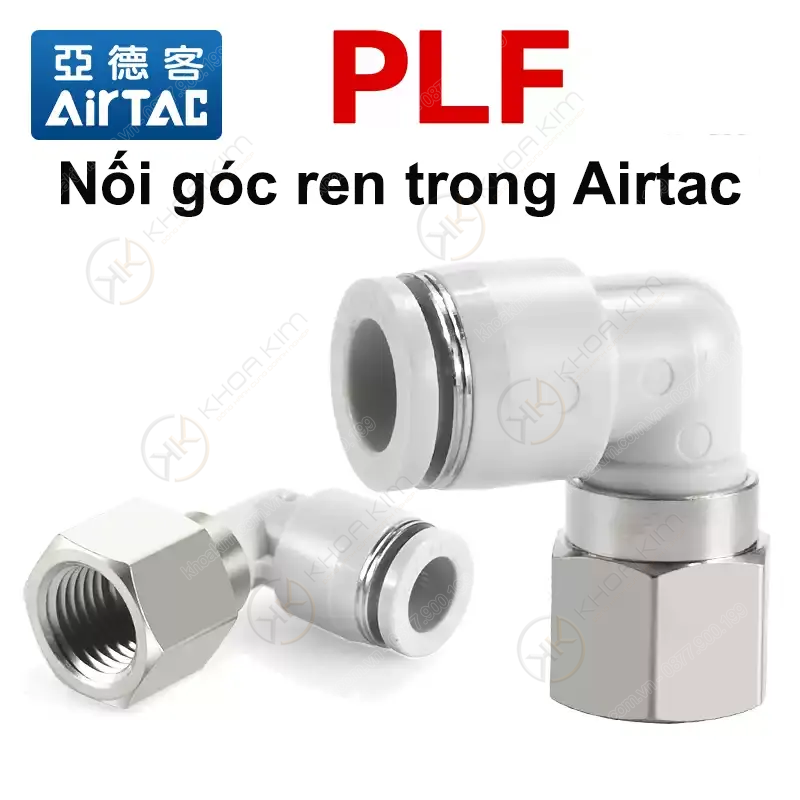

Cút nối góc ren trong PLF Airtac là gì?
PLF Series Airtac là dòng cút nối nhanh dạng góc 90° có ren trong,
dùng để kết nối ống khí nén với cổng ren ngoài của thiết bị
trong các vị trí cần đổi hướng đường ống.
PLF thường được sử dụng khi:
So với PL (ren ngoài),
PLF cho phép lắp trực tiếp vào thiết bị có sẵn ren ngoài
mà không cần thêm phụ kiện trung gian.

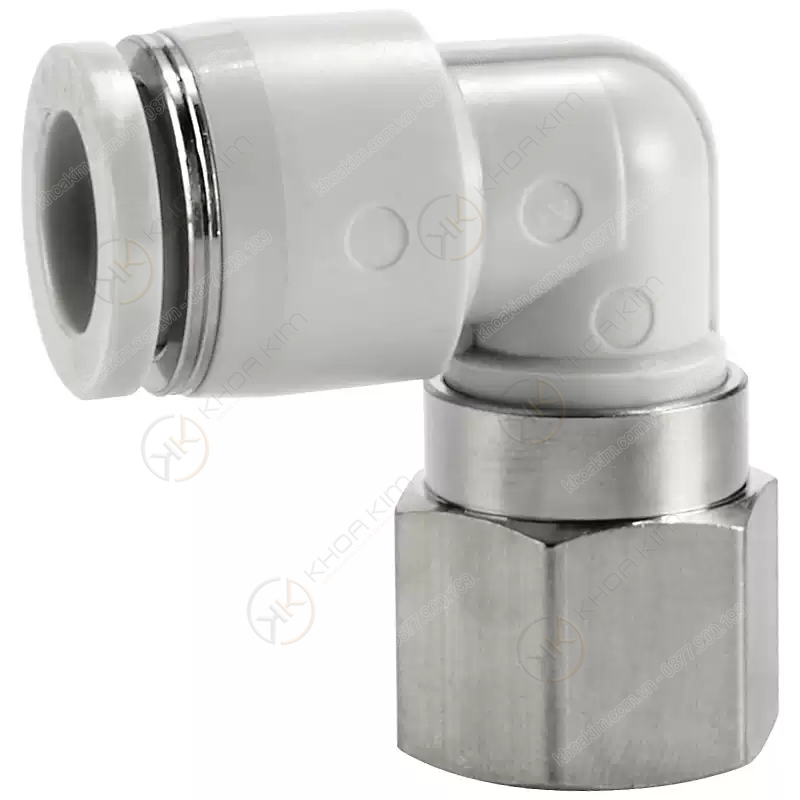

Cấu tạo cút nối góc ren trong PLF Series
1. Thân cút góc 90°
Thân cút PLF được chế tạo từ đồng thau mạ niken,
chịu lực tốt, chống ăn mòn và phù hợp môi trường công nghiệp.
2. Đầu nối nhanh one-touch
Cho phép lắp và tháo ống nhanh chóng,
không cần dụng cụ chuyên dụng.
3. Ren trong tiêu chuẩn
Ren trong hệ inch (R),
gia công chính xác, lắp kín với cổng ren ngoài.
4. Vòng đệm làm kín
O-ring cao su NBR đảm bảo độ kín khí cao,
ngăn rò rỉ trong quá trình vận hành.
Nguyên lý hoạt động của cút nối PLF Airtac
Thiết kế góc bo tròn giúp giảm nhiễu dòng
và hạn chế sụt áp so với nối gấp khúc thủ công.
Ưu điểm nổi bật của cút nối góc ren trong PLF Airtac
Thông số kỹ thuật PLF Series Airtac
Áp suất làm việc
0 – 10 bar (0 – 1.0 MPa)
Áp suất chân không
−750 mmHg
Nhiệt độ làm việc
−20 ~ +70°C
Đường kính ống
Ø4 / Ø6 / Ø8 / Ø10 / Ø12 mm
Kiểu ren
R1/8” – R1/2”
Vật liệu thân
Đồng thau mạ niken
Vật liệu seal
NBR

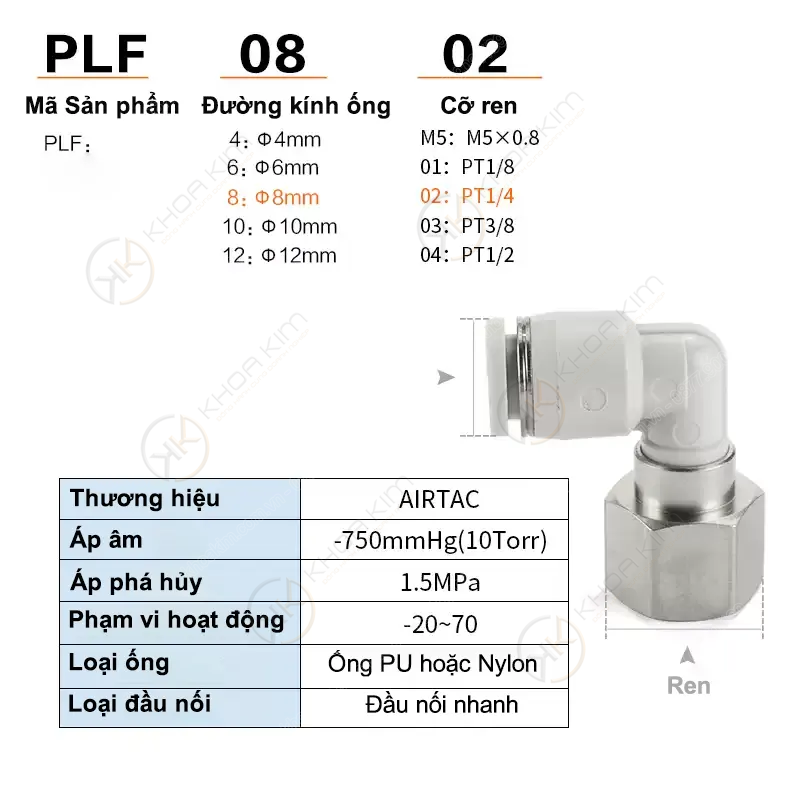

Bảng mã sản phẩm đầy đủ – Cút nối góc ren trong PLF Airtac
PLF Series Airtac là dòng cút nối nhanh góc 90° ren trong,
dùng để kết nối ống khí nén với cổng ren ngoài của van, xy lanh và thiết bị khí nén.
Toàn bộ mã dưới đây được tổng hợp đúng theo catalog Airtac.
Model
Ø Ống (mm)
Ren trong
Ghi chú / Ứng dụng
PLF4M5
4
M5
Van, xy lanh mini
PLF401
4
R1/8”
Cảm biến, thiết bị nhỏ
PLF402
4
R1/4”
Không gian lắp hẹp
PLF6M5
6
M5
Xy lanh mini
PLF601
6
R1/8”
Van khí nén nhỏ
PLF602
6
R1/4”
Thiết bị khí trung
PLF603
6
R3/8”
Lưu lượng cao
PLF801
8
R1/8”
Bố trí ống gọn
PLF802
8
R1/4”
Đường khí trung
PLF803
8
R3/8”
Hệ khí công nghiệp
PLF804
8
R1/2”
Lưu lượng lớn
PLF1001
10
R1/8”
Thiết bị đặc thù
PLF1002
10
R1/4”
Đường cấp khí chính
PLF1003
10
R3/8”
Lưu lượng cao
PLF1004
10
R1/2”
Hệ khí nén lớn
PLF1202
12
R1/4”
Đường khí lớn
PLF1203
12
R3/8”
Hệ khí công nghiệp
PLF1204
12
R1/2”
Đường khí chính
Ứng dụng của cút nối góc ren trong PLF Airtac
Liên hệ tư vấn & báo giá cút nối PLF Airtac chính hãng
📞 0877 900 199 | 💬 Zalo kỹ sư | 📧 sales@khoakim.com.vn
Tính năng nổi bật:
Nối nhanh PLF – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng cút nối góc 90° ren trong (elbow female one-touch fitting) chuyên dùng để kết nối ống khí nén với các thiết bị có ren ngoài trong những vị trí cần đổi hướng đường ống. Với thiết kế góc vuông nhỏ gọn, sản phẩm giúp tối ưu bố trí hệ thống, đặc biệt hiệu quả trong không gian lắp đặt hạn chế, giúp đường ống gọn gàng và thẩm mỹ hơn.
Sản phẩm sử dụng cơ chế kết nối nhanh one-touch hiện đại, cho phép người dùng chỉ cần đẩy ống là khóa và nhấn vòng giữ để tháo, không cần dụng cụ hỗ trợ. Điều này giúp tiết kiệm thời gian thi công, dễ dàng bảo trì và thay đổi layout hệ thống khi cần thiết. Phần ren trong tiêu chuẩn giúp kết nối trực tiếp với các thiết bị có ren ngoài như van điện từ, xy lanh hoặc bộ xử lý khí mà không cần phụ kiện trung gian.
Nối nhanh PLF Airtac được chế tạo từ vật liệu chất lượng cao với thân nhựa kỹ thuật bền bỉ kết hợp vòng kẹp thép không gỉ và gioăng kín NBR, mang lại khả năng làm kín vượt trội, hạn chế rò rỉ khí và đảm bảo hệ thống vận hành ổn định. Sản phẩm tương thích với nhiều loại ống khí như PU, PA, PE và đa dạng kích thước, đáp ứng linh hoạt các yêu cầu trong hệ thống khí nén công nghiệp.
Khi lựa chọn nối nhanh PLF Airtac tại Khoa Kim Việt Nam, khách hàng được cam kết sản phẩm chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ kỹ thuật tận tình và giao hàng nhanh toàn quốc, mang lại giải pháp kết nối khí nén hiệu quả, bền bỉ và tối ưu chi phí vận hành.
Tính năng nổi bật
Nối nhanh PLF – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng cút nối góc 90° ren trong (elbow female one-touch fitting) chuyên dùng để kết nối ống khí nén với các thiết bị có ren ngoài trong những vị trí cần đổi hướng đường ống. Với thiết kế góc vuông nhỏ gọn, sản phẩm giúp tối ưu bố trí hệ thống, đặc biệt hiệu quả trong không gian lắp đặt hạn chế, giúp đường ống gọn gàng và thẩm mỹ hơn.
Sản phẩm sử dụng cơ chế kết nối nhanh one-touch hiện đại, cho phép người dùng chỉ cần đẩy ống là khóa và nhấn vòng giữ để tháo, không cần dụng cụ hỗ trợ. Điều này giúp tiết kiệm thời gian thi công, dễ dàng bảo trì và thay đổi layout hệ thống khi cần thiết. Phần ren trong tiêu chuẩn giúp kết nối trực tiếp với các thiết bị có ren ngoài như van điện từ, xy lanh hoặc bộ xử lý khí mà không cần phụ kiện trung gian.
Nối nhanh PLF Airtac được chế tạo từ vật liệu chất lượng cao với thân nhựa kỹ thuật bền bỉ kết hợp vòng kẹp thép không gỉ và gioăng kín NBR, mang lại khả năng làm kín vượt trội, hạn chế rò rỉ khí và đảm bảo hệ thống vận hành ổn định. Sản phẩm tương thích với nhiều loại ống khí như PU, PA, PE và đa dạng kích thước, đáp ứng linh hoạt các yêu cầu trong hệ thống khí nén công nghiệp.
Khi lựa chọn nối nhanh PLF Airtac tại Khoa Kim Việt Nam, khách hàng được cam kết sản phẩm chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ kỹ thuật tận tình và giao hàng nhanh toàn quốc, mang lại giải pháp kết nối khí nén hiệu quả, bền bỉ và tối ưu chi phí vận hành.
