Tính năng nổi bật:

Nối nhanh PL – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng cút nối góc 90 độ (one-touch male elbow) chuyên dùng trong hệ thống khí nén, giúp chuyển hướng đường ống linh hoạt trong không gian hẹp mà vẫn đảm bảo lưu lượng khí ổn định. Với thiết kế nhỏ gọn và cơ chế kết nối nhanh một chạm, đầu nối PL Airtac cho phép lắp đặt và tháo ống dễ dàng mà không cần dụng cụ, giúp tiết kiệm thời gian thi công và tối ưu hiệu suất vận hành hệ thống. Sản phẩm được chế tạo từ vật liệu đồng mạ niken chất lượng cao, có khả năng chống ăn mòn, chịu áp lực tốt và hoạt động bền bỉ trong môi trường công nghiệp. Phiên bản PL-S sử dụng inox 304 và có cấu trúc khóa ren chắc chắn, phù hợp với môi trường rung động hoặc yêu cầu vệ sinh cao. Gioăng kín NBR kết hợp keo ren PT giúp tăng khả năng làm kín, hạn chế rò rỉ khí và đảm bảo hệ thống vận hành ổn định trong dải áp suất làm việc từ chân không đến 1.5MPa. Nối nhanh PL Airtac tương thích với nhiều loại ống khí như PU, PA, PE, PTFE với các kích thước phổ biến từ Ø4 đến Ø12 mm và nhiều chuẩn ren như M5, PT1/8, PT1/4, PT3/8, PT1/2, đáp ứng đa dạng nhu cầu lắp đặt. Khi lựa chọn nối nhanh PL Airtac tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, hỗ trợ kỹ thuật tận tình, giá cạnh tranh và giao hàng nhanh toàn quốc, giúp hệ thống khí nén vận hành ổn định và hiệu quả lâu dài.

Nối nhanh PL – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Nối nhanh Thẻ: Airtac chính hãng, Nối nhanh Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

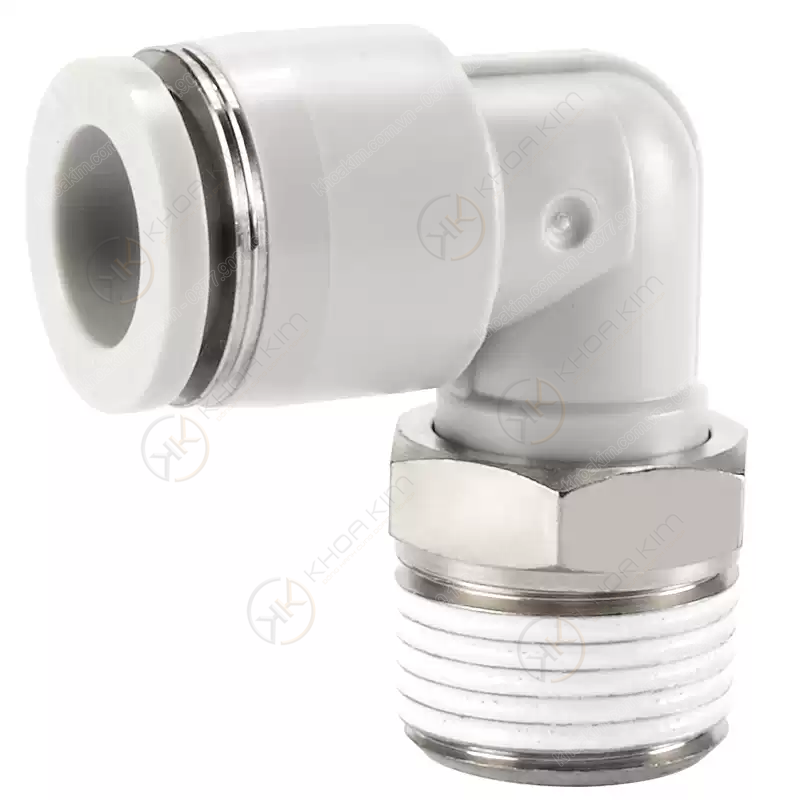

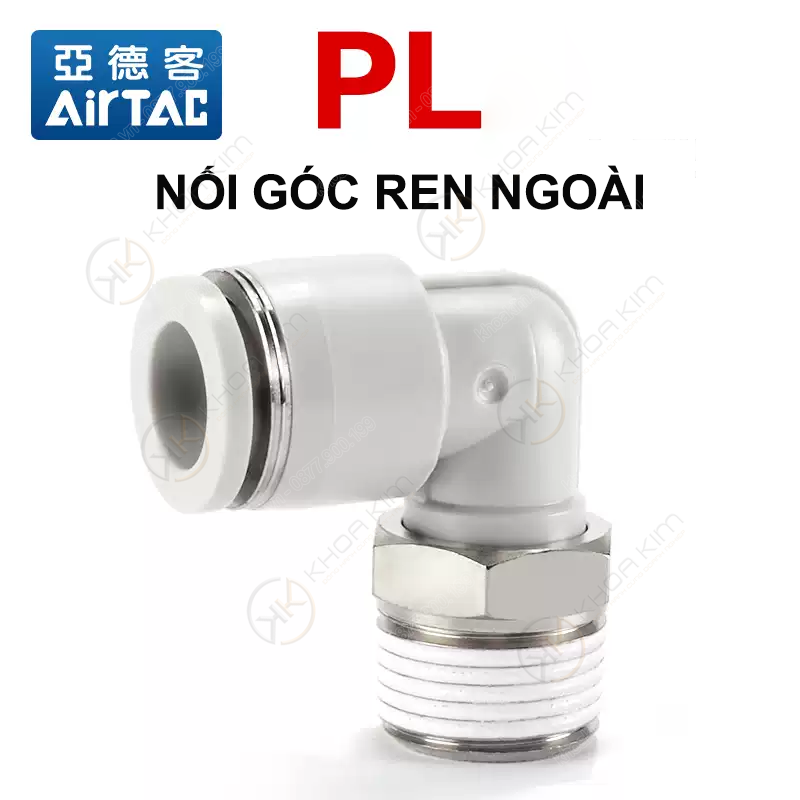

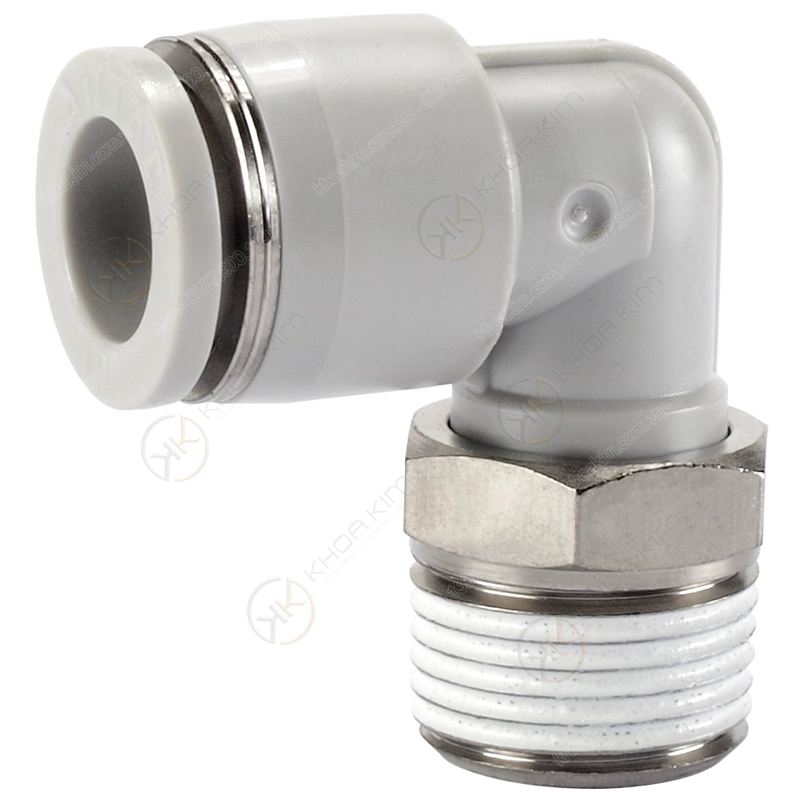

PL / PL-S Series – Cút nối góc ren ngoài Airtac (One-Touch Male Elbow) cho hệ thống khí nén công nghiệp

Cút nối PL / PL-S của Airtac là đầu nối nhanh góc 90°, ren ngoài, dùng để chuyển hướng đường ống khí nén trong không gian hẹp. Thiết kế nhỏ gọn, thao tác một chạm giúp lắp – tháo ống nhanh, đảm bảo kín khí, giảm thời gian bảo trì. PL dùng thân đồng thau mạ niken, còn PL-S dùng inox 304 và có cấu trúc khóa ren chống xoay tăng cường, phù hợp môi trường ẩm, rung hoặc yêu cầu vệ sinh cao.

Góc 90° nhỏ gọn: tối ưu bố cục đường ống, giảm bán kính uốn, tránh gập ống.
Cơ chế One-Touch: ấn ống là khóa, nhấn vòng giữ là tháo; không cần dụng cụ, thao tác lặp lại nhiều lần vẫn kín khí.
Kín khí & bền bỉ: vòng đệm NBR + keo PT, ren có vòng đệm (với cỡ M5), hạn chế rò rỉ trong dải 0–10 bar.
Vật liệu: PL (đồng thau mạ niken) cho tính kinh tế; PL-S (SUS304) kháng ăn mòn, chống xoay, chịu rung.
Tương thích ống: PU / PA / PE / PTFE các cỡ Ø4–Ø12; ren M5, R1/8", R1/4", R3/8", R1/2".

Cút nối góc 90° One-Touch – Lắp nhanh Ren ngoài M5 ~ 1/2" Ống Ø4 – Ø12 Đồng thau / Inox 304

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Nhà phân phối Airtac: cút nối nhanh, ống PU/PA, van điện từ, xy-lanh, FRL (lọc – điều áp – bôi trơn) cho dây chuyền tự động.

PL / PL-S – cút nối góc ren ngoài Airtac, đầu nối nhanh 90°, kín khí, bền bỉ.

Giới thiệu tổng quan về cút nối góc ren ngoài Airtac PL / PL-S

Trong các hệ thống khí nén hiện đại, tối ưu bố cục đường ống là yếu tố then chốt để đảm bảo luồng khí ổn định, hạn chế tổn thất áp, đồng thời giữ cho tủ khí và khu vực thao tác gọn gàng. Cút nối góc 90° ren ngoài Airtac PL / PL-S được thiết kế để giải quyết bài toán chuyển hướng ngay tại cổng thiết bị (van/xy-lanh/đầu chia) mà không cần uốn cong ống với bán kính nhỏ – vốn là nguyên nhân hàng đầu gây gập ống và rò rỉ. Sản phẩm thuộc dòng One-Touch Fittings của Airtac, nổi bật ở cơ chế ấn-khóa / nhấn-tháo, giúp kỹ thuật viên lắp – tháo ống nhanh, đồng đều lực kẹp, giảm sai lỗi do thao tác. Vật liệu thân đồng thau mạ niken (PL) mang lại cân bằng tốt giữa độ bền và chi phí, trong khi phiên bản inox 304 (PL-S) tăng cường kháng ăn mòn, hạn chế lỏng ren và chịu rung tốt hơn nhờ cơ chế khóa ren kim loại chống xoay. Dải kích cỡ phủ rộng từ ống Ø4 – Ø12 và ren phổ biến M5, R1/8", R1/4", R3/8", R1/2", phù hợp hầu hết tiêu chuẩn tủ khí/thiết bị tại Việt Nam. Sản phẩm tương thích các loại ống PU, PA, PE, PTFE, hoạt động bền bỉ trong dải 0–10 bar, nhiệt độ −20 đến +70 °C, phù hợp đa số môi trường sản xuất.

Video minh họa Airtac PL / PL-S Series

Cơ chế một chạm: ấn-khóa, nhấn-tháo – thao tác nhanh, chuẩn công nghiệp.

Cấu tạo chi tiết & nguyên lý hoạt động

Thành phần chính

Thân cút: PL – đồng thau mạ niken; PL-S – inox 304 kháng gỉ, bền rung.
Vòng giữ/nhả & ngàm kẹp: polymer kỹ thuật + thép không gỉ; giữ ống chắc, tháo nhanh.
Vòng đệm NBR: tạo kín khí tại điểm tiếp xúc.
Keo PT trên ren: tăng độ kín tại ren ngoài, tiết kiệm thời gian lắp đặt.
Ren chuẩn PT (R): M5, 1/8", 1/4", 3/8", 1/2".

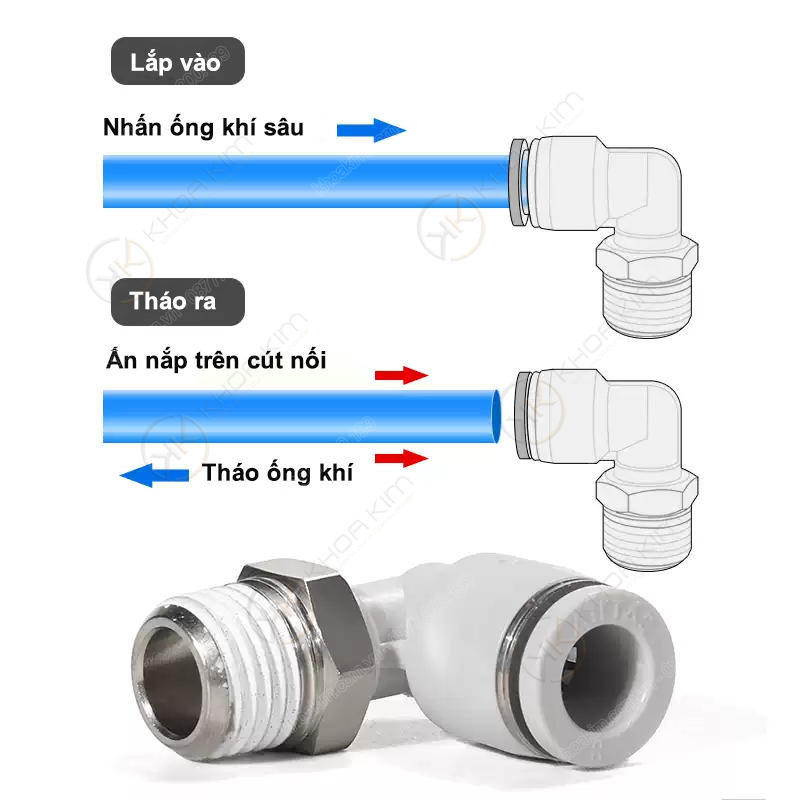

Nguyên lý hoạt động

Đẩy ống vào hết hành trình để ngàm kẹp ôm chặt ống; vòng NBR ép kín tạo mặt tựa chống rò. Khi tháo, nhấn collet để mở ngàm rồi rút ống thẳng trục. Chu trình lặp lại nhiều lần vẫn duy trì độ kín và độ bám ổn định.

Ưu điểm nổi bật của PL / PL-S trong vận hành thực tế

Tối ưu bố trí: góc 90° giúp đi dây gọn, tránh gập ống, cải thiện mỹ quan tủ điều khiển.
Tốc độ bảo trì: One-Touch cắt giảm thời gian tháo – lắp, đặc biệt khi thay ống hàng loạt.
Độ kín cao: vòng NBR + keo PT + ren có vòng đệm (M5) cho độ kín ổn định trong 0–10 bar.
Độ bền cơ học: thân kim loại, ren tiêu chuẩn, ngàm kẹp đàn hồi; chịu rung tốt hơn ở bản PL-S.
Tương thích rộng: đủ cỡ ren/ống phổ biến, dễ chuẩn hóa vật tư.

Thông số kỹ thuật tổng quát

Hạng mục	Giá trị
Áp suất làm việc	0 – 10 bar (0 – 1.0 MPa)
Áp suất thử	1.5 MPa
Chân không	Đến ~ −750 mmHg
Nhiệt độ môi trường	−20 °C ~ +70 °C (không đóng băng)
Ống tương thích	PU / PA / PE / PTFE
Đường kính ống	Ø4, Ø6, Ø8, Ø10, Ø12 mm
Kiểu ren	M5; R1/8" (01); R1/4" (02); R3/8" (03); R1/2" (04)
Vật liệu thân	PL: Đồng thau mạ niken; PL-S: Inox 304 (SUS304)

Lưu ý: Với môi trường có hóa chất/ẩm mặn/rung mạnh, ưu tiên PL-S để tối ưu tuổi thọ và độ ổn định kết nối.

Bảng mã sản phẩm đầy đủ – Cút nối góc ren ngoài Airtac PL / PL-S

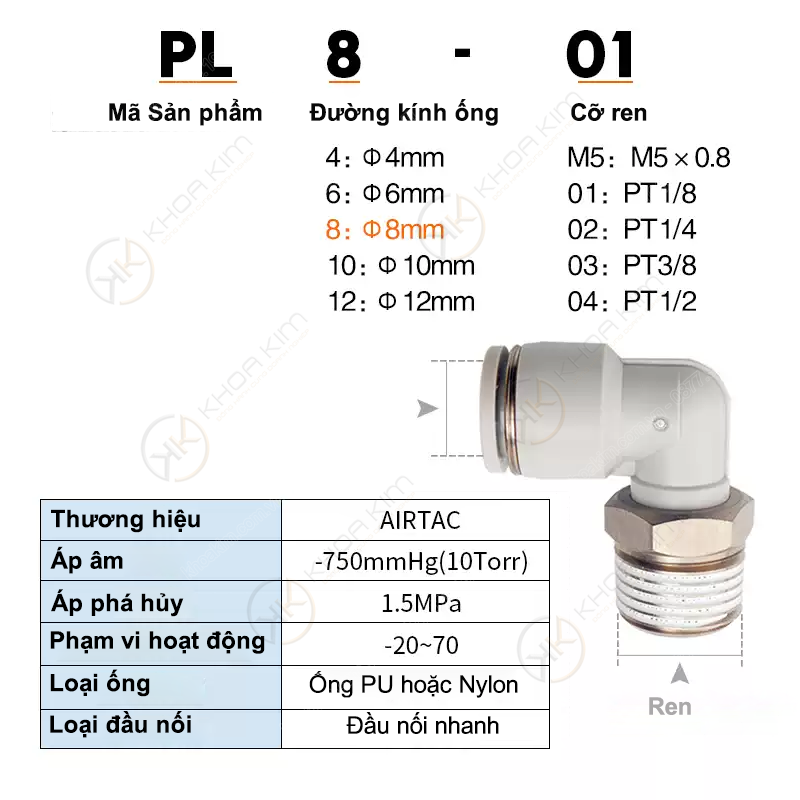

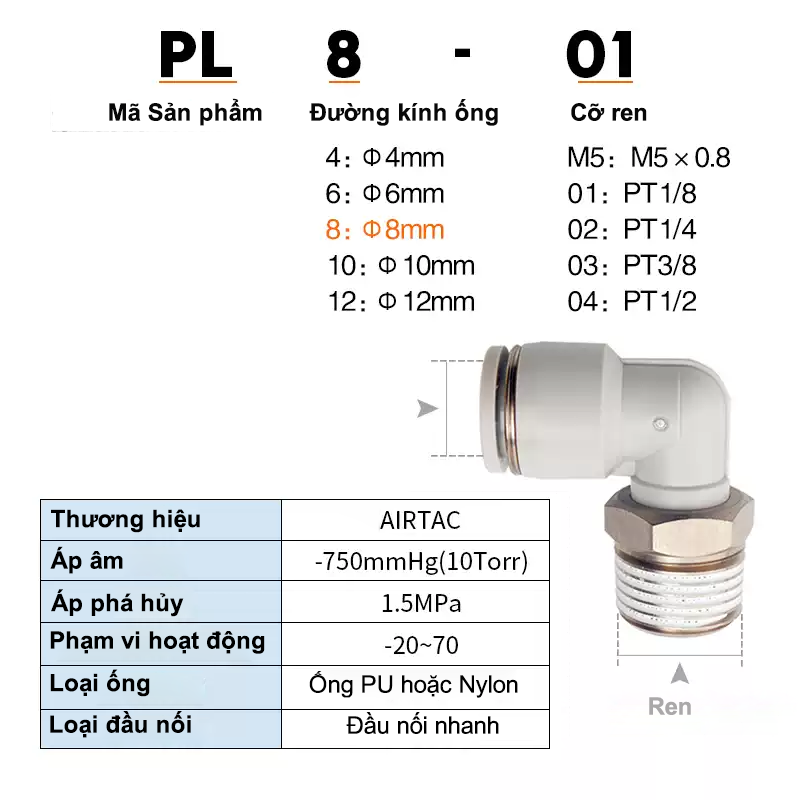

Quy tắc mã: PL[ĐK ống]-[mã ren]. Phiên bản inox 304 thêm hậu tố S → PL[...]-[...]S (PL-S). Mã ren: M5 = M5×0.8; 01 = R1/8"; 02 = R1/4"; 03 = R3/8"; 04 = R1/2".

Ống (Ø mm)	Ren	Mã chuẩn (PL)	Mã inox 304 (PL-S)	Gợi ý ứng dụng
Ø4	M5	PL4-M5	PL4-M5S	Thiết bị mini, cảm biến, manifold nhỏ
Ø4	R1/8" (01)	PL4-01	PL4-01S	Tủ khí nhỏ, van điện từ cỡ nhỏ
Ø6	M5	PL6-M5	PL6-M5S	Kết nối panel, sensor block
Ø6	R1/8" (01)	PL6-01	PL6-01S	Van 3/2, 5/2 cỡ nhỏ; xy-lanh mini
Ø6	R1/4" (02)	PL6-02	PL6-02S	Đường nhánh, truyền động nhẹ
Ø6	R3/8" (03)	PL6-03	PL6-03S	Cổng ren lớn trên cụm chia
Ø8	R1/8" (01)	PL8-01	PL8-01S	Tới cơ cấu cần lưu lượng hơn
Ø8	R1/4" (02)	PL8-02	PL8-02S	Bộ xử lý khí, nhánh cấp máy
Ø8	R3/8" (03)	PL8-03	PL8-03S	Đường chính tủ khí, tải cao
Ø10	R1/4" (02)	PL10-02	PL10-02S	Xy-lanh vừa, van 5/2 trung
Ø10	R3/8" (03)	PL10-03	PL10-03S	Nhánh cấp lưu lượng lớn
Ø10	R1/2" (04)	PL10-04	PL10-04S	Cổng ren 1/2" trên manifold
Ø12	R3/8" (03)	PL12-03	PL12-03S	Đường cấp chính khu vực máy
Ø12	R1/2" (04)	PL12-04	PL12-04S	Trạm phân phối lưu lượng lớn

PL (đồng thau mạ niken)

PL4-M5, PL4-01; PL6-M5, PL6-01, PL6-02, PL6-03; PL8-01, PL8-02, PL8-03; PL10-02, PL10-03, PL10-04; PL12-03, PL12-04.

PL-S (inox 304, khóa ren chống xoay)

PL4-M5S, PL4-01S; PL6-M5S, PL6-01S, PL6-02S, PL6-03S; PL8-01S, PL8-02S, PL8-03S; PL10-02S, PL10-03S, PL10-04S; PL12-03S, PL12-04S.

Ghi chú: Một số tổ hợp hiếm có thể đặt hàng theo lô; nếu chưa thấy mã bạn cần, vui lòng liên hệ để kiểm tra tồn kho/lead-time.

So sánh chi tiết: PL (chuẩn) vs PL-S (inox 304)

Tiêu chí	PL	PL-S
Vật liệu thân	Đồng thau mạ niken	Inox 304 (SUS304)
Kháng ăn mòn	Tốt trong điều kiện thường	Rất tốt, phù hợp ẩm/ăn mòn nhẹ
Chịu rung/khóa ren	Tốt	Xuất sắc (khóa ren chống xoay)
Chi phí đầu tư	Kinh tế	Cao hơn, bù lại tuổi thọ/ổn định
Ứng dụng điển hình	Tủ khí chuẩn, dây chuyền khô ráo	Môi trường ẩm, có dung dịch, rung

Cách chọn mã nhanh theo bài toán thực tế

ĐK ống theo lưu lượng: Ống lớn giảm sụt áp nhưng chiếm chỗ; ống nhỏ gọn hơn nhưng hạn chế lưu lượng.
Chọn ren đúng cổng: M5, R1/8", R1/4", R3/8", R1/2". Dùng băng tan bổ sung khi ren cũ.
Môi trường: Rung/ẩm/ăn mòn nhẹ → ưu tiên PL-S; khô ráo/ổn định → PL tối ưu chi phí.
Không gian lắp đặt: Góc 90° giải quyết điểm hẹp ngay tại cổng, tránh bẻ ống gắt.
Bảo trì: Vị trí tháo lắp thường xuyên → One-Touch là bắt buộc.

Ví dụ: Van 1/4" → xy-lanh trung bình: PL8-02/PL8-02S. Cảm biến lưu lượng nhỏ, tủ chật: PL4-M5. Đường cấp chính: PL12-04/PL12-04S.

Hướng dẫn lắp đặt & an toàn sử dụng

Cắt ống vuông góc bằng dao chuyên dụng; không dập mép, không để ba via.
Vệ sinh đầu ống và cổng ren; bề mặt sạch, khô.
Vặn cút vào cổng ren và siết vừa tay; tránh quá lực làm hỏng ren/đệm.
Đẩy ống tới hết hành trình; kéo nhẹ để kiểm tra bám chắc.
Tháo ống: nhấn collet dứt khoát, rút ống thẳng trục.
Kiểm tra rò rỉ bằng bọt xà phòng khi vận hành lần đầu.

Bảo trì định kỳ & kiểm tra rò rỉ

Chu kỳ: 1–3 tháng/lần tùy tải; rút ngắn ở vị trí rung/ẩm.
Vệ sinh: lau sạch bụi dầu quanh collet và chân ren.
Đổi ống khi cần: đầu ống xước/bẹp → cắt bỏ 10–20 mm và lắp lại.
Siết lại ren: rò nhẹ → siết thêm một góc nhỏ; vẫn rò → thay đệm/keo hoặc chuyển PL-S.
Ghi chép: lưu vị trí/mã/ngày thay để lập kế hoạch phòng ngừa.

Ứng dụng tiêu biểu

Robot gắp – đặt, băng tải, bàn xoay khí, cơ cấu pick-&-place.
Máy đóng gói, chiết rót, dán nhãn, in phun, kiểm tra rò.
Dây chuyền lắp ráp điện tử – thực phẩm – dược phẩm.
Tủ điều khiển, manifold van, bộ xử lý khí (FRL).
Xy-lanh ISO, cơ cấu kẹp, nâng, đẩy, căn chỉnh.

FAQ – Câu hỏi thường gặp

PL và PL-S khác nhau như thế nào?

PL: đồng thau mạ niken, tối ưu chi phí; PL-S: inox 304, khóa ren chống xoay, phù hợp môi trường ẩm/rung, tuổi thọ cao.

Ống PTFE có dùng được không?

Có. Tương thích PU/PA/PE/PTFE. Với PTFE cứng, hãy cắt thật sắc và đẩy đủ hành trình.

Có cần băng tan/keo ren bổ sung?

Ren đã có keo PT. Khi ren cũ hoặc tháo lắp nhiều lần, có thể bổ sung băng tan để tăng độ kín.

Áp suất – nhiệt độ làm việc?

0–10 bar; thử 1.5 MPa; nhiệt độ −20 đến +70 °C.

Chọn Ø ống & ren thế nào?

Theo lưu lượng/độ dài ống và cổng thiết bị. Tham khảo bảng mã; cần tư vấn thêm, liên hệ kỹ sư của chúng tôi.

Liên hệ tư vấn & báo giá PL / PL-S chính hãng Airtac

Tự động hóa Khoa Kim – Cung cấp đầy đủ phụ kiện khí nén Airtac: cút nối nhanh, ống PU/PA, van điện từ, xy-lanh, FRL… Hỗ trợ đổi cỡ ống, quy hoạch đường khí và kiểm tra rò rỉ tại hiện trường.

📞 Gọi ngay 0877.900.199 💬 Chat Zalo kỹ sư 📧 Gửi email báo giá
