Tính năng nổi bật:

Nối nhanh PED – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng cút nối nhanh chữ T lệch (one-touch offset tee connector) chuyên dùng trong hệ thống khí nén để chia một nguồn khí thành hai nhánh, tạo thành tổng cộng 3 cổng kết nối trong cùng một thiết bị. Với thiết kế chữ T lệch thông minh, sản phẩm giúp tối ưu không gian lắp đặt, đặc biệt phù hợp với các vị trí chật hẹp như trong tủ điện, cụm van hoặc hệ thống phân phối khí phức tạp.

Nối nhanh PED Airtac sử dụng cơ chế one-touch hiện đại, cho phép lắp đặt và tháo ống nhanh chóng chỉ bằng thao tác đẩy vào là khóa, nhấn vòng giữ là tháo, không cần dụng cụ hỗ trợ. Thiết kế kết hợp giữa đầu nối ống và ren giúp tăng tính linh hoạt, dễ dàng kết nối với nhiều loại thiết bị có cổng ren trong hệ thống khí nén.

Sản phẩm được chế tạo từ nhựa kỹ thuật POM chất lượng cao, có độ bền tốt, chịu áp lực và chống mài mòn hiệu quả trong môi trường công nghiệp. Hệ thống ngàm kẹp chắc chắn kết hợp với gioăng kín NBR giúp đảm bảo độ kín khí cao, hạn chế rò rỉ và duy trì hiệu suất vận hành ổn định.

Nối nhanh PED Airtac tương thích với nhiều loại ống khí như PU, PA, PE với đa dạng kích thước, đáp ứng linh hoạt nhu cầu trong tự động hóa và dây chuyền sản xuất. Khi lựa chọn sản phẩm tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, tư vấn kỹ thuật tận tình và giao hàng nhanh toàn quốc, mang đến giải pháp chia khí nén gọn gàng, bền bỉ và tối ưu chi phí.

Nối nhanh PED – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Nối nhanh Thẻ: Airtac chính hãng, Nối nhanh Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

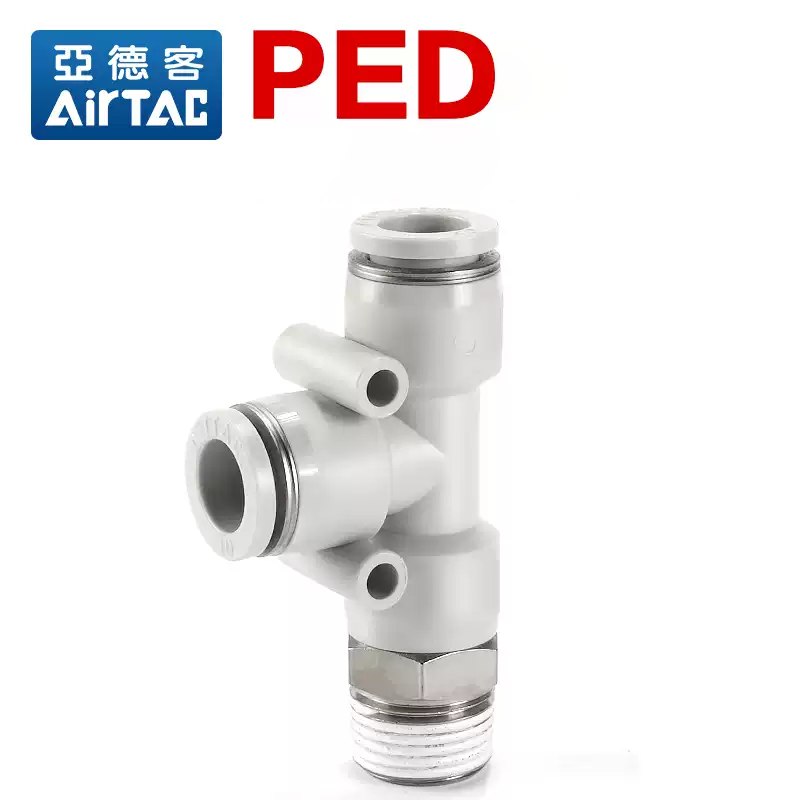

PED Series – Cút nối nhanh chữ T lệch Airtac (One-Touch Offset Tee Connector)

Thiết kế chữ T lệch: chia khí 3 ngã gọn, tối ưu không gian lắp đặt.
One-touch tiện lợi: đẩy ống là khóa, nhấn vòng giữ là tháo nhanh.
Kết hợp ống + ren: phù hợp khi cần chia nhánh từ cổng ren của thiết bị.
Kín khí cao: vòng đệm NBR + ngàm kẹp chắc, hạn chế rò rỉ.
Chuẩn Airtac: ổn định, bền bỉ cho hệ khí nén công nghiệp.

Cút chữ T lệch PED Airtac Chia khí 3 ngã One-Touch Fitting

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã

Tự động hóa Khoa Kim – Phân phối chính hãng Airtac: cút nối nhanh, van điện từ, xy-lanh, ống khí PU/PA/PE, phụ kiện khí nén.

PED Series – cút nối nhanh chữ T lệch Airtac, chia khí 3 ngã gọn gàng, kín khí, bền bỉ.

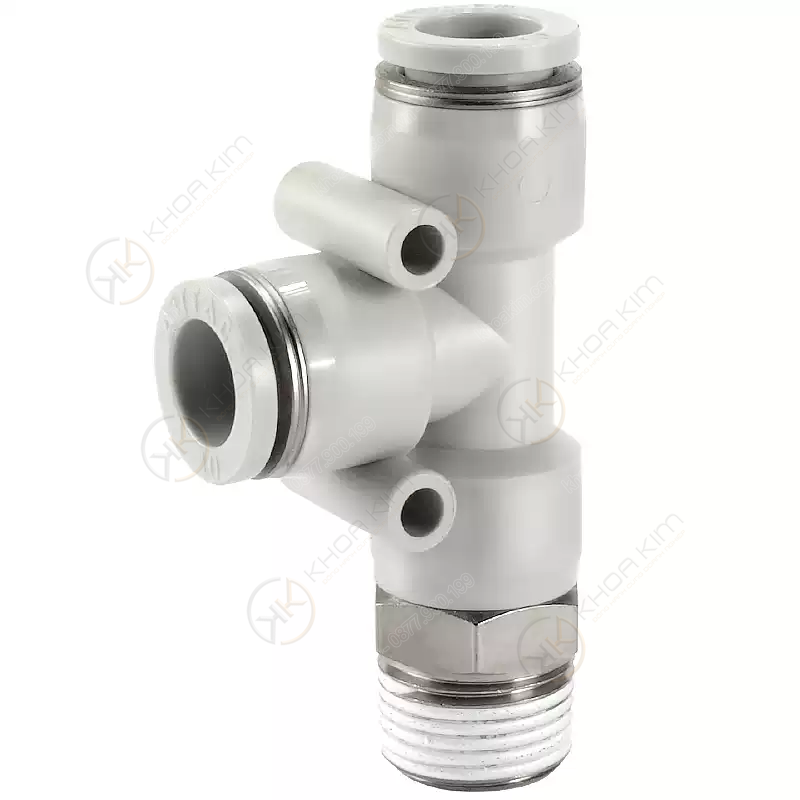

Cút chữ T lệch PED Airtac là gì?

PED Series Airtac là dòng cút nối nhanh chữ T lệch dùng để chia một nguồn khí nén thành hai nhánh (tổng cộng 3 cổng), giúp bố trí đường ống gọn và tối ưu không gian. Điểm đặc trưng của PED là dạng T lệch – hình học thân cút được thiết kế để tránh vướng khi lắp trong tủ khí, cụm van, hoặc khu vực chật hẹp, đồng thời vẫn đảm bảo thao tác cắm/rút ống thuận tiện. PED thường được lựa chọn trong các trường hợp:

Cần chia nhánh khí ngay tại vị trí thiết bị/đầu cấp
Không gian lắp đặt hẹp, cần tránh cọ ống hoặc chạm phụ kiện
Muốn giảm số lượng khớp nối, giảm nguy cơ rò rỉ

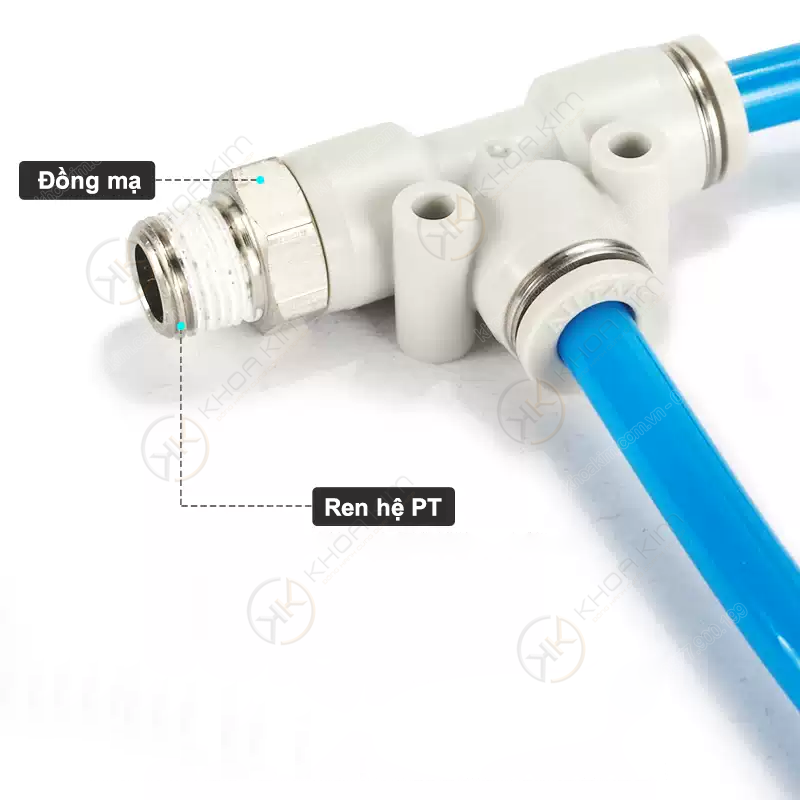

Cấu tạo chi tiết cút chữ T lệch PED Series

1. Thân cút (Body)

Thân PED Airtac sử dụng vật liệu nhựa kỹ thuật/kim loại (tùy cấu hình), thiết kế tối ưu cho việc chia khí 3 ngã và thao tác lắp đặt nhanh.

2. Cơ chế nối nhanh one-touch

Các đầu nối ống dùng cơ chế one-touch: đẩy ống vào là khóa, khi tháo chỉ cần nhấn vòng giữ và rút ống thẳng trục.

3. Ngàm kẹp thép không gỉ

Ngàm kẹp bám chặt thành ống, chống tuột hiệu quả khi áp suất thay đổi.

4. Vòng đệm kín khí (Seal)

Vòng đệm NBR (hoặc tương đương) giúp làm kín, hạn chế rò rỉ tại vùng tiếp xúc ống.

Nguyên lý hoạt động & chia khí của PED Airtac

Khí nén đi vào cổng chính (từ thiết bị hoặc đường ống).
Dòng khí được phân phối sang 2 nhánh còn lại theo cấu trúc chữ T.
Ngàm kẹp tự khóa ống ở từng nhánh, chống tuột.
Vòng đệm ép sát giúp kín khí, vận hành ổn định lâu dài.

Nhờ thiết kế T lệch, PED giúp tránh xung đột không gian với cụm van, tủ khí, đặc biệt hữu ích trong các hệ thống lắp dày phụ kiện hoặc yêu cầu “đi ống sạch”.

Ưu điểm nổi bật của cút chữ T lệch PED Airtac

Chia khí gọn: bố trí đường ống 3 ngã rõ ràng, dễ kiểm soát.
Tối ưu không gian: thiết kế lệch giúp hạn chế vướng, phù hợp tủ khí.
Lắp đặt nhanh: one-touch tiết kiệm thời gian thi công & bảo trì.
Kín khí tốt: giảm thất thoát áp suất, tiết kiệm năng lượng khí nén.
Dễ chuẩn hóa hệ thống: đồng bộ kích thước, dễ thay thế.

Thông số kỹ thuật PED Series Airtac

Thông số	Giá trị
Áp suất làm việc	0 – 10 bar
Nhiệt độ làm việc	−20°C ~ +70°C
Đường kính ống phổ biến	Ø4, Ø6, Ø8, Ø10, Ø12 mm
Chuẩn ren (tùy mã)	M5, R1/8", R1/4", R3/8", R1/2"
Chức năng	Chia khí 3 ngã dạng chữ T lệch

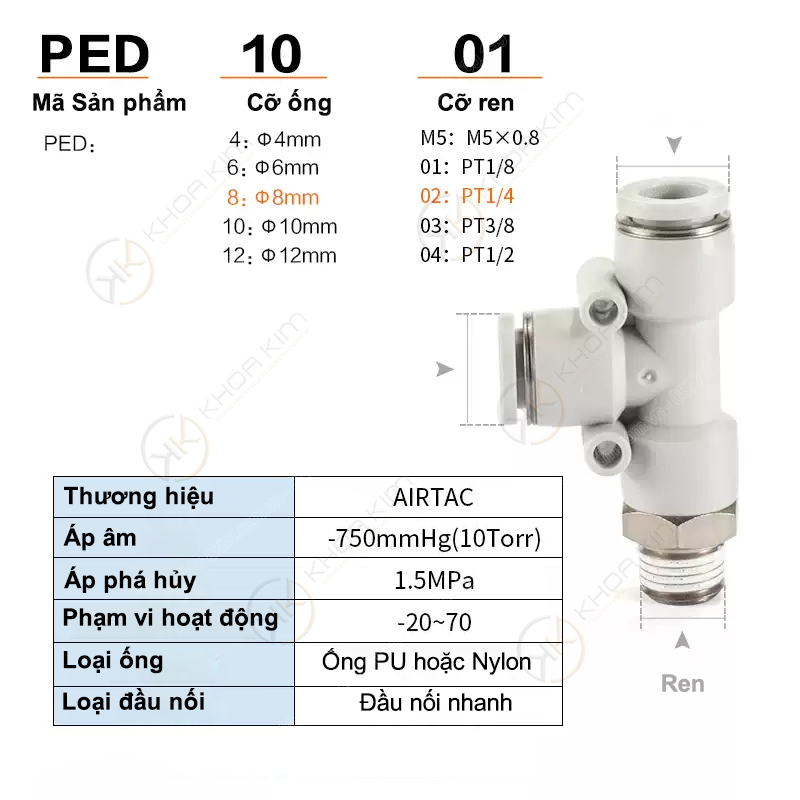

Quy ước ren thường gặp: 01 = R1/8", 02 = R1/4", 03 = R3/8", 04 = R1/2".

Bảng mã cút chữ T lệch PED Airtac (đầy đủ)

Model	Ống (Ø mm)	Ren	Gợi ý ứng dụng
PED4M5	4	M5	Thiết bị mini, cụm nhỏ, chia nhánh Ø4
PED401	4	R1/8"	Van nhỏ, manifold nhỏ, layout gọn
PED402	4	R1/4"	Thiết bị cổng lớn hơn, vẫn dùng ống Ø4
PED6M5	6	M5	Cụm compact ren M5, chia nhánh Ø6
PED601	6	R1/8"	Xy-lanh nhỏ, van nhỏ, chia nhánh Ø6
PED602	6	R1/4"	Van trung, tủ khí tiêu chuẩn
PED603	6	R3/8"	Nhánh lưu lượng lớn hơn, cổng ren lớn
PED801	8	R1/8"	Ống Ø8, cổng nhỏ – tối ưu không gian
PED802	8	R1/4"	Cụm FRL/manifold, chia khí nhanh
PED803	8	R3/8"	Lưu lượng cao, nhánh cấp máy
PED804	8	R1/2"	Trạm khí, đường cấp lớn cần Ø8
PED1001	10	R1/8"	Ống Ø10 nhưng cổng nhỏ (trường hợp đặc thù)
PED1002	10	R1/4"	Van 5/2 cỡ trung, chia nhánh Ø10
PED1003	10	R3/8"	Nhánh lưu lượng lớn, cấp khí ổn định
PED1004	10	R1/2"	Trạm phân phối khí, đường cấp lớn
PED1202	12	R1/4"	Đường chính Ø12, cổng R1/4" (đặc thù)
PED1203	12	R3/8"	Đường khí chính, lưu lượng cao
PED1204	12	R1/2"	Trạm phân phối, hệ thống khí lớn

Ứng dụng của cút chữ T lệch PED Airtac

Chia khí cho 2 xy-lanh hoạt động song song từ một điểm cấp.
Tủ khí nén công nghiệp: chia nhánh gọn trong không gian hẹp.
Máy đóng gói, chiết rót, lắp ráp tự động.
Cụm manifold/FRL: mở rộng nhánh khí nhanh, giảm số khớp nối.
Hệ thống cần bố trí “đường ống sạch” và dễ bảo trì.

Câu hỏi thường gặp (FAQ)

PED khác PM/PMB như thế nào?

PED là cút chữ T lệch tối ưu không gian; PM/PMB thường là chữ T theo cấu hình tiêu chuẩn (tùy dòng). Trong tủ khí hẹp hoặc cụm van dày, PED giúp tránh vướng và đi ống gọn hơn.

Có dùng được cho ống PU/PA/PE không?

Có. PED tương thích ống khí phổ biến như PU, PA, PE miễn đúng đường kính Ø theo mã sản phẩm.

Chọn PED802 hay PED803?

Cùng Ø8 nhưng khác ren: PED802 = R1/4", PED803 = R3/8". Chọn theo cổng ren thiết bị/đầu chuyển để đảm bảo kín khí và không hỏng ren.

Có cần băng tan/keo ren khi lắp không?

Khuyến nghị có, đặc biệt tại các điểm ren (R1/8–R1/2) để tăng độ kín khí và ổn định lâu dài.
