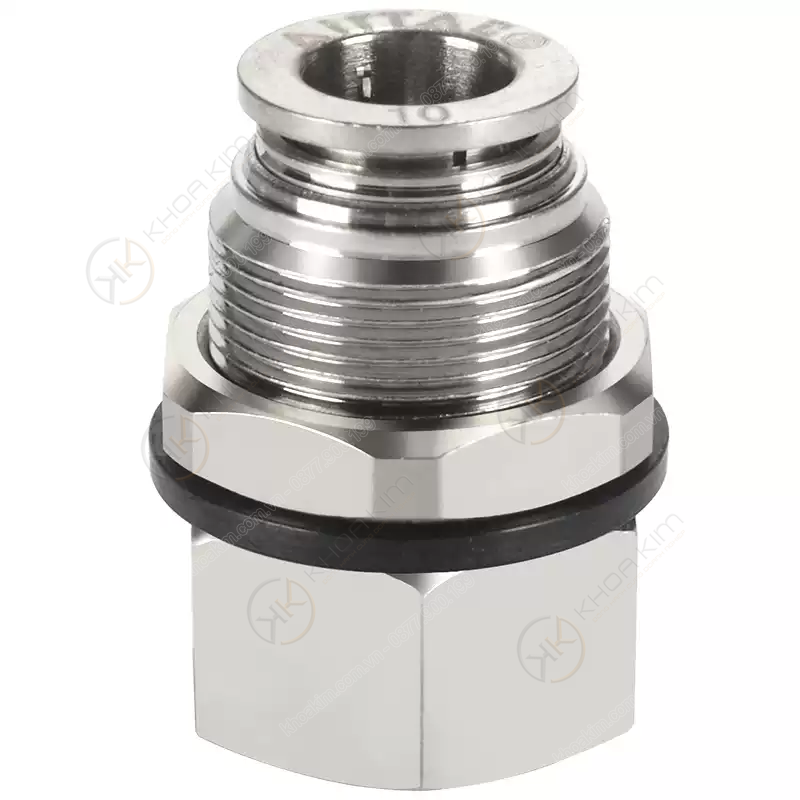

003 BPMF anh sp 1 copy Nối nhanh Inox BPMF - airtac chính hãng

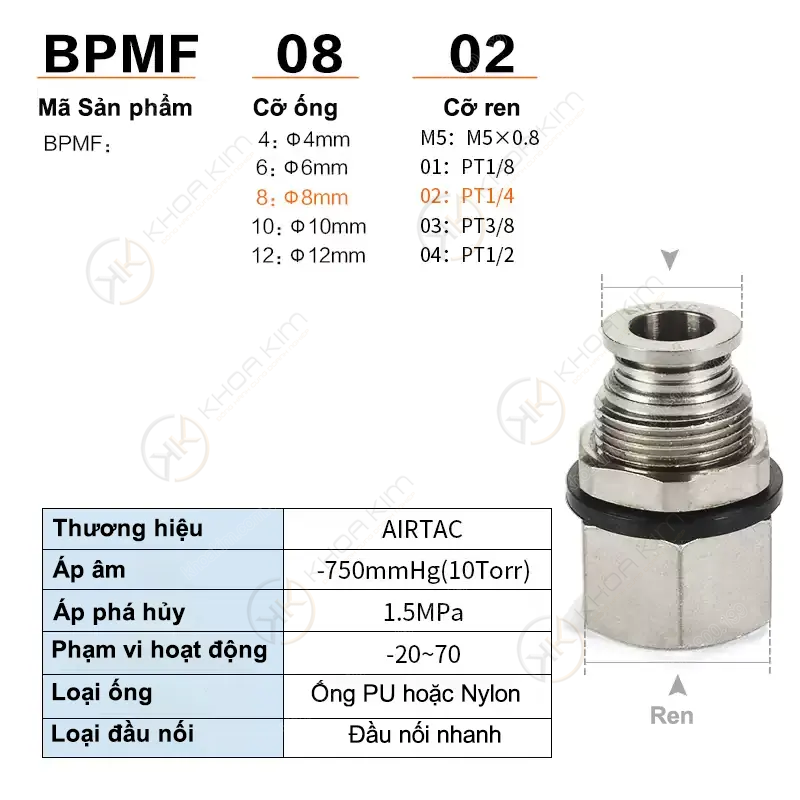

003 BPMF anh sp 2 copy Nối nhanh Inox BPMF - airtac chính hãng

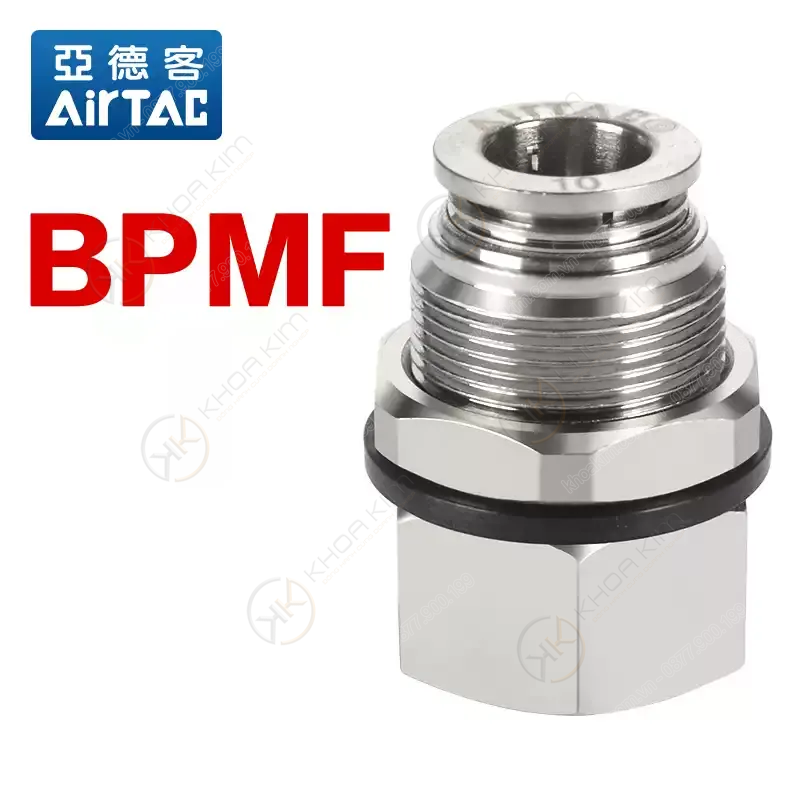

003 BPMF anh sp 3 copy Nối nhanh Inox BPMF - airtac chính hãng

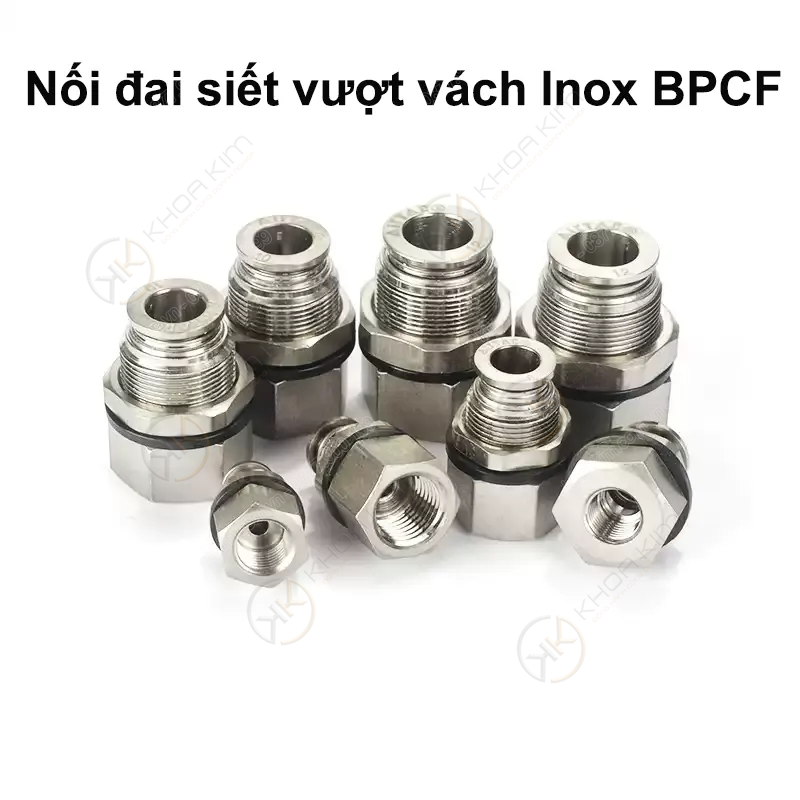

003 BPMF anh sp 4 copy Nối nhanh Inox BPMF - airtac chính hãng

Tính năng nổi bật:

Nối nhanh Inox BPMF – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng cút nối vượt vách (bulkhead fitting) ren trong bằng inox, được thiết kế chuyên dụng để lắp xuyên qua vách tủ điện, panel hoặc thân máy, giúp đưa đường ống khí nén đi qua một cách gọn gàng, chắc chắn và an toàn. Sản phẩm tích hợp ren trong tiêu chuẩn kết hợp cơ chế nối nhanh one-touch, cho phép kết nối trực tiếp ống khí với đầu ren ngoài của thiết bị một cách nhanh chóng và thuận tiện.

Nối nhanh BPMF Airtac được chế tạo từ thép không gỉ (stainless steel) chất lượng cao, có khả năng chống ăn mòn, chống oxy hóa và hoạt động bền bỉ trong các môi trường khắc nghiệt như ẩm ướt, hóa chất nhẹ, thực phẩm, dược phẩm. Thiết kế bulkhead đi kèm đai ốc khóa giúp cố định chắc chắn tại vị trí xuyên vách, hạn chế rung lắc, tăng độ ổn định và đảm bảo tính thẩm mỹ cho hệ thống.

Sản phẩm được trang bị ngàm kẹp inox chắc chắn kết hợp với gioăng kín NBR, giúp đảm bảo độ kín khí tối ưu, hạn chế rò rỉ và duy trì hiệu suất vận hành ổn định lâu dài. So với các giải pháp đi ống xuyên vách thông thường, BPMF mang lại độ bền cao hơn, giảm nguy cơ hư hỏng và dễ dàng bảo trì.

Nối nhanh Inox BPMF Airtac tương thích với nhiều loại ống khí như PU, PA, PE với đa dạng kích thước, đáp ứng linh hoạt nhu cầu trong hệ thống khí nén và tự động hóa. Khi lựa chọn sản phẩm tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc, mang đến giải pháp kết nối xuyên vách inox bền bỉ, an toàn và hiệu quả lâu dài.

Tính năng nổi bật

Nối nhanh Inox BPMF – airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Nối nhanh Inox Thẻ: Airtac chính hãng, Nối nhanh Inox Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

BPMF Series (Inox) – Cút nối đai siết vượt vách ren trong Airtac (Stainless Steel Bulkhead Female Connector)

Thiết kế vượt vách (bulkhead): đưa đường khí đi xuyên qua tấm vách/tủ/máy, bố trí gọn gàng.
Ren trong + đai siết: một đầu nối ống one-touch, thân có ren trong và đai ốc khóa cố định qua vách.
Thân Inox chống ăn mòn: phù hợp môi trường ẩm, rửa nước, thực phẩm – dược, hóa chất nhẹ.
Kín khí ổn định: làm kín tốt, hạn chế rò rỉ tại vị trí xuyên vách.
Đa dạng quy cách: Ø4–Ø12; ren R1/8–R1/2.

Cút vượt vách inox Bulkhead fitting BPMF Airtac Ren trong

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã

Tự động hóa Khoa Kim – Phân phối Airtac: cút nối nhanh, cút inox, van điện từ, xy-lanh, ống PU/PA/PE, bộ xử lý khí (lọc – điều áp – bôi trơn).

BPMF Inox – cút nối đai siết vượt vách ren trong Airtac, đi ống xuyên vách gọn gàng, chống ăn mòn.

Cút nối đai siết vượt vách ren trong Inox BPMF Airtac là gì?

BPMF Series (Inox) Airtac là dòng cút nối vượt vách (bulkhead) có đai ốc khóa cố định để lắp xuyên qua vách tủ điện, vách máy hoặc tấm panel, đồng thời có ren trong để kết nối với đầu ren ngoài của thiết bị/đầu chuyển. Trong thiết kế tủ khí, tủ điều khiển, cụm manifold hoặc hệ thống phân phối khí, nhu cầu “đưa ống khí đi xuyên vách” xuất hiện rất thường xuyên. Nếu dùng cút thường, đường ống đi qua lỗ vách dễ bị:

Cọ xát gây mòn ống theo thời gian
Lỏng lẻo, rung động, mất thẩm mỹ
Khó bảo trì – thay đổi layout

BPMF giải quyết bài toán đó bằng thiết kế bulkhead chuyên dụng, giúp hệ thống gọn – chắc – chuẩn công nghiệp, đặc biệt khi cần vật liệu inox chống ăn mòn.

Cấu tạo chi tiết BPMF Inox (bulkhead + ren trong)

Thành phần chính

Thân Inox (stainless steel): chống ăn mòn, bền cơ học.
Phần thân vượt vách: dạng trụ dài đi xuyên qua panel.
Đai ốc/đai siết: khóa chặt vào vách, chống xoay, chống rung.
Đầu nối nhanh one-touch: đẩy ống là khóa, nhấn vòng giữ là tháo.
Ren trong: kết nối đầu ren ngoài (adapter/thiết bị) theo chuẩn hệ thống.

Cơ chế ổn định khi xuyên vách

BPMF được cố định bằng đai ốc siết từ ngoài vách, giúp toàn bộ cút không bị lắc khi ống rung hoặc khi thao tác kéo/đẩy ống. Nhờ đó, vị trí xuyên vách luôn gọn gàng và hạn chế tối đa rò rỉ do rung động lâu ngày.

Vì sao nên chọn BPMF Inox cho bài toán xuyên vách?

Đi ống xuyên vách chuẩn kỹ thuật: gọn, chắc, dễ bảo trì.
Khóa cố định chống rung: đai siết giữ cút ổn định, chống xoay.
Inox chống ăn mòn: phù hợp môi trường ẩm, rửa nước, thực phẩm – dược.
Giảm lỗi thi công: hạn chế dùng ống đi xuyên lỗ trống gây mòn/tuột ống.
Tối ưu thẩm mỹ hệ thống: tủ khí nhìn chuyên nghiệp, tiêu chuẩn nhà máy.

Thông số kỹ thuật BPMF Series (Inox) Airtac

Thông số	Giá trị
Áp suất làm việc	0 – 10 bar
Nhiệt độ làm việc	−20°C ~ +70°C
Vật liệu thân	Inox (stainless steel)
Ống tương thích	PU / PA / PE / PTFE (đúng Ø)
Kiểu ren (ren trong)	R1/8", R1/4", R3/8", R1/2"
Đường kính ống	Ø4, Ø6, Ø8, Ø10, Ø12 mm

Bảng mã sản phẩm đầy đủ – BPMF Series (Inox)

BPMF là cút bulkhead vượt vách có ren trong, thường dùng để đưa đường khí xuyên qua panel rồi kết nối thiết bị/đầu chuyển ở mặt còn lại.

Model	Ống (Ø mm)	Ren trong	Gợi ý sử dụng
BPMF401	4	R1/8"	Xuyên vách tủ khí nhỏ, đường ống Ø4, thiết bị cổng nhỏ
BPMF601	6	R1/8"	Tủ khí/thiết bị compact cần Ø6, ren nhỏ
BPMF602	6	R1/4"	Tủ khí tiêu chuẩn, manifold/FRL cỡ vừa
BPMF801	8	R1/8"	Ø8 nhưng cổng nhỏ, tối ưu không gian xuyên panel
BPMF802	8	R1/4"	Đường nhánh Ø8 trong tủ khí, lắp gọn, dễ bảo trì
BPMF1002	10	R1/4"	Đường Ø10 xuyên vách, khí lưu lượng khá, môi trường ẩm
BPMF1003	10	R3/8"	Lưu lượng lớn, cấp máy, tủ khí công nghiệp
BPMF1203	12	R3/8"	Đường chính Ø12 xuyên panel, yêu cầu chắc chắn
BPMF1204	12	R1/2"	Trạm phân phối, hệ thống lớn, ren lớn, ưu tiên inox

Hướng dẫn lắp đặt BPMF Inox đúng kỹ thuật (xuyên vách)

Khoan lỗ vách/panel đúng đường kính theo kích thước thân vượt vách của BPMF.
Đưa cút xuyên qua lỗ, đảm bảo mặt đệm (nếu có) áp sát bề mặt.
Siết đai ốc khóa để cố định cút chắc chắn, tránh xoay/lắc.
Kết nối ren trong với đầu ren ngoài/adapter/thiết bị ở mặt còn lại (dùng băng tan nếu cần).
Cắm ống one-touch vào đầu nối nhanh, kéo nhẹ kiểm tra đã khóa.

Mẹo: Với tủ khí rung hoặc dây chuyền chạy liên tục, nên siết đai ốc đúng lực và kiểm tra định kỳ để đảm bảo cút không bị lỏng theo thời gian.
