Tính năng nổi bật:

Giá đỡ bộ lọc GA – Airtac chính hãng do Khoa Kim Việt Nam phân phối là phụ kiện chuyên dụng dùng để cố định và lắp đặt các cụm xử lý khí nén FRL (Filter – Regulator – Lubricator) một cách chắc chắn, gọn gàng và đúng tiêu chuẩn kỹ thuật. Sản phẩm giúp tối ưu bố trí hệ thống khí nén, hạn chế rung lắc, giảm nguy cơ hư hỏng đường ống và thiết bị, từ đó nâng cao độ ổn định và tuổi thọ toàn hệ thống.

Dòng giá đỡ GA Airtac được thiết kế đa dạng kiểu lắp như chữ T, chữ L, chữ U, phù hợp với nhiều vị trí lắp đặt khác nhau như trên tường, khung máy hoặc trong tủ điện. Ngoài chức năng cố định cụm lọc – điều áp – bôi trơn, GA Series còn tích hợp khả năng phân phối khí từ một nguồn vào thành nhiều nhánh, giúp tối ưu hóa hệ thống cấp khí nén và tiết kiệm không gian lắp đặt. Sản phẩm tương thích với các series phổ biến như GA200, GA300, GA400, GA600, đáp ứng nhiều mức lưu lượng và kích thước đường ống khác nhau.

Giá đỡ bộ lọc GA Airtac được chế tạo từ vật liệu chất lượng cao, độ bền tốt, chịu áp lực và môi trường làm việc khắc nghiệt trong công nghiệp. Khi lựa chọn sản phẩm tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, hỗ trợ kỹ thuật tận tình, giá cạnh tranh và giao hàng nhanh toàn quốc, giúp hệ thống khí nén vận hành ổn định và hiệu quả lâu dài.

Giá đỡ bộ lọc GA

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Phụ kiện lọc Thẻ: Airtac chính hãng, Lọc khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

GA Series – Giá đỡ bộ lọc & bộ phân phối khí Airtac

Giá đỡ chuyên dụng cho bộ lọc – điều áp – bôi trơn (FRL): giúp cố định cụm xử lý khí nén chắc chắn, gọn tủ.
Nhiều kiểu gá lắp: chữ T, chữ L, chữ U – linh hoạt vị trí, hướng lắp trong tủ điện, khung máy, trên tường.
Bộ phân phối khí GA: chia khí từ một nguồn ra nhiều nhánh, tối ưu layout hệ thống.
Tương thích chuẩn GA200 / GA300 / GA400 / GA600: đồng bộ với bộ lọc Airtac thông dụng.
Tiết kiệm thời gian lắp đặt: giảm tự chế gá, đảm bảo đúng chuẩn kích thước nhà sản xuất.

Giá đỡ bộ lọc GA Bộ phân phối khí GA GA200 · GA300 · GA400 · GA600 Airtac chính hãng

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã GA

Tự động hóa Khoa Kim – Cung cấp trọn bộ xử lý khí nén Airtac: lọc – điều áp – bôi trơn (FRL), giá đỡ GA, bộ phân phối khí, van, cút nối, ống khí…

GA Series – giá đỡ bộ lọc & bộ phân phối khí Airtac cho cụm xử lý khí nén.

Giá đỡ & bộ phân phối khí GA Airtac là gì?

Trong một cụm xử lý khí nén tiêu chuẩn (lọc – điều áp – bôi trơn, thường gọi là FRL), ngoài bộ lọc và van điều áp, giá đỡ và bộ phân phối khí là hai phụ kiện rất quan trọng nhưng dễ bị bỏ qua khi thiết kế ban đầu.

Giá đỡ GA (bracket GA): dùng để cố định bộ lọc/FRL lên tường, lên khung máy, panel tủ điện… tránh rung lắc, gãy ống, xệ cụm.
Bộ phân phối khí GA (air manifold GA): nhận khí nén từ một nguồn, phân chia ra nhiều nhánh nhỏ cấp cho từng cụm van, xy lanh hoặc thiết bị.

Dòng GA Series của Airtac gồm:

Giá đỡ chữ T, chữ L, chữ U – tùy theo hướng bắt vít, không gian tủ và kiểu gá lắp.
Bộ phân phối khí GA200 / GA300 / GA400 / GA600 – tương ứng kích thước cụm lọc, đường kính ống và lưu lượng khí.

Cấu tạo & các kiểu giá đỡ GA Airtac

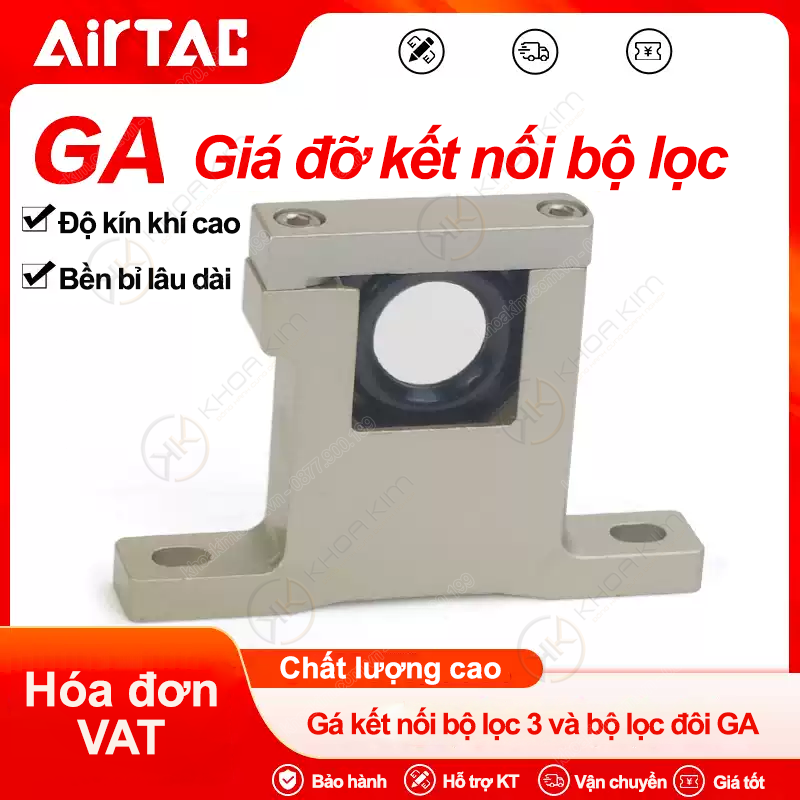

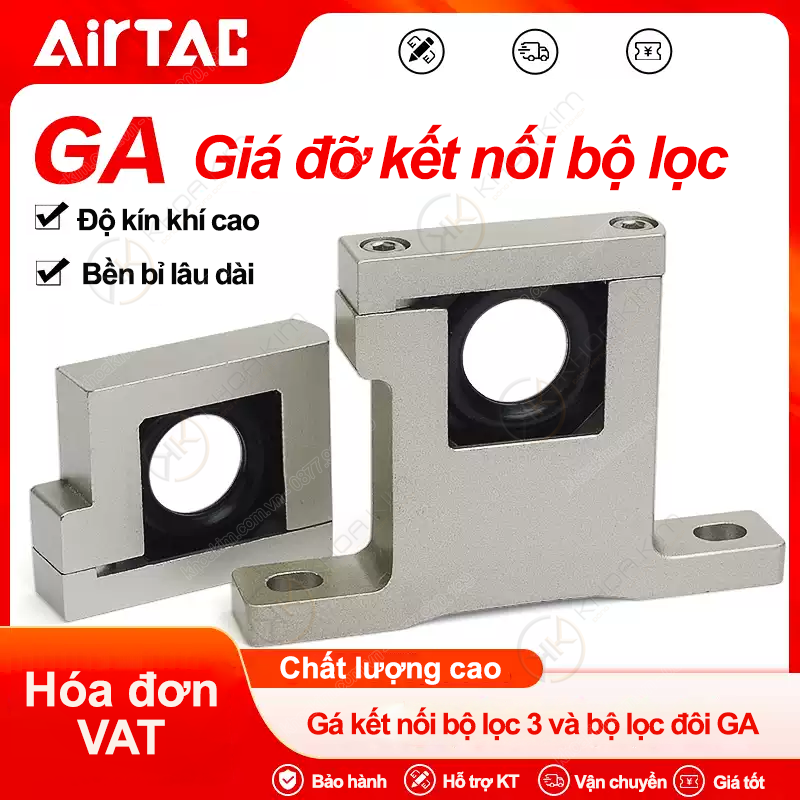

1. Giá đỡ chữ T – GA*T-P1

Giá đỡ chữ T được thiết kế dạng tấm chữ T, thường dùng để:

Bắt trực diện lên panel tủ điện hoặc mặt dựng.
Giữ cụm lọc FRL ở vị trí chính giữa, thẩm mỹ, dễ thao tác.
Phù hợp khi bộ lọc đặt một mình hoặc theo cụm thẳng đứng.

2. Giá đỡ chữ L – GA*L-P1

Giá đỡ chữ L có dạng chữ L, thường dùng khi:

Cần bắt bộ lọc sát cạnh tủ hoặc cạnh khung máy.
Không gian phía sau hạn chế, cần lùi cụm lọc ra trước.
Cần tăng độ cứng vững khi đường ống lớn, cụm FRL nặng.

3. Giá đỡ chữ U – GA*U-P1

Giá đỡ chữ U ôm cụm lọc theo hai bên, tạo cảm giác chắc chắn:

Phù hợp môi trường rung, máy chạy tốc độ cao.
Giảm lực tác động lên thân bộ lọc khi thao tác tháo – lắp cốc lọc.
Tối ưu khi bộ lọc/FRL nằm ở vị trí dễ va chạm cơ khí.

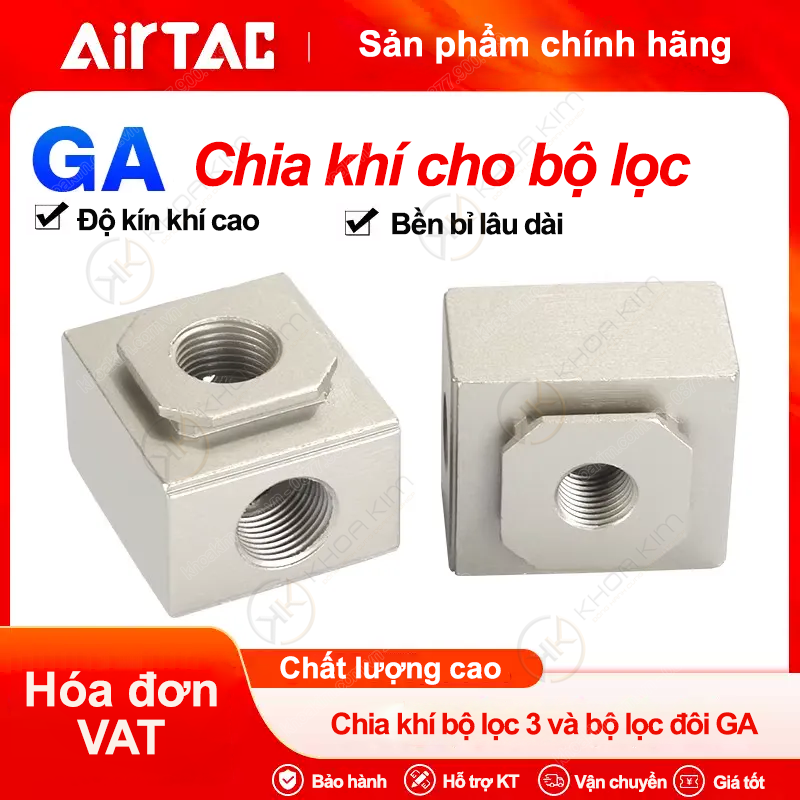

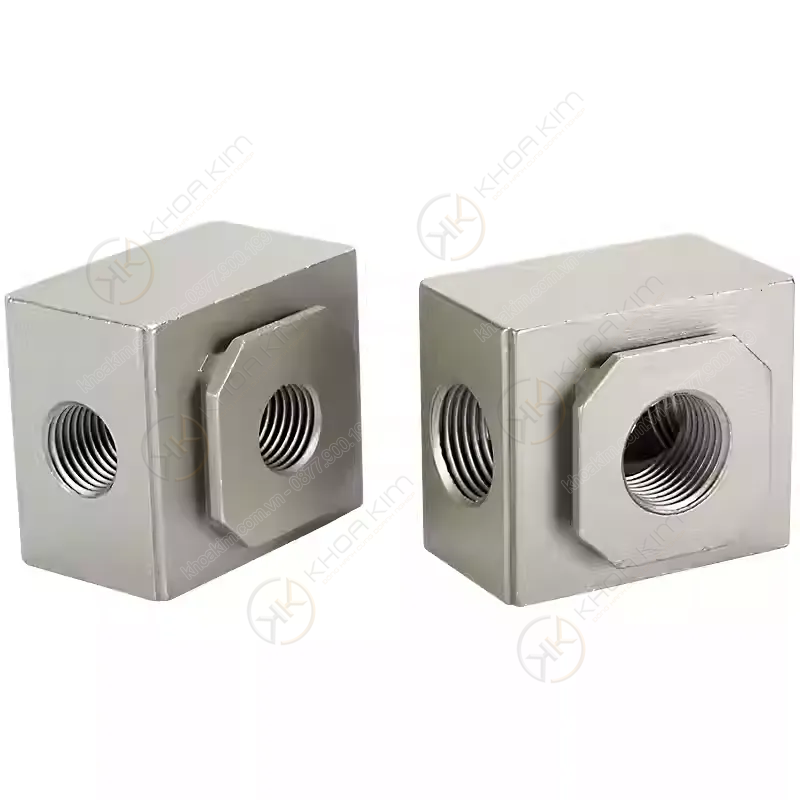

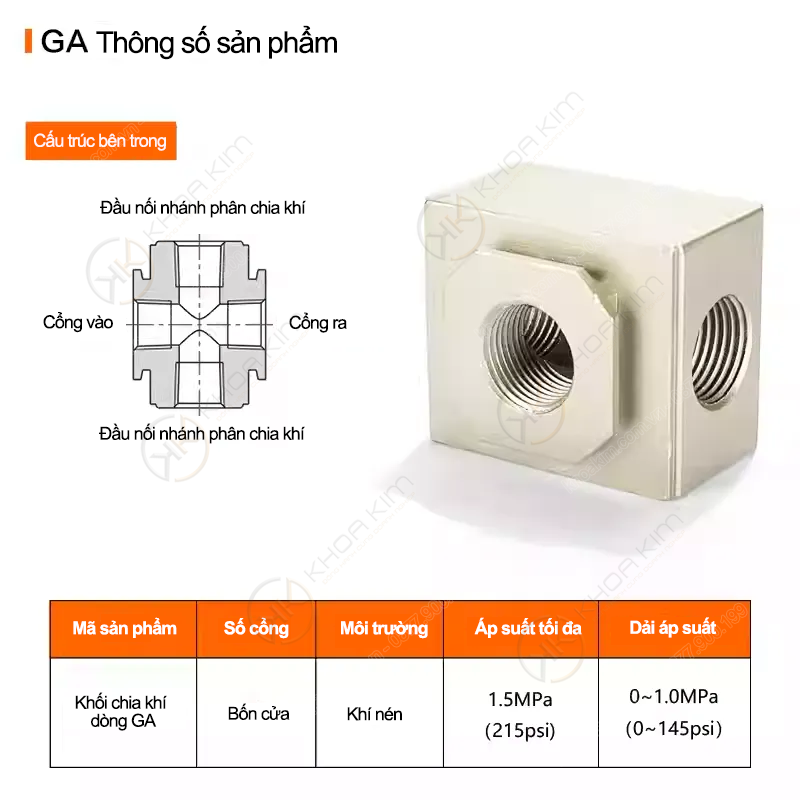

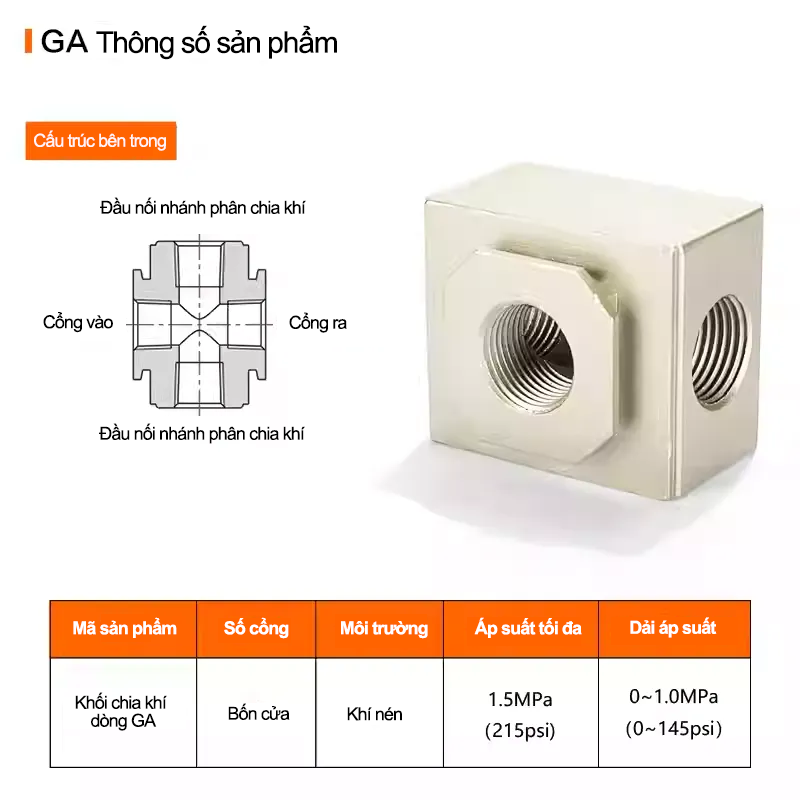

4. Bộ phân phối khí GA – manifold cho cụm lọc

Bộ phân phối khí GA hoạt động như một “đầu chia khí” tiêu chuẩn:

Cấp khí từ một nguồn chính, chia ra nhiều nhánh nhỏ.
Thường gắn gần bộ lọc hoặc trong tủ khí tập trung.
Giảm số lượng tee/cút rời, dễ quản lý – dễ bảo trì.

Vì sao nên dùng giá đỡ & bộ phân phối GA chính hãng Airtac?

Đúng kích thước bộ lọc: bắt vừa cụm GA200 / GA300 / GA400 / GA600, không phải chỉnh sửa.
Thẩm mỹ tủ máy: cụm lọc thẳng hàng, ngay ngắn, dễ nhìn – dễ thao tác.
Tăng độ bền hệ thống: giảm rung, tránh vặn gãy ren, gãy cút khi ống nặng.
Chuẩn hóa thiết kế: cùng một kiểu GA có thể áp dụng cho nhiều máy khác nhau.
Tiết kiệm chi phí thời gian: không cần tự chế gá, khoan đục nhiều, giảm lỗi lắp đặt.

Tip: Khi tiêu chuẩn hóa GA200 / GA300 / GA400 / GA600 ngay từ giai đoạn thiết kế, việc mở rộng – bảo trì – thay thế cụm xử lý khí về sau sẽ rất nhanh và ít rủi ro.

Cách chọn đúng giá đỡ & bộ phân phối GA cho bộ lọc Airtac

Bước 1 – Xác định kích thước cụm lọc: GA200, GA300, GA400 hay GA600.
Bước 2 – Chọn kiểu giá đỡ:
- Không gian thoáng, bắt trực diện panel → ưu tiên giá đỡ chữ T.
- Cần hất cụm lọc ra khỏi mặt tủ hoặc bắt ngang → chọn giá đỡ chữ L.
- Môi trường rung, va chạm, cụm nặng → ưu tiên giá đỡ chữ U.
Bước 3 – Xem số nhánh cần phân phối khí: chọn bộ phân phối GA có số cổng phù hợp (06–25).
Bước 4 – Dự phòng: nên đặt sẵn vài bộ GA cùng dòng với FRL dùng nhiều nhất trong nhà máy để rút ngắn thời gian bảo trì.

Bảng mã giá đỡ & bộ phân phối khí GA Airtac

Toàn bộ mã giá đỡ chữ T / L / U và bộ phân phối khí GA được liệt kê dưới đây để bạn dễ tra cứu và đặt hàng.

Giá đỡ chữ T – GA*T-P1

Mã sản phẩm	Dòng bộ lọc tương thích	Gợi ý ứng dụng
GA200T-P1	GA200	Cụm lọc nhỏ, tủ máy mini, panel hẹp.
GA300T-P1	GA300	Dây chuyền trung bình, cụm van tiêu chuẩn.
GA400T-P1	GA400	Nhà xưởng có lưu lượng lớn hơn, tủ khí trung tâm.
GA600T-P1	GA600	Hệ thống khí tổng, trạm phân phối chính.

Giá đỡ chữ L – GA*L-P1

Mã sản phẩm	Dòng bộ lọc tương thích	Gợi ý ứng dụng
GA200L-P1	GA200	Cần hất cụm lọc ra khỏi panel, không gian sau bị cấn.
GA300L-P1	GA300	Lắp cạnh tủ, cạnh khung máy, thao tác từ phía trước.
GA400L-P1	GA400	Đường khí lớn, cần gia tăng độ cứng vững khi ống nặng.
GA600L-P1	GA600	Trạm khí chính, cụm FRL nặng, yêu cầu gá cứng.

Giá đỡ chữ U – GA*U-P1

Mã sản phẩm	Dòng bộ lọc tương thích	Gợi ý ứng dụng
GA200U-P1	GA200	Máy tốc độ cao, vị trí dễ rung/va chạm.
GA300U-P1	GA300	Dây chuyền nhịp nhanh, thao tác thay cốc lọc thường xuyên.
GA400U-P1	GA400	Cụm FRL lớn, cần ôm chắc tránh gãy ren do ống nặng.
GA600U-P1	GA600	Hệ thống trung tâm, ưu tiên an toàn – ổn định lâu dài.

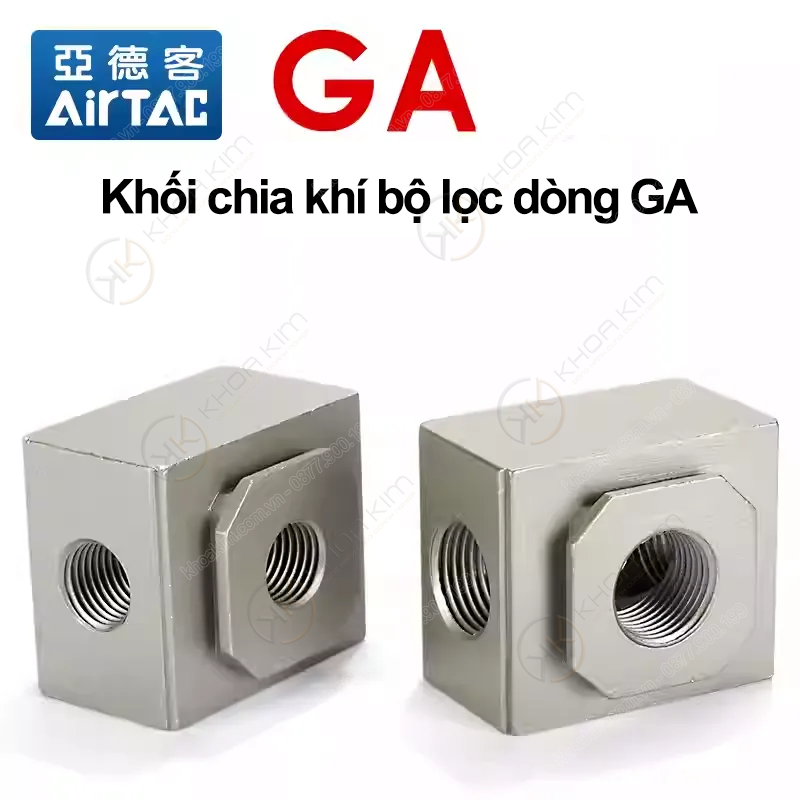

Bộ phân phối khí GA – Air Manifold

Mã sản phẩm	Nhóm kích thước	Gợi ý sử dụng
GA20006	GA200	Cấp khí cho 6 nhánh nhỏ (van/xy lanh cỡ nhỏ).
GA20008	GA200	Cấp khí tối đa 8 nhánh – cụm máy mini, bàn thao tác.
GA30008	GA300	Dây chuyền trung bình, chia khí ra 8 nhánh thiết bị.
GA30010	GA300	Hệ thống cần nhiều nhánh hơn (tối đa ~10 nhánh).
GA40010	GA400	Cụm khí lớn, chia khí cho nhóm máy/cụm van 10 nhánh.
GA40015	GA400	Hệ thống lớn, nhiều nhánh – phù hợp trung tâm phân phối.
GA60020	GA600	Trạm khí chính, chia 20 nhánh, phù hợp phân xưởng lớn.
GA60025	GA600	Nhà máy nhiều line, yêu cầu phân phối tới 25 nhánh khí.

Ứng dụng thực tế của giá đỡ & bộ phân phối GA

Cố định cụm lọc – điều áp – bôi trơn Airtac trên tường, panel tủ, khung máy.
Tổ chức lại hệ thống ống khí gọn gàng, tránh chằng chịt, khó bảo trì.
Tạo điểm phân phối khí tập trung, cấp khí cho nhiều cụm van/xy lanh trong cùng khu vực.
Dùng cho dây chuyền tự động hóa, xưởng gia công, lắp ráp điện tử – cơ khí – bao bì…

Câu hỏi thường gặp (FAQ)

Giá đỡ chữ T, L, U khác nhau gì?

Chữ T bắt trực diện panel; chữ L dùng khi cần gập/gá lệch, lùi cụm lọc ra; chữ U ôm hai bên, tăng độ chắc cho môi trường rung hoặc cụm FRL nặng.

Chọn GA200, GA300, GA400, GA600 thế nào?

Thông thường: GA200 cho cụm nhỏ, GA300 cho hệ trung bình, GA400–GA600 cho đường khí lớn hoặc trạm phân phối trung tâm. Nên đồng bộ cùng dòng với bộ lọc/FRL đang sử dụng.

Có thể dùng bộ phân phối GA như manifold cho van không?

Hoàn toàn có thể, miễn là bạn chọn đúng cỡ GA tương ứng với lưu lượng và kích thước ống/ren yêu cầu. Kỹ sư sẽ hỗ trợ tính toán nhanh cho từng line máy.
