Tính năng nổi bật:

Điều áp SDR – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng van điều áp mini (Mini Regulator) chuyên dùng để giảm áp và ổn định áp suất khí nén tại từng điểm sử dụng trong hệ thống. Với thiết kế nhỏ gọn, linh hoạt, điều áp SDR Airtac phù hợp lắp trực tiếp trên cụm xy lanh, van hoặc module riêng lẻ, giúp kiểm soát áp suất chính xác cho từng công đoạn vận hành.

Sản phẩm có khả năng duy trì áp suất đầu ra ổn định trong dải cài đặt, giảm thiểu dao động áp và đảm bảo các thiết bị khí nén hoạt động chính xác, bền bỉ. Điều áp SDR Airtac đặc biệt hiệu quả trong việc bảo vệ các cơ cấu chấp hành khỏi tình trạng quá áp, đồng thời giúp tối ưu lực và tốc độ làm việc của xy lanh theo từng ứng dụng cụ thể. Thiết kế thân nhỏ, ren kết nối đa dạng như M5, 1/8” giúp dễ dàng tích hợp vào nhiều hệ thống mà không chiếm nhiều không gian lắp đặt.

Dòng SDR Airtac có nhiều model như SDR100, SDR200 với cấu hình linh hoạt, phù hợp cho cả hệ thống tự động hóa nhỏ và dây chuyền sản xuất công nghiệp. Việc sử dụng điều áp SDR giúp giảm tải cho cụm FRL trung tâm, tăng độ ổn định áp suất cục bộ và nâng cao hiệu suất vận hành toàn hệ thống. Khoa Kim Việt Nam cam kết cung cấp điều áp SDR Airtac chính hãng, đầy đủ CO/CQ, giá tốt, tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc.

Điều áp SDR – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Điều áp Thẻ: Airtac chính hãng, Điều áp Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

SDR Series – Điều áp khí nén Airtac (Mini Regulator)

Điều áp mini – nhỏ gọn: phù hợp tủ máy, cụm xy lanh, module đơn lẻ.
Ổn định áp suất: giúp xy lanh, van và cơ cấu chấp hành làm việc chính xác, kéo dài tuổi thọ.
Thân nhẹ – dễ lắp: thiết kế ren cổng đa dạng (M5, 1/8”) cho nhiều kiểu kết nối.
Ứng dụng linh hoạt: điều áp cục bộ tại từng xy lanh hoặc từng nhánh máy.
Đa dạng cấu hình: đủ các mã SDR100 / SDR200 với ren, cổng và kiểu kết nối khác nhau.

Điều áp Airtac SDR Mini Regulator SDR100 · SDR200 Điều áp cục bộ

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã SDR

Tự động hóa Khoa Kim – Phân phối điều áp, lọc, van, xy lanh, cút nối nhanh và trọn bộ phụ kiện khí nén Airtac cho dây chuyền tự động.

SDR Series – điều áp mini Airtac, tối ưu áp suất cục bộ cho xy lanh và cụm chấp hành.

Điều áp SDR Airtac là gì?

Điều áp SDR của hãng Airtac (SDR100, SDR200…) là dòng regulator mini dùng để giảm áp và ổn định áp suất khí nén tại từng điểm sử dụng hoặc từng module trên máy. Thay vì chỉ điều chỉnh áp suất tại cụm FRL trung tâm, SDR cho phép kỹ sư:

Giảm áp riêng cho từng xy lanh/cụm cơ cấu.
Bảo vệ thiết bị không chịu được áp cao.
Tối ưu lực – tốc độ xy lanh theo từng công đoạn.
Dễ tinh chỉnh và cân bằng hệ thống khí trong dây chuyền.

Nhờ thiết kế nhỏ gọn, điều áp SDR rất phù hợp lắp ngay trên cổng cấp của van, xy lanh hoặc cụm điều khiển, giúp giảm chiều dài đường ống điều áp và cải thiện độ ổn định áp suất.

Cấu tạo & nguyên lý làm việc của điều áp SDR

Cấu tạo điển hình

Thân điều áp: hợp kim hoặc nhựa kỹ thuật chịu áp, bề mặt xử lý chống ăn mòn.
Khoang màng (diaphragm): trái tim của bộ điều áp, cảm nhận áp suất và điều chỉnh van.
Lò xo điều chỉnh: quy định mức áp suất đầu ra theo vị trí núm chỉnh.
Núm chỉnh áp (núm vặn): cho phép người dùng tăng/giảm áp đầu ra theo nhu cầu.
Cổng vào – cổng ra: các ren M5, 1/8” tương ứng với SDR100/SDR200.

Nguyên lý làm việc

Điều áp SDR làm việc theo nguyên lý cân bằng giữa lực lò xo và áp suất khí nén tác động lên màng:

Khi tăng áp đầu ra, kỹ sư xoay núm theo chiều tăng, lò xo ép màng, mở rộng cửa van.
Khi áp đầu ra vượt mức cài đặt, lực khí tác động lên màng làm thu hẹp cửa van, giữ áp ở giá trị ổn định.
Nhờ đó, áp suất đầu ra SDR luôn được duy trì gần như không đổi dù áp đầu vào thay đổi trong phạm vi cho phép.

Điều này đặc biệt quan trọng với các xy lanh nhỏ, kẹp, tay gắp… cần lực ổn định để không làm hỏng sản phẩm.

Vì sao nên dùng điều áp SDR thay vì chỉ dùng FRL tổng?

Điều áp cục bộ: mỗi cụm/cơ cấu có thể có một mức áp riêng, tối ưu theo nhu cầu.
Giảm hư hỏng: bảo vệ các xy lanh, van, thiết bị nhỏ tránh tình trạng “quá áp”.
Tăng độ ổn định: giảm ảnh hưởng dao động áp suất khi nhiều xy lanh làm việc cùng lúc.
Thiết kế nhỏ gọn: dễ bố trí trong tủ máy, trên cụm van, gần xy lanh.
Dễ chỉnh – dễ quan sát: kỹ sư có thể tinh chỉnh trực tiếp tại vị trí cơ cấu hoạt động.

Thực tế triển khai dây chuyền cho thấy việc dùng điều áp cục bộ SDR giúp giảm tỷ lệ lỗi do lực kẹp quá lớn, giảm hỏng jig/đồ gá, đặc biệt trong ngành điện tử, lắp ráp linh kiện nhỏ.

Thông số kỹ thuật chung của điều áp SDR

Thông số	Giá trị tham khảo
Dòng sản phẩm	SDR100, SDR200 (mini regulator)
Mục đích	Điều chỉnh/ổn định áp suất khí nén cục bộ
Môi chất	Khí nén sạch, đã lọc bỏ bụi/ẩm trong phạm vi cho phép
Kiểu cổng	M5, 1/8” (tùy mã SDR100/SDR200)
Ứng dụng	Xy lanh kẹp, cơ cấu gắp, module nhỏ, trạm test, fixture…

Thông số chi tiết (dải điều chỉnh, áp tối đa, lưu lượng…) sẽ khác nhau chút tùy theo model, bạn nên đối chiếu thêm datasheet nếu cần tính toán chính xác.

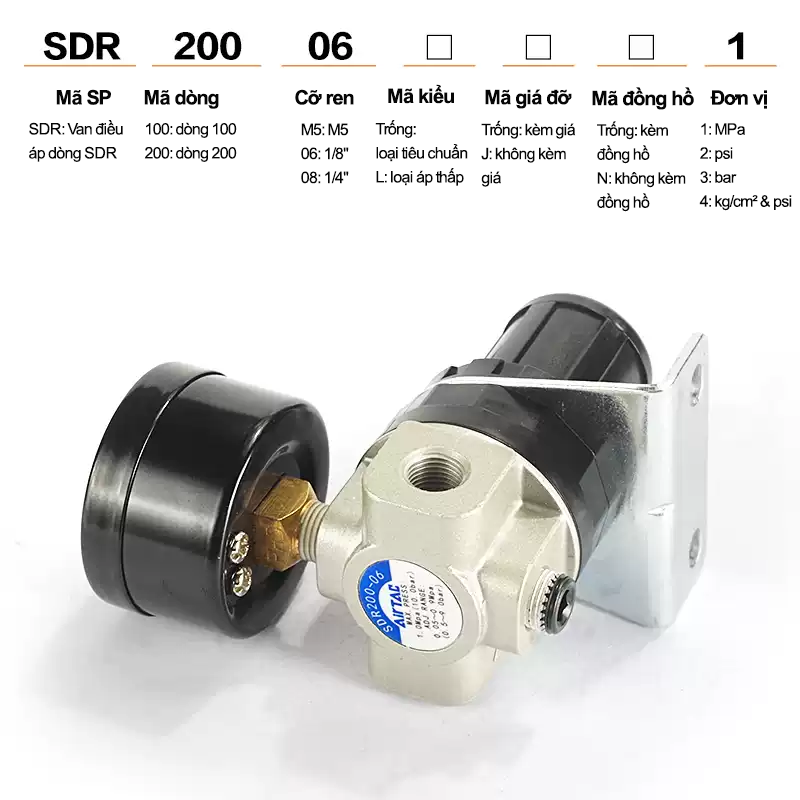

Cách đọc & chọn mã điều áp SDR Airtac

Mã SDR nhìn qua hơi “rối” nhưng thực tế lại rất logic. Bạn có thể hiểu nhanh như sau:

SDR100…: kích thước nhỏ, cổng ren thường là M5 hoặc 1/8”, phù hợp xy lanh mini, cơ cấu nhỏ.
SDR200…: kích thước lớn hơn, lưu lượng cao hơn, dùng cho xy lanh lớn hơn hoặc nhóm cơ cấu.
...M5 / ...06 / ...08: thường thể hiện kiểu cổng ren (M5, 1/8” – 06, 1/4” – 08…)
Hậu tố N, JN, J1, L1: thể hiện biến thể về cách lắp, kiểu núm chỉnh, cách gắn giá đỡ hoặc chuẩn kết nối theo series.

Khi gửi yêu cầu, tốt nhất bạn nên cung cấp mã SDR đang dùng trên máy hoặc chụp ảnh nhãn/mặt điều áp để chọn trùng mã, tránh lắp sai kích thước cổng hay kiểu lắp.

Bảng mã điều áp SDR Airtac – SDR100 & SDR200

Danh sách dưới đây tổng hợp đầy đủ các mã SDR bạn yêu cầu, chia theo nhóm SDR100 (cỡ nhỏ) và SDR200 (cỡ lớn hơn) để dễ tra cứu.

Nhóm SDR100 – mã tiêu chuẩn (kiểu 1)

Mã	Gợi ý mô tả nhanh
SDR100M51	Điều áp SDR100, cổng M5, biến thể “1” theo cấu hình hãng.
SDR100061	Điều áp SDR100, cổng 06 (thường hiểu là 1/8”), kiểu 1.

Nhóm SDR200 – mã tiêu chuẩn (kiểu 1)

Mã	Gợi ý mô tả nhanh
SDR200061	Điều áp SDR200, cổng 06 (1/8”), cấu hình 1.
SDR200081	Điều áp SDR200, cổng 08 (thường 1/4”), cấu hình 1.

Nhóm hậu tố N – SDR “N” Series

Mã	Gợi ý mô tả nhanh
SDR10006N	SDR100, cổng 06, biến thể “N”.
SDR100M5N	SDR100, cổng M5, biến thể “N”.
SDR20006N	SDR200, cổng 06, biến thể “N”.
SDR20008N	SDR200, cổng 08, biến thể “N”.

Nhóm hậu tố JN – SDR “JN” Series

Mã	Gợi ý mô tả nhanh
SDR10006JN	SDR100, cổng 06, biến thể JN.
SDR100M5JN	SDR100, cổng M5, biến thể JN.
SDR20006JN	SDR200, cổng 06, biến thể JN.
SDR20008JN	SDR200, cổng 08, biến thể JN.

Nhóm hậu tố J1 – SDR “J1” Series

Mã	Gợi ý mô tả nhanh
SDR10006J1	SDR100, cổng 06, biến thể J1.
SDR100M5J1	SDR100, cổng M5, biến thể J1.
SDR20006J1	SDR200, cổng 06, biến thể J1.
SDR20008J1	SDR200, cổng 08, biến thể J1.

Nhóm hậu tố L1 – SDR “L1” Series

Mã	Gợi ý mô tả nhanh
SDR10006L1	SDR100, cổng 06, biến thể L1.
SDR100M5L1	SDR100, cổng M5, biến thể L1.
SDR20006L1	SDR200, cổng 06, biến thể L1.
SDR20008L1	SDR200, cổng 08, biến thể L1.

Ứng dụng điển hình của điều áp SDR Airtac

Điều chỉnh lực kẹp của xy lanh kẹp sản phẩm, tránh bóp móp linh kiện.
Giảm áp cho các cơ cấu nhỏ trong khi hệ thống chính vẫn giữ áp cao.
Cân chỉnh lực – tốc độ theo từng công đoạn trong dây chuyền lắp ráp.
Lắp ngay trên cụm van hoặc xy lanh trong tủ máy để tinh chỉnh nhanh.
Ứng dụng trong ngành điện tử, lắp ráp cơ khí chính xác, fixture test, jig kiểm tra…

Câu hỏi thường gặp về điều áp SDR

SDR100 và SDR200 khác nhau chủ yếu ở điểm nào?

SDR100 thường nhỏ gọn hơn, dùng cho cổng ren nhỏ (M5, 1/8”) và lưu lượng thấp hơn; SDR200 có kích thước lớn hơn, lưu lượng cao hơn, phù hợp cấp cho xy lanh/cụm lớn hơn.

Nên đặt điều áp SDR ở đâu trên hệ thống?

Thực tế, kỹ sư thường đặt SDR gần xy lanh hoặc cụm van cần điều áp cục bộ, sau FRL tổng. Việc này giúp áp suất tại điểm sử dụng ổn định hơn, ít bị ảnh hưởng bởi dao động áp trên đường ống dài.

Có cần thêm đồng hồ áp cho SDR không?

Nếu vị trí điều áp quan trọng, nên dùng đồng hồ áp (gắn trên hoặc gần SDR) để quan sát trực tiếp giá trị áp suất và thuận tiện cho việc tinh chỉnh, bảo trì.
