Tính năng nổi bật:

Đế van điện từ 7V – Airtac chính hãng do Khoa Kim Việt Nam phân phối là giải pháp manifold chuyên dụng giúp lắp ghép nhiều van điện từ khí nén 5/2 và 5/3 (series 7V0500, 7V100, 7V200, 7V300) trên cùng một hệ thống một cách gọn gàng, khoa học và tối ưu. Sản phẩm cho phép cấp khí chung, xả khí chung và phân phối khí riêng đến từng van, giúp hệ thống vận hành ổn định, đồng bộ và dễ dàng kiểm soát.

Với thiết kế dạng đế module linh hoạt, đế van 7V Airtac cho phép mở rộng số lượng van từ 1 đến nhiều vị trí (1F đến 20F), đáp ứng đa dạng nhu cầu trong các hệ thống tự động hóa công nghiệp. Điều này giúp giảm thiểu số lượng đường ống, fitting và điểm nối, từ đó hạn chế rò rỉ khí, tiết kiệm chi phí lắp đặt và tối ưu không gian bố trí thiết bị.

Đế van được gia công chính xác từ vật liệu chất lượng cao, đảm bảo độ kín khí, độ bền cơ học và khả năng làm việc ổn định trong môi trường công nghiệp khắc nghiệt. Thiết kế tiêu chuẩn giúp việc lắp đặt, thay thế và bảo trì từng van trở nên nhanh chóng mà không cần tháo rời toàn bộ hệ thống.

Sản phẩm tương thích hoàn toàn với các dòng van điện từ Airtac series 7V, phù hợp cho máy tự động, dây chuyền sản xuất, robot và các hệ thống khí nén yêu cầu tính linh hoạt cao. Khi mua tại Khoa Kim Việt Nam, khách hàng được cam kết sản phẩm Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, tư vấn kỹ thuật tận tình và giao hàng nhanh toàn quốc, mang đến giải pháp lắp đặt van điện từ 7V hiệu quả, chuyên nghiệp và tối ưu chi phí.

Đế van điện từ 7V 7V0500 7v100 7v200 7v300

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Van điện từ khí nén Thẻ: Airtac chính hãng, Đế van điện từ, Van điện từ Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Đế van (Manifold / Base) Airtac 7V Series Dùng cho van điện từ 5/2 & 5/3 – 7V0500 / 7V100 / 7V200 / 7V300

Tối ưu lắp cụm van: gom nhiều van vào một đế chung, gọn tủ, dễ thi công đường khí.
Giảm rò rỉ – giảm mối nối: hạn chế fitting, giảm điểm xì khí so với đi ống rời từng van.
Dễ mở rộng hệ thống: chọn số station (M1F…M20F) theo nhu cầu hiện tại và tương lai.
Bảo trì nhanh: thay van/coil từng vị trí, không phải tháo cả hệ thống.
Phù hợp 5/2 & 5/3: dùng chung cho nhiều cấu hình van 7V trong cùng series.

Đế van (Manifold) Valve Base / Sub-base 7V0500 · 7V100 · 7V200 · 7V300 5/2 & 5/3

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đế van

Tự động hóa Khoa Kim – Cung cấp đế van / manifold Airtac 7V, van 5/2 – 5/3, coil, jack điện, cút nối, ống khí và phụ kiện lắp tủ.

Đế van 7V Series – gom van vào cụm, gọn tủ, giảm rò rỉ và tối ưu thi công hệ thống khí nén.

Đế van điện từ (Manifold / Base) Airtac 7V Series là gì?

Đế van điện từ (manifold / base) là “đế lắp” dùng để gắn nhiều van điện từ lên cùng một cụm, thay vì đi ống cấp khí và xả khí riêng cho từng van. Với hệ 7V của Airtac, đế van giúp bạn chuẩn hóa hệ thống điều khiển khí nén theo hướng gọn – sạch – dễ bảo trì – dễ mở rộng. Trong tủ máy tự động hóa, việc dùng đế manifold mang lại lợi ích rất rõ:

Giảm số lượng cút nối: càng ít fitting → càng ít điểm rò khí.
Giảm thời gian thi công: lắp van lên đế, đấu khí theo đường cấp chung.
Dễ layout tủ: cụm van thẳng hàng, dễ đi ống, dễ gắn nhãn.
Bảo trì nhanh: hỏng van nào thay van đó, không ảnh hưởng các vị trí khác.

Đế van 7V Series có các lựa chọn số station (vị trí lắp van) rất đa dạng. Bạn có thể chọn từ 1 vị trí đến 20 vị trí (tùy series), tối ưu theo nhu cầu thực tế.

Cấu tạo đế van 7V và nguyên lý phân phối khí

Thành phần chính

Thân đế (Manifold body): thường bằng hợp kim nhôm/kim loại gia công, có đường khí cấp chung.
Kênh khí tích hợp: đường P (cấp), đường xả (R/S) chạy xuyên suốt theo chiều dài đế.
Cổng cấp/xả: đầu vào khí nén và cổng xả tổng, giúp đi ống gọn.
Vị trí lắp van (Station): mỗi vị trí có mặt lắp + lỗ khí tương ứng để gắn van 5/2 hoặc 5/3.
Gioăng/O-ring: làm kín giữa mặt van và đế, tránh rò khí.

Nguyên lý hoạt động

Đế manifold đóng vai trò như một “đường ống cấp khí chung” chạy dọc theo cụm van. Khí nén được cấp vào cổng P của đế, sau đó phân phối tới từng station. Mỗi van khi hoạt động sẽ điều khiển khí ra cổng A/B của station tương ứng, còn khí xả sẽ đi về đường xả chung. Nhờ dùng kênh khí tích hợp, đế van giúp giảm đáng kể số mối nối, giảm rò rỉ và tăng tính thẩm mỹ/chuẩn hóa tủ máy.

Vì sao nên dùng đế manifold thay vì lắp van rời?

Tối ưu chi phí vận hành: giảm rò rỉ khí → giảm thất thoát năng lượng.
Gọn tủ – đẹp tủ: cụm van thẳng hàng, đi ống khoa học, giảm dây nhợ.
Dễ mở rộng: thêm van theo station còn trống (hoặc chọn đế nhiều station ngay từ đầu).
Chuẩn hóa bảo trì: kỹ thuật viên thay van nhanh, ít thao tác sai.
Ổn định: đường cấp khí đồng đều, giảm chênh áp giữa các nhánh khi thiết kế đúng.

Mẹo: Nếu máy có xu hướng mở rộng thêm xy lanh trong tương lai, hãy chọn đế dư 1–3 station để tiện nâng cấp.

Hướng dẫn lắp đặt đế van 7V đúng kỹ thuật

Xác định số station: dựa trên số xy lanh/cơ cấu điều khiển (cộng dự phòng).
Chọn đúng series: đế 7V0500 dùng cho van 7V0500; tương tự 7V100/7V200/7V300.
Cố định đế lên tủ/mặt máy: đảm bảo thẳng hàng, tránh vênh gây xì gioăng.
Đấu khí cấp P và xả R/S: lắp thêm giảm thanh ở cổng xả nếu cần giảm ồn.
Lắp van lên station: kiểm tra gioăng/O-ring đúng vị trí, siết đều lực.
Test rò khí: cấp áp thấp trước, kiểm tra xì tại mặt van – đế và tại cổng cấp/xả.

Khuyến nghị: dùng bộ lọc – điều áp (FR) để khí sạch và ổn định, giúp tăng tuổi thọ van và gioăng làm kín.

Cách chọn mã đế van 7V0500 / 7V100 / 7V200 / 7V300

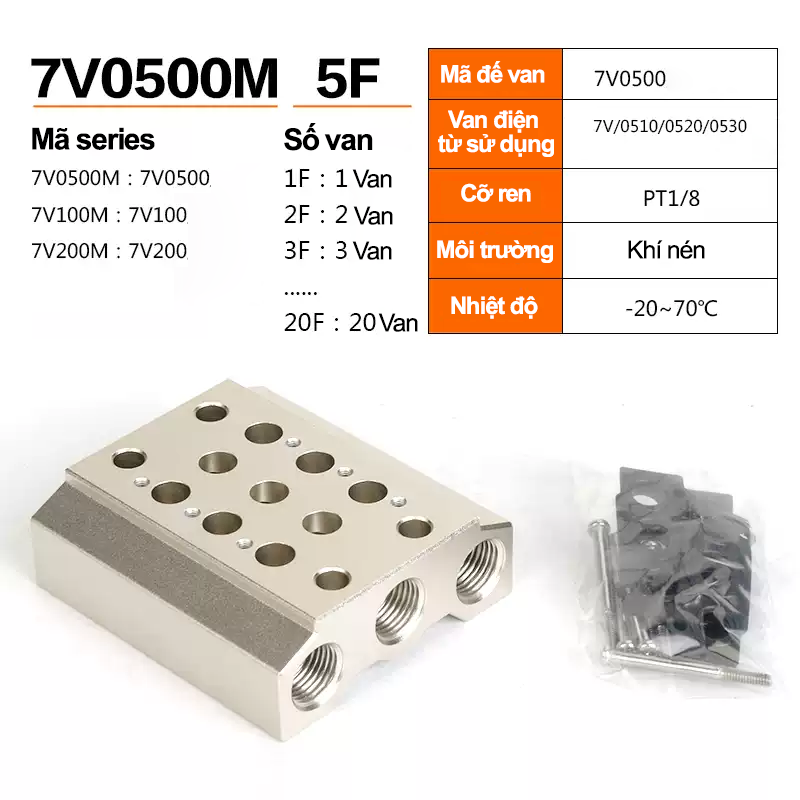

7V0500MxxF: đế cho series 7V0500; “xx” là số station (M1F…M20F).
7V100MxxF: đế cho series 7V100; chọn số station tương tự.
7V200MxxF: đế cho series 7V200; phù hợp cụm van lưu lượng lớn hơn.
7V300MxxF: đế cho series 7V300; danh mục station theo các mã có sẵn.

Nếu bạn đang thiết kế tủ mới, hãy chốt 3 thông tin để chọn nhanh: Series (0500/100/200/300) + số station + hướng đi ống (vị trí cấp/xả). Trường hợp cần tối ưu layout đặc biệt (cấp khí 2 đầu, xả 2 đầu, đặt cổng theo yêu cầu), bạn gửi sơ đồ – mình hỗ trợ chọn cấu hình phù hợp.

Bảng mã sản phẩm đầy đủ – Đế van Airtac 7V Series

Dưới đây là toàn bộ mã đế van (manifold/base) bạn yêu cầu, sắp xếp theo từng series và số station.

Đế van 7V0500 (M1F → M20F)

Series	Mã đế van	Số station
7V0500	7V0500M1F, 7V0500M2F, 7V0500M3F, 7V0500M4F, 7V0500M5F, 7V0500M6F, 7V0500M7F, 7V0500M8F, 7V0500M9F, 7V0500M10F, 7V0500M11F, 7V0500M12F, 7V0500M13F, 7V0500M14F, 7V0500M15F, 7V0500M16F, 7V0500M17F, 7V0500M18F, 7V0500M19F, 7V0500M20F	1 → 20 vị trí lắp van

Đế van 7V100 (M1F → M20F)

Series	Mã đế van	Số station
7V100	7V100M1F, 7V100M2F, 7V100M3F, 7V100M4F, 7V100M5F, 7V100M6F, 7V100M7F, 7V100M8F, 7V100M9F, 7V100M10F, 7V100M11F, 7V100M12F, 7V100M13F, 7V100M14F, 7V100M15F, 7V100M16F, 7V100M17F, 7V100M18F, 7V100M19F, 7V100M20F	1 → 20 vị trí lắp van

Đế van 7V200 (M1F → M20F)

Series	Mã đế van	Số station
7V200	7V200M1F, 7V200M2F, 7V200M3F, 7V200M4F, 7V200M5F, 7V200M6F, 7V200M7F, 7V200M8F, 7V200M9F, 7V200M10F, 7V200M11F, 7V200M12F, 7V200M13F, 7V200M14F, 7V200M15F, 7V200M16F, 7V200M17F, 7V200M18F, 7V200M19F, 7V200M20F	1 → 20 vị trí lắp van

Đế van 7V300 (các mã station phổ biến theo danh mục)

Series	Mã đế van	Số station
7V300	7V300M2F, 7V300M3F, 7V300M4F, 7V300M6F, 7V300M8F	2 / 3 / 4 / 6 / 8 vị trí lắp van

Nếu bạn cần số station khác cho 7V300 (ngoài 2/3/4/6/8), hãy gửi nhu cầu cụ thể để kiểm tra cấu hình hàng sẵn hoặc phương án đặt hàng phù hợp.

Ứng dụng tiêu biểu của đế van manifold 7V Series

Tủ điều khiển nhiều xy lanh: kẹp, chặn, đẩy, phân loại sản phẩm.
Máy đóng gói – chiết rót – dán nhãn: cần cụm van gọn, dễ bảo trì, giảm downtime.
Robot gắp – đặt, cơ cấu pick & place: yêu cầu phản hồi nhanh, layout tủ tối ưu.
Dây chuyền thực phẩm/dược/điện tử: ưu tiên hệ thống sạch, ít rò khí, dễ kiểm soát.

Câu hỏi thường gặp (FAQ)

Đế 7V0500 có lắp được van 7V100 không?

Không khuyến nghị. Mỗi series (0500/100/200/300) thường có chuẩn mặt lắp và kênh khí riêng. Hãy chọn đế đúng series để đảm bảo kín khí và đúng kích thước.

Dùng chung cho van 5/2 và 5/3 được không?

Có. Đế manifold 7V Series được thiết kế để lắp các van trong cùng series, bao gồm cả biến thể 5/2 và 5/3 (tuy nhiên cần đảm bảo đúng mã van/đúng chuẩn mặt lắp).

Nên chọn bao nhiêu station là hợp lý?

Hãy lấy số lượng cơ cấu cần điều khiển + dự phòng 1–3 station để tiện mở rộng. Ví dụ: cần 8 xy lanh → chọn đế 10 hoặc 12 station là tối ưu cho nâng cấp.
