Tính năng nổi bật:

Đế Van điện từ 3V 3/2 – Airtac chính hãng do Khoa Kim Việt Nam phân phối là giải pháp manifold chuyên dụng giúp lắp ghép nhiều van điện từ 3/2 (series 3V100, 3V200, 3V300) trên cùng một đế chung, tối ưu hóa hệ thống khí nén về cả không gian lẫn hiệu suất vận hành. Sản phẩm cho phép cấp khí tập trung và phân phối khí đến từng van theo từng vị trí (station), giúp hệ thống hoạt động đồng bộ, dễ kiểm soát và thuận tiện trong quá trình vận hành.

Với thiết kế dạng module linh hoạt, đế van 3V Airtac hỗ trợ nhiều vị trí lắp van từ 1 đến nhiều trạm (M1 đến M20 tùy series), đáp ứng đa dạng nhu cầu từ hệ thống nhỏ đến dây chuyền sản xuất quy mô lớn. Việc sử dụng manifold giúp giảm đáng kể số lượng ống khí, fitting và điểm nối, từ đó hạn chế rò rỉ khí, tiết kiệm chi phí lắp đặt và nâng cao tính thẩm mỹ cho hệ thống.

Đế van được gia công chính xác từ vật liệu chất lượng cao, đảm bảo độ kín khí tốt, độ bền cao và khả năng làm việc ổn định trong môi trường công nghiệp. Thiết kế tiêu chuẩn giúp việc lắp đặt, tháo lắp và thay thế từng van trở nên nhanh chóng mà không ảnh hưởng đến toàn bộ hệ thống.

Sản phẩm tương thích hoàn toàn với các dòng van điện từ Airtac 3V series, phù hợp cho các ứng dụng như máy tự động, hệ thống thổi khí, cấp/xả khí, điều khiển pilot và các thiết bị khí nén khác. Khi mua tại Khoa Kim Việt Nam, khách hàng được cam kết hàng Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, tư vấn kỹ thuật tận tình và giao hàng nhanh toàn quốc, mang lại giải pháp khí nén hiệu quả, chuyên nghiệp và tối ưu chi phí.

Tính năng nổi bật

Đế van điện từ 3V – 3V100M 3V200M 3V300M

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Van điện từ khí nén Thẻ: Airtac chính hãng, Đế van điện từ, Van điện từ Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

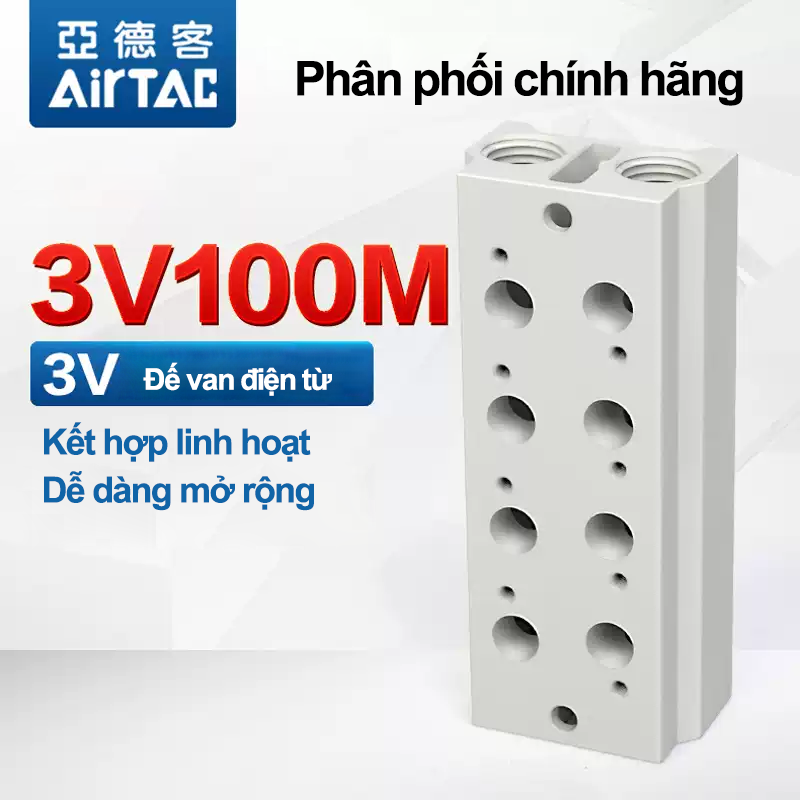

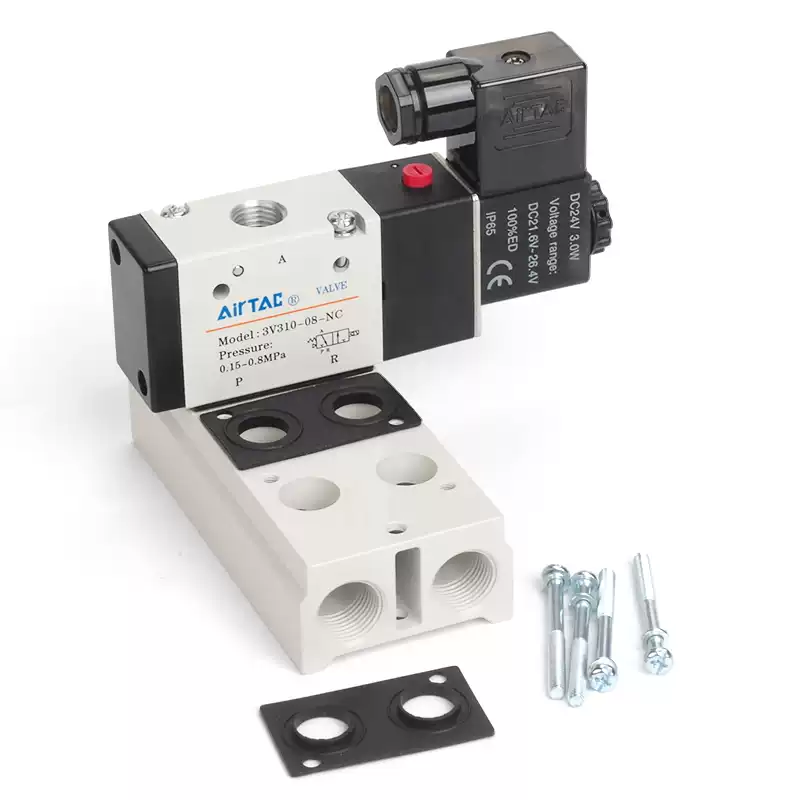

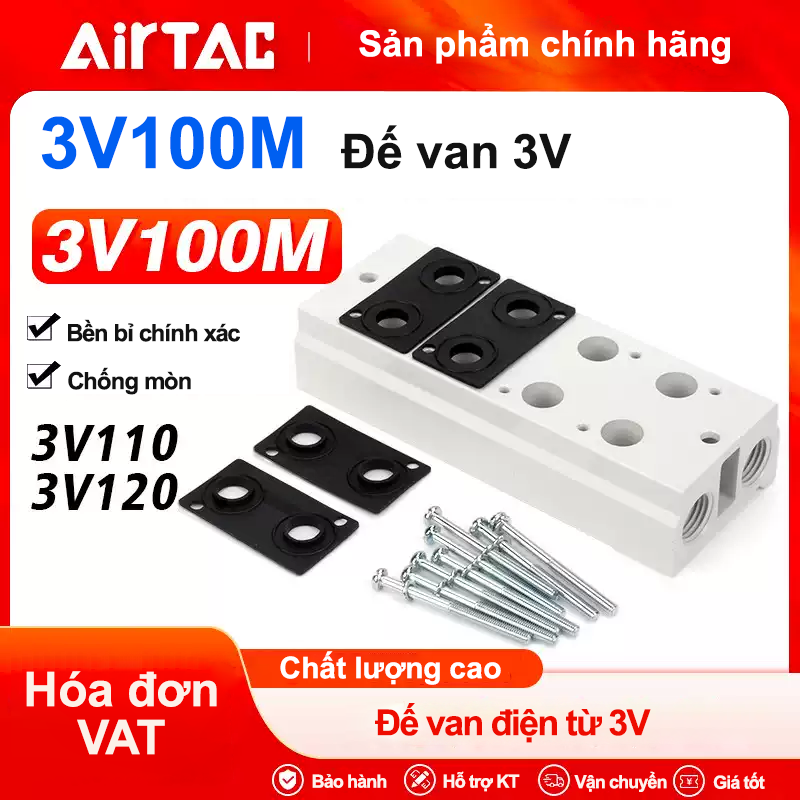

Đế van điện từ 3/2 Airtac – Manifold/Base Plate cho 3V100 / 3V200 / 3V300

Đế lắp van (manifold) cho van 3/2: gom nhiều van 3V lên một cụm, cấp khí tập trung.
Tối ưu không gian tủ máy: gọn, sạch, dễ bố trí đường ống và dây coil.
Giảm rò rỉ – giảm mối nối: thay vì mỗi van một đường cấp, manifold dùng một đường cấp chung.
Dễ bảo trì – thay thế: hỏng van thay từng van, không phải tháo cả hệ thống.
Nhiều lựa chọn số trạm (M1…): phù hợp từ máy nhỏ đến dây chuyền nhiều xy-lanh.

Đế van / Manifold Van 3/2 Airtac 3V100 · 3V200 · 3V300 M1–M20 (tùy series)

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp van điện từ Airtac, đế van manifold, phụ kiện cút nối – ống khí – bộ FRL cho tự động hóa.

Đế van (manifold) Airtac cho van 3/2 series 3V – gọn, dễ lắp, cấp khí tập trung.

Đế van điện từ 3/2 Airtac (3V manifold) là gì?

Đế van điện từ (manifold / base plate) là phụ kiện lắp đặt giúp bạn gắn nhiều van điện từ 3/2 (series 3V) lên cùng một đế chung. Khi sử dụng manifold, hệ thống sẽ có một đường cấp khí P chung, và phân phối tới từng van theo các “trạm” (station) trên đế. Trong thực tế nhà máy, việc dùng đế van mang lại hiệu quả rõ rệt:

Gọn tủ máy: giảm số lượng fitting/ống rời, bố cục sạch và đẹp.
Giảm lỗi rò khí: ít mối nối hơn đồng nghĩa ít điểm rò hơn.
Bảo trì nhanh: thay van từng trạm, không ảnh hưởng toàn tuyến khí.
Dễ mở rộng: chọn đế nhiều trạm (M10, M12, M20…) cho máy nhiều cơ cấu.

Dòng đế 3V của Airtac thường được dùng cùng van điện từ 3/2 để điều khiển: kẹp khí, thổi khí, chặn khí, cấp/xả cho cơ cấu nhỏ, hoặc điều khiển pilot.

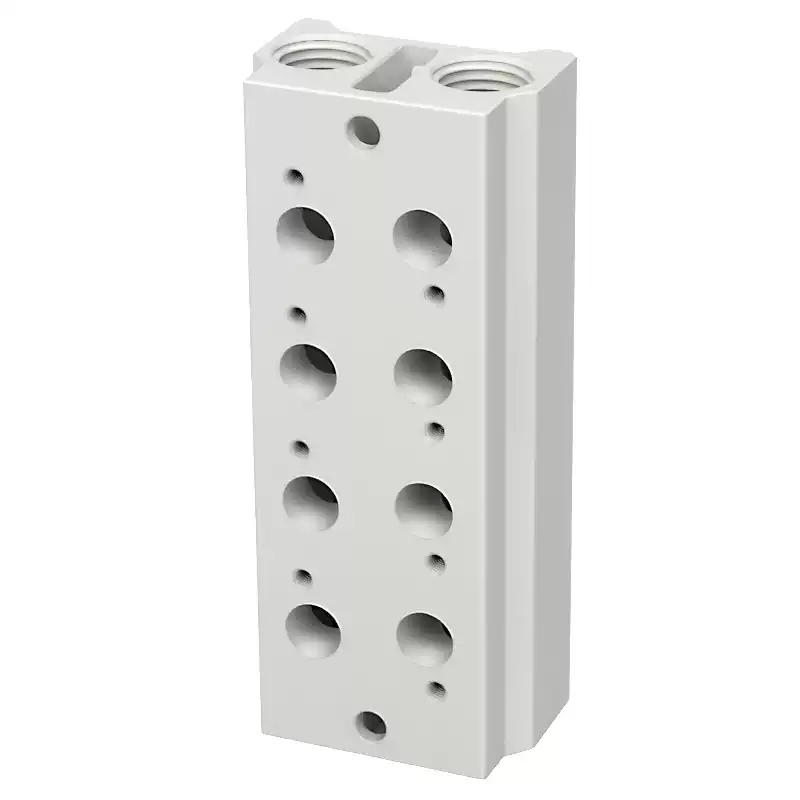

Cấu tạo đế van manifold 3V (3V100 / 3V200 / 3V300)

Thành phần chính

Thân đế (base): kim loại/nhôm hoặc vật liệu tiêu chuẩn của hãng, cứng vững.
Đường cấp P chung: 1 điểm cấp khí vào manifold, phân phối đến từng trạm.
Đường xả: gom/xả khí tập trung (tùy cấu hình).
Cổng ra (A/R hoặc tương đương): mỗi trạm có cổng ra cho tải.
Rãnh O-ring/seal: làm kín giữa van và đế, hạn chế rò khí.
Vị trí bắt ốc: chuẩn lắp van, dễ tháo lắp từng trạm.

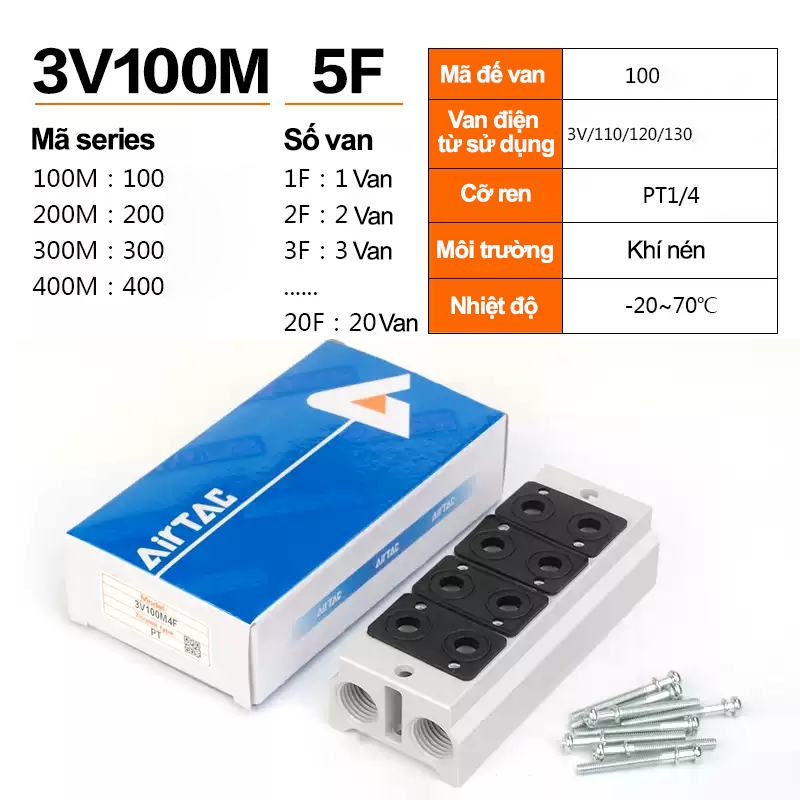

“M1…M20” nghĩa là gì?

Trong danh mục bạn cung cấp, phần M1…M20 thể hiện số trạm (station) hoặc biến thể cấu hình đế (thường hiểu theo cách chọn “đế 1 van, 2 van… 20 van”). Ví dụ:

3V100M1F: đế 1 trạm cho series 3V100
3V100M10F: đế 10 trạm cho series 3V100
3V200M20F: đế 20 trạm cho series 3V200

Mẹo: Nếu máy có thể mở rộng, ưu tiên chọn đế dư 1–2 trạm để dễ nâng cấp sau này.

Vì sao nên dùng manifold thay vì lắp van rời từng cái?

Giảm vật tư phụ: ít co nối, ít fitting, ít đường cấp khí riêng.
Giảm rò khí & sụt áp: đường cấp chung tối ưu, giảm thất thoát.
Thi công nhanh: lắp đế trước, sau đó gắn van lên từng trạm.
Chuẩn hóa bảo trì: thay van, thay seal nhanh – hạn chế downtime.
Tủ máy gọn – đẹp – chuyên nghiệp: dễ quản trị dây điện và ống khí.

Thông tin kỹ thuật cần quan tâm khi chọn đế 3V

Tiêu chí	Gợi ý chọn
Series tương thích	3V100 / 3V200 / 3V300 (chọn đúng series của van)
Số trạm (station)	M1…M20 (tùy series: 3V100/3V200 có tới M20, 3V300 tới M15)
Bố cục đường cấp khí	Ưu tiên cấp khí trung tâm hoặc cấp cạnh tùy không gian tủ
Bảo trì	Kiểm tra seal/O-ring định kỳ, đảm bảo mặt tiếp xúc sạch

Cách chọn mã đế van Airtac 3V nhanh & đúng

Xác định series van đang dùng: 3V100, 3V200 hay 3V300.
Đếm số lượng van cần lắp: chọn đế M1…Mn tương ứng, hoặc dư 1–2 trạm dự phòng.
Chọn mã đúng định dạng: 3VxxxM{n}F (ví dụ 3V200M12F).
Kiểm tra bố trí tủ: hướng cấp khí/ra khí phù hợp để đi ống gọn.
Chuẩn hóa bảo trì: nếu nhà máy có nhiều line, ưu tiên thống nhất 1–2 loại đế để dễ dự phòng.

Gợi ý: Nếu bạn đang làm dây chuyền mới, việc chuẩn hóa “một series – một loại manifold” giúp giảm đáng kể chi phí kho phụ tùng.

Bảng mã đế van điện từ 3/2 Airtac – 3V100 / 3V200 / 3V300

Dưới đây là đầy đủ mã theo yêu cầu, đã chia theo từng series để bạn copy dán và SEO theo cụm từ khóa.

Đế van Airtac 3V100 (M1 – M20)

Số trạm	Mã đế 3V100
M1	3V100M1F
M2	3V100M2F
M3	3V100M3F
M4	3V100M4F
M5	3V100M5F
M6	3V100M6F
M7	3V100M7F
M8	3V100M8F
M9	3V100M9F
M10	3V100M10F
M11	3V100M11F
M12	3V100M12F
M13	3V100M13F
M14	3V100M14F
M15	3V100M15F
M16	3V100M16F
M17	3V100M17F
M18	3V100M18F
M19	3V100M19F
M20	3V100M20F

Đế van Airtac 3V200 (M1 – M20)

Số trạm	Mã đế 3V200
M1	3V200M1F
M2	3V200M2F
M3	3V200M3F
M4	3V200M4F
M5	3V200M5F
M6	3V200M6F
M7	3V200M7F
M8	3V200M8F
M9	3V200M9F
M10	3V200M10F
M11	3V200M11F
M12	3V200M12F
M13	3V200M13F
M14	3V200M14F
M15	3V200M15F
M16	3V200M16F
M17	3V200M17F
M18	3V200M18F
M19	3V200M19F
M20	3V200M20F

Đế van Airtac 3V300 (M1 – M15)

Số trạm	Mã đế 3V300
M1	3V300M1F
M2	3V300M2F
M3	3V300M3F
M4	3V300M4F
M5	3V300M5F
M6	3V300M6F
M7	3V300M7F
M8	3V300M8F
M9	3V300M9F
M10	3V300M10F
M11	3V300M11F
M12	3V300M12F
M13	3V300M13F
M14	3V300M14F
M15	3V300M15F

Ứng dụng tiêu biểu của đế van 3V (manifold)

Cụm thổi khí/sấy khí, thổi bụi, thổi làm sạch sản phẩm.
Cơ cấu kẹp khí, chặn khí, đẩy nhẹ, cấp/xả pilot.
Máy đóng gói – dán nhãn – chiết rót: gom nhiều van nhỏ trong tủ điều khiển.
Robot gắp đặt, jig lắp ráp: cần nhiều van 3/2 điều khiển độc lập.
Dây chuyền tự động hóa: tiêu chuẩn hóa cụm van để bảo trì nhanh.

Câu hỏi thường gặp (FAQ)

Đế manifold có thay thế lắp van rời được không?

Có. Manifold giúp gom nhiều van lên 1 cụm, giảm điểm nối và dễ bảo trì. Tuy nhiên, bạn cần chọn đúng series (3V100/200/300) để tương thích kích thước và đường khí.

Nên chọn đế Mấy trạm cho máy?

Lấy số lượng van 3/2 dự kiến và chọn bằng hoặc dư 1–2 trạm để dự phòng. Ví dụ máy 8 van nên chọn M10 để dễ mở rộng.

Dùng chung đế 3V100 cho van 3V200 được không?

Không khuyến nghị. Mỗi series thường có kích thước/chuẩn lắp khác nhau. Hãy chọn đúng đế theo series để tránh rò khí và sai lắp.
