Tính năng nổi bật:

Cụm van tích hợp 6D – Airtac chính hãng do Khoa Kim Việt Nam phân phối là giải pháp van điện từ hiện đại theo hướng module hóa, tích hợp sẵn manifold, đế van và hệ thống điều khiển, giúp tối ưu hóa lắp đặt và vận hành trong các hệ thống khí nén tự động. Dòng 6D/6DW nổi bật với khả năng kết nối trực tiếp với PLC thông qua các chuẩn truyền thông công nghiệp như Profinet, EtherCAT, EtherNet/IP, IO-Link (tùy mã), giúp giảm thiểu dây điện, tăng tốc độ xử lý tín hiệu và nâng cao độ ổn định hệ thống.

Cụm van 6D Airtac cho phép mở rộng linh hoạt số lượng station, phù hợp với các dây chuyền sản xuất hiện đại như robot gắp đặt, máy đóng gói, dây chuyền lắp ráp điện tử, hệ thống sản xuất thông minh. Thiết kế dạng valve island giúp gom nhiều van vào một cụm, cấp và xả khí tập trung, từ đó giảm thiểu rò rỉ, tiết kiệm không gian tủ điện và tối ưu chi phí lắp đặt.

Sản phẩm có độ bền cao, phản hồi nhanh, hoạt động ổn định trong môi trường công nghiệp liên tục. Việc bảo trì, thay thế từng module trở nên đơn giản, không ảnh hưởng toàn bộ hệ thống, giúp giảm thời gian dừng máy và tăng hiệu suất sản xuất. Ngoài ra, cấu trúc chuẩn hóa giúp dễ dàng tích hợp và nâng cấp hệ thống khi cần.

Khoa Kim Việt Nam cam kết cung cấp cụm van tích hợp Airtac 6D chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, tư vấn kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc, mang đến giải pháp khí nén thông minh, linh hoạt và tối ưu chi phí cho doanh nghiệp.

Cụm van tích hợp 6D – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Van điện từ khí nén, Van khí khác Thẻ: Airtac chính hãng, Van điện từ Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

6D / 6DW Series – Van điện từ tích hợp Airtac (Integrated Valve Manifold & Fieldbus/Industrial Ethernet)

Giải pháp van điện từ tích hợp: cụm van + đế + điều khiển, tối ưu lắp đặt tủ máy và bảo trì.
Hỗ trợ nhiều cấu hình điều khiển: điều khiển đơn/kép; tùy chọn thường mở/thường đóng; các dạng “kín tâm / rò rỉ / giữ điện áp”.
Chuẩn giao tiếp công nghiệp: Profinet, EtherCAT, EtherNet-IP, IO-Link (tùy mã) giúp kết nối PLC nhanh, giảm dây.

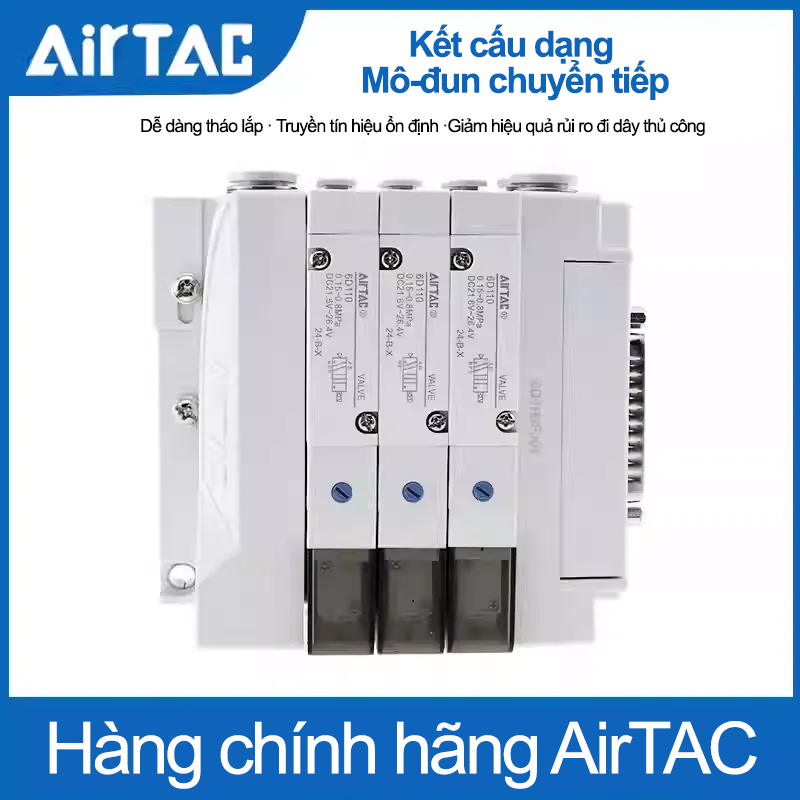

Thiết kế dạng module: dễ mở rộng số trạm, thay thế nhanh theo cụm, tối ưu downtime.
Ứng dụng tự động hóa hiện đại: robot, đóng gói, lắp ráp điện tử, dây chuyền sản xuất thông minh.

Van tích hợp Airtac 6D · 6DW Manifold / Valve island Profinet / EtherCAT / Ethernet-IP / IO-Link

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Giải pháp khí nén Airtac: van điện từ tích hợp, cụm manifold, coil, phụ kiện, cút nối nhanh, ống khí, FRL… hỗ trợ chọn đúng giao thức PLC.

6D / 6DW – cụm van điện từ tích hợp Airtac, hỗ trợ nhiều chuẩn mạng công nghiệp cho tự động hóa.

Van điện từ tích hợp 6D / 6DW Airtac là gì?

Van điện từ tích hợp Airtac 6D / 6DW là giải pháp “tối ưu hóa hệ khí nén” theo hướng module: thay vì lắp rời từng van + đế + đấu dây coil, hệ 6D/6DW cho phép ghép thành cụm manifold (valve island) gọn gàng, dễ mở rộng, dễ thay thế và đặc biệt phù hợp cho máy tự động hiện đại. Điểm “ăn tiền” của 6D/6DW là khả năng tích hợp điều khiển điện và mạng công nghiệp (tùy mã), giúp bạn rút ngắn thời gian wiring, giảm lỗi đấu dây và dễ kết nối PLC theo chuẩn nhà máy: Profinet, EtherCAT, EtherNet-IP, IO-Link. Nếu bạn đang thiết kế mới hoặc cải tạo máy, lựa chọn 6D/6DW giúp: giảm dây – gọn tủ – dễ bảo trì – tăng tính chuẩn hóa.

Cấu tạo hệ 6D / 6DW & nguyên lý vận hành

Thành phần chính của một cụm 6D/6DW

Module van: phần thực hiện đóng/mở và đảo chiều khí cho các cơ cấu.
Đế manifold: cấp khí tập trung, phân phối ra nhiều station, giảm fitting/dây.
Module điều khiển: điều khiển đơn/kép, hoặc module chức năng (NO/NC, kín tâm, rò rỉ, giữ điện áp… tùy cấu hình).
Module giao tiếp: kết nối PLC qua Profinet/EtherCAT/EtherNet-IP/IO-Link (tùy mã).
Cổng nối Jxx: J04/J06/J08/J10… tương ứng cấu hình cổng/đầu nối theo từng nhóm.

Nguyên lý làm việc (logic dễ hiểu)

PLC gửi tín hiệu (I/O hoặc qua mạng công nghiệp) đến module điều khiển. Module này kích coil/logic nội, làm van chuyển trạng thái để cấp/xả khí theo cổng A/B. Với các biến thể NO/NC, hệ sẽ mặc định “thường mở” hoặc “thường đóng” theo yêu cầu an toàn. Với các biến thể kín tâm / rò rỉ / giữ điện áp, bạn tối ưu được trạng thái trung gian, giữ vị trí hoặc giảm tiêu thụ điện tùy chiến lược điều khiển.

Vì sao nên chọn 6D / 6DW cho máy tự động?

Giảm dây – giảm lỗi: nhất là khi dùng Profinet/EtherCAT/EtherNet-IP/IO-Link, wiring gọn hơn nhiều so với đấu từng coil.
Dễ mở rộng số station: thêm/bớt module theo nhu cầu.
Bảo trì nhanh: thay module theo mã, giảm downtime.
Tối ưu không gian tủ điện: layout gọn, dễ tiêu chuẩn hóa.
Phù hợp Industry 4.0: kết nối mạng công nghiệp, giám sát dễ, chuẩn hóa theo nhà máy.

Gợi ý kỹ thuật khi triển khai (để hệ chạy ổn định)

Hạng mục	Khuyến nghị thực tế
Nguồn cấp DC	Chọn đúng DC24V hoặc DC12V theo mã (B = 24V, F = 12V).
Lọc khí	Nên có FRL trước cụm manifold để tăng tuổi thọ van, giảm kẹt spool.
Chọn NO/NC	Nếu cần “fail-safe”, ưu tiên NO/NC đúng yêu cầu an toàn.
Chọn mạng công nghiệp	Theo PLC: Siemens (Profinet), Beckhoff (EtherCAT), Rockwell (EtherNet-IP), hoặc IO-Link cho module I/O thông minh.

Mẹo triển khai: Nếu hệ có nhiều xy lanh và chạy nhịp cao, dùng manifold + mạng công nghiệp giúp giảm dây, giảm thời gian debug, đồng thời dễ bảo trì theo module hơn rất nhiều.

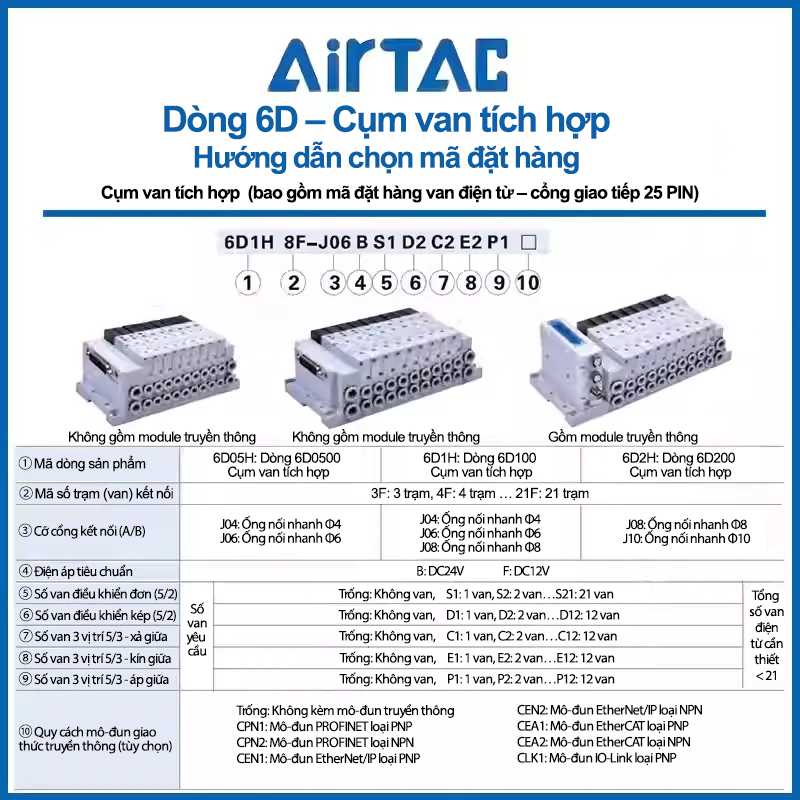

Cách chọn mã 6D / 6DW nhanh (đúng điện áp – đúng chức năng – đúng cổng)

Chọn platform: 6D hoặc 6DW (theo cấu hình tích hợp/chuẩn giao tiếp bạn đang chuẩn hóa).
Chọn điện áp: DC24V (đuôi B) hoặc DC12V (đuôi F).
Chọn kiểu điều khiển: điều khiển đơn/kép; hoặc NO/NC; hoặc “kín tâm/rò rỉ/giữ điện áp”.
Chọn cổng kết nối: J04/J06/J08/J10… theo thiết kế đường khí và manifold.
Chọn giao thức: Profinet/EtherCAT/EtherNet-IP/IO-Link (theo PLC và tiêu chuẩn nhà máy).

Bảng mã sản phẩm đầy đủ – Van tích hợp Airtac 6D / 6DW

Danh sách dưới đây đã bao gồm đầy đủ các mã bạn cung cấp, chia theo nhóm DC24V (B), DC12V (F), nhóm module/cổng Jxx và nhóm mạng công nghiệp.

Nhóm 6D – DC24V (đuôi B)

Cụm	Mã sản phẩm	Ghi chú
05xx	6D0510B – Bộ điều khiển đơn DC24V 6D0520B – Bộ điều khiển kép DC24V 6D0520NCB – Thường đóng DC24V 6D0520NOB – Thường mở DC24V 6D0530CB – Gioăng trung gian DC24V 6D0530EB – Rò rỉ DC24V 6D0530PB – Giữ điện áp DC24V	Nhóm size nhỏ – phù hợp tủ máy gọn, cụm station ít.
11x/12x/13x	6D110B – Bộ chuyển đổi DC24V một cổng 6D120B – Điều khiển kép DC24V 6D120NCB – Thường đóng DC24V 6D120NOB – Thường mở DC24V 6D130CB – Kín tâm DC24V 6D130EB – Rò rỉ DC24V 6D130PB – Giữ điện áp DC24V	Nhóm trung – đa dạng lựa chọn NO/NC và chức năng trung gian.
21x/22x/23x	6D210B – Bộ điều khiển đơn DC24V 6D220B – Điều khiển kép DC24V 6D220NCB – Thường đóng DC24V 6D220NOB – Thường mở DC24V 6D230CB – DC24V 6D230EB – Rò rỉ DC24V 6D230PB – Điện áp giữ ổn định DC24V	Nhóm lớn hơn – ưu tiên khi hệ nhiều cơ cấu hoặc cần cụm station lớn.

Nhóm 6D – DC12V (đuôi F)

Cụm	Mã sản phẩm	Ghi chú
05xx	6D0510F – Bộ điều khiển đơn DC12V 6D0520F – Điều khiển kép DC12V 6D0520NCF – Thường đóng DC12V 6D0520NOF – Thường mở DC12V 6D0530CF – Vỏ bọc trung gian DC12V 6D0530EF – Rò rỉ DC12V 6D0530PF – Giữ điện áp DC12V	Dùng khi hệ thống/xe AGV/nguồn 12V hoặc yêu cầu DC12V.
11x/12x/13x	6D110F – Bộ điều khiển đơn DC12V 6D120F – Điều khiển kép DC12V 6D120NCF – Thường đóng DC12V 6D120NOF – Thường mở DC12V 6D130CF – Vỏ bọc trung gian DC12V 6D130EF – Rò rỉ trung gian DC12V 6D130PF – Giữ điện áp DC12V	Nhóm trung DC12V – ưu tiên đồng bộ nguồn và module.
21x/22x/23x	6D210F – Bộ điều khiển đơn DC12V 6D220F – Điều khiển kép DC12V 6D220NCF – Thường đóng DC12V 6D220NOF – Thường mở DC12V 6D230CF – Loại trung gian DC12V 6D230EF – Rò rỉ trung gian DC12V 6D230PF – Giữ điện áp DC12V	Nhóm lớn hơn DC12V – áp dụng theo tiêu chuẩn nguồn của hệ thống.

Nhóm 6D – Module/cổng Jxx (6D1H / 6D2H / 6D05H)

Nhóm	Mã	Cổng
6D1H-3 / -4 / -5 / -6	6D1H-3 J04 6D1H-3 J06 6D1H-3 J08 6D1H-4 (J04) 6D1H-4 J06 6D1H-4 J08 6D1H-5 J04 6D1H-5 J06 6D1H-5 J08 6D1H-6 (J04) 6D1H-6 (J06) 6D1H-6 J08	J04 / J06 / J08
6D2H-3 / -4 / -5 / -6	6D2H-3 J08 6D2H-3 J10 6D2H-4 J08 6D2H-4 J10 6D2H-5 (J08) 6D2H-5 J10 6D2H-6 (J08) 6D2H-6 J10	J08 / J10
6D05H-3 / -4 / -5 / -6	6D05H-3 (J04) 6D05H-3 (J06) 6D05H-4 (J04) 6D05H-4 J06 6D05H-5 (J04) 6D05H-5 (J06) 6D05H-6 (J04) 6D05H-6 (J06)	J04 / J06

Các chuẩn I/O theo mạng công nghiệp (24-bit)

Các điểm đầu ra của Profinet: NPN 24 bit
Các điểm đầu ra của Profinet: PNP 24-bit
Các điểm đầu ra EtherCAT: NPN 24 bit
Các điểm đầu ra EtherCAT: PNP 24-bit
Các điểm đầu ra EtherNet-IP: NPN 24-bit
Các điểm đầu ra EtherNet-IP: PNP 24-bit
Các điểm đầu ra IO-Link: PNP 24-bit

Nhóm 6D – Mã tích hợp theo mạng (CPN / CEA / CEN / CLK)

Nhóm mạng	Mã sản phẩm	Gợi ý dùng
CPN2	6D1H3F-J04BS3CPN2 6D1H3F-J06BS3CPN2 6D1H3F-J08BS3CPN2 6D2H3F-J08BS3CPN2 6D2H3F-J10BS3CPN2 6D05H3F-J04BS3CPN2 6D05H3F-J06BS3CPN2	Tích hợp theo chuẩn CPN2 (phù hợp hệ thống cần đồng bộ theo mã).
CPN1	6D1H3F-J04BS3CPN1 6D1H3F-J06BS3CPN1 6D1H3F-J08BS3CPN1 6D2H3F-J08BS3CPN1 6D2H3F-J10BS3CPN1 6D05H3F-J04BS3CPN1 6D05H3F-J06BS3CPN1	Tương tự nhóm CPN, biến thể theo cấu hình hệ thống.
CEA2	6D1H3F-J04BS3CEA2 6D1H3F-J06BS3CEA2 6D1H3F-J08BS3CEA2 6D2H3F-J08BS3CEA2 6D2H3F-J10BS3CEA2 6D05H3F-J04BS3CEA2 6D05H3F-J06BS3CEA2	Biến thể CEA2 – dùng khi nhà máy chuẩn hóa theo nhóm CEA.
CEA1	6D1H3F-J04BS3CEA1 6D1H3F-J06BS3CEA1 6D1H3F-J08BS3CEA1 6D2H3F-J08BS3CEA1 6D2H3F-J10BS3CEA1 6D05H3F-J04BS3CEA1 6D05H3F-J06BS3CEA1	Biến thể CEA1 – lựa chọn theo PLC/chuẩn thiết kế cụm.
CEN2	6D1H3F-J04BS3CEN2 6D1H3F-J06BS3CEN2 6D1H3F-J08BS3CEN2 6D2H3F-J08BS3CEN2 6D2H3F-J10BS3CEN2 6D05H3F-J04BS3CEN2 6D05H3F-J06BS3CEN2	Nhóm CEN2 – phục vụ tiêu chuẩn hóa mã mạng trong nhà máy.
CEN1	6D1H3F-J04BS3CEN1 6D1H3F-J06BS3CEN1 6D1H3F-J08BS3CEN1 6D2H3F-J08BS3CEN1 6D2H3F-J10BS3CEN1 6D05H3F-J04BS3CEN1 6D05H3F-J06BS3CEN1	Nhóm CEN1 – biến thể theo module giao tiếp.
CLK1	6D1H3F-J04BS3CLK1 6D1H3F-J06BS3CLK1 6D1H3F-J08BS3CLK1 6D2H3F-J08BS3CLK1 6D2H3F-J10BS3CLK1 6D05H3F-J04BS3CLK1 6D05H3F-J06BS3CLK1	CLK1 – phục vụ cấu hình theo hệ thống/kho linh kiện.

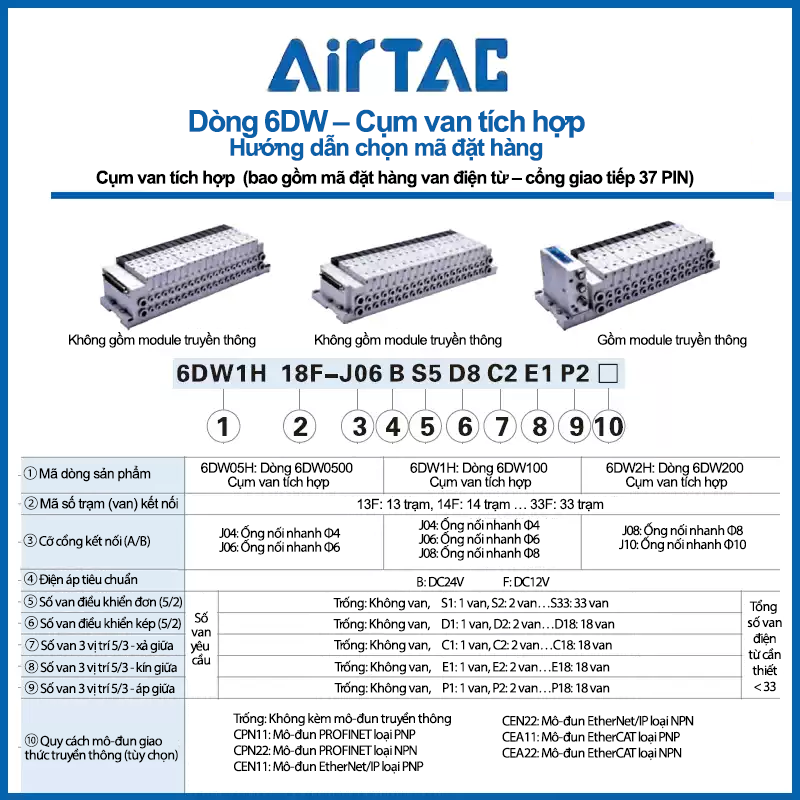

Nhóm 6DW – Van tích hợp (6DW1H/6DW2H/6DW05H) & mã mạng

Nhóm	Mã sản phẩm	Ghi chú
6DW cơ bản	6DW1H-13 J04 6DW1H-13 J06 6DW1H-13 J08 6DW2H-13 J08 6DW2H-13 J10	Nhóm 6DW – cấu hình theo J04/J06/J08/J10.
6DW – CNP22	6DW1H13F-J04BS13CNP22 6DW1H13F-J06BS13CNP22 6DW1H13F-J08BS13CNP22 6DW2H13F-J08BS13CNP22 6DW2H13F-J10BS13CNP22 6DW05H13F-J04BS13CNP22 6DW05H13F-J06BS13CNP22	Biến thể mạng CNP22.
6DW – CNP11	6DW1H13F-J04BS13CNP11 6DW1H13F-J06BS13CNP11 6DW1H13F-J08BS13CNP11 6DW2H13F-J08BS13CNP11 6DW2H13F-J10BS13CNP11 6DW05H13F-J04BS13CNP11 6DW05H13F-J06BS13CNP11	Biến thể mạng CNP11.
6DW – CEA22	6DW1H13F-J04BS13CEA22 6DW1H13F-J06BS13CEA22 6DW1H13F-J08BS13CEA22 6DW2H13F-J08BS13CEA22 6DW2H13F-J10BS13CEA22 6DW05H13F-J04BS13CEA22 6DW05H13F-J06BS13CEA22	Biến thể mạng CEA22.
6DW – CEA11	6DW1H13F-J04BS13CEA11 6DW1H13F-J06BS13CEA11 6DW1H13F-J08BS13CEA11 6DW2H13F-J08BS13CEA11 6DW2H13F-J10BS13CEA11 6DW05H13F-J04BS13CEA11 6DW05H13F-J06BS13CEA11	Biến thể mạng CEA11.
6DW – CEN22	6DW1H13F-J04BS13CEN22 6DW1H13F-J06BS13CEN22 6DW1H13F-J08BS13CEN22 6DW2H13F-J08BS13CEN22 6DW2H13F-J10BS13CEN22 6DW05H13F-J04BS13CEN22 6DW05H13F-J06BS13CEN22	Biến thể mạng CEN22.
6DW – CEN11	6DW1H13F-J04BS13CEN11 6DW1H13F-J06BS13CEN11 6DW1H13F-J08BS13CEN11 6DW2H13F-J08BS13CEN11 6DW2H13F-J10BS13CEN11 6DW05H13F-J04BS13CEN11 6DW05H13F-J06BS13CEN11	Biến thể mạng CEN11.
6DW – CLK11	6DW1H13F-J04BS13CLK11 6DW1H13F-J06BS13CLK11 6DW1H13F-J08BS13CLK11 6DW2H13F-J08BS13CLK11 6DW2H13F-J10BS13CLK11 6DW05H13F-J04BS13CLK11 6DW05H13F-J06BS13CLK11	Biến thể mạng CLK11.

Ứng dụng tiêu biểu của cụm van tích hợp 6D/6DW

Dây chuyền đóng gói – phân loại – dán nhãn: nhiều xy lanh, cần wiring gọn và bảo trì nhanh.
Robot gắp – đặt, cơ cấu kẹp: yêu cầu điều khiển nhanh, đồng bộ PLC.
Máy lắp ráp điện tử: không gian tủ hạn chế, ưu tiên module hóa.
Nhà máy chuẩn hóa Profinet/EtherCAT/EtherNet-IP/IO-Link: tích hợp mạng giảm thời gian thi công.

Câu hỏi thường gặp (FAQ)

6D và 6DW khác nhau thế nào?

Cả hai đều là giải pháp van tích hợp. Thực tế triển khai, bạn nên chọn theo hệ mã nhà máy, kiểu module và chuẩn giao tiếp PLC mà bạn đang dùng. Gửi mã cụ thể để đối chiếu đúng cấu hình và phụ kiện đi kèm.

Nên chọn DC24V hay DC12V?

Phổ biến nhất là DC24V (đuôi B) vì tương thích PLC/nguồn công nghiệp. Chọn DC12V (đuôi F) khi hệ thống của bạn bắt buộc nguồn 12V.

NO/NC và “kín tâm/rò rỉ/giữ điện áp” dùng khi nào?

NO/NC liên quan trạng thái mặc định theo yêu cầu an toàn. Kín tâm phù hợp giữ trạng thái; rò rỉ dùng khi cần xả/giảm áp theo chiến lược; giữ điện áp tối ưu tiêu thụ điện hoặc ổn định coil. Nếu bạn mô tả quy trình máy, kỹ sư có thể giúp chọn đúng biến thể.
